游戏手柄注塑成型模具结构设计

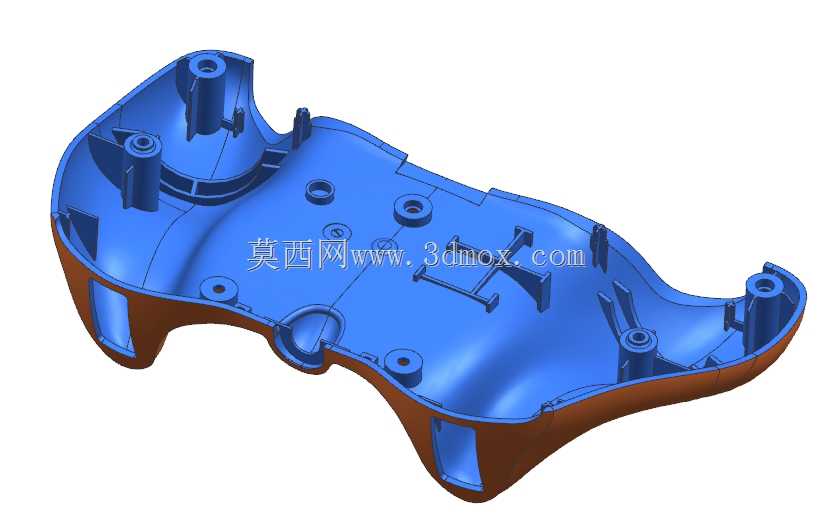

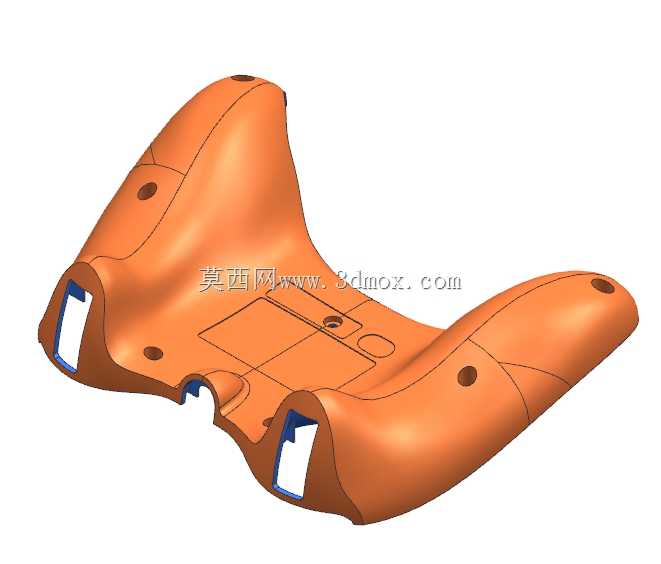

　　这套模具针对消费电子外设类塑料壳体的量产需求开发，核心服务于游戏手柄外壳的批量化注塑生产场景，适配日常家用、电竞外设等多领域手柄产品的成型工序，可直接对接卧式注塑机完成连续化生产作业。从实际生产逻辑出发，整套模具采用两板模基础结构搭配细水口进胶方案，进胶点选在手柄壳体非外观面的内筋位置，避免进胶痕迹残留于握持接触面，保障成品外观面的光洁度与触感一致性，省去后续大量打磨抛光的后处理工序。

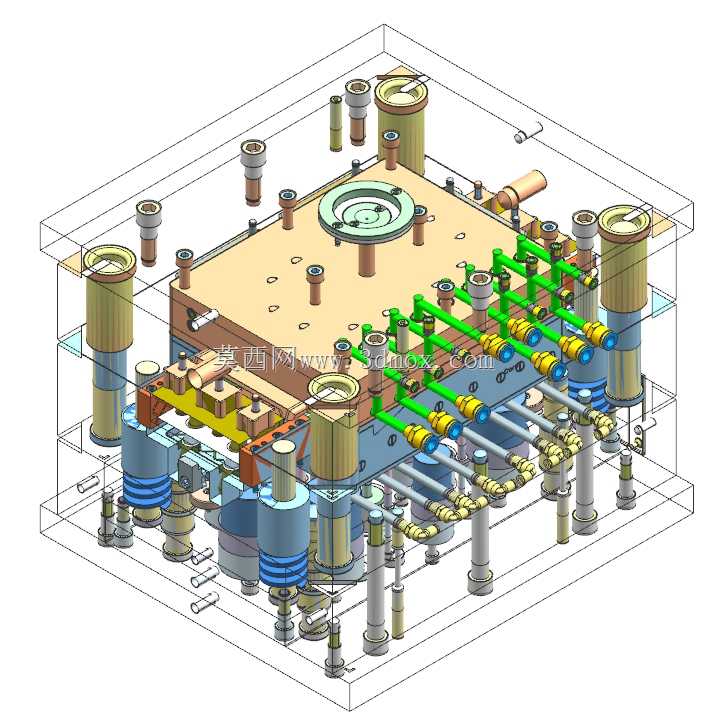

　　冷却回路采用多层环绕式布局，针对手柄曲面弧度大、壁厚不均的特征，在握把弧形区域、按键安装柱周边单独布置了变径冷却水道，靠近厚壁胶位区域缩小水道间距、加大冷却水流量，薄壁区域适当放大水道间距，避免局部冷却不均导致的翘曲、缩痕问题，经实际试模验证，成型周期可控制在合理区间内，适配大批量量产的节拍要求。顶出系统采用顶针、顶块组合式布局，针对手柄内部的卡扣安装位、加强筋交汇等易粘模位置，单独设置扁顶针贴合筋位轮廓，大平面区域采用圆形顶针均匀排布，握把弧形曲面处设置随形顶块，保证顶出力均匀分散，避免顶出过程中壳体出现顶白、变形甚至开裂的问题，同时顶针排布位置全部避开后续装配的贴合面，不会对成品装配精度造成影响。

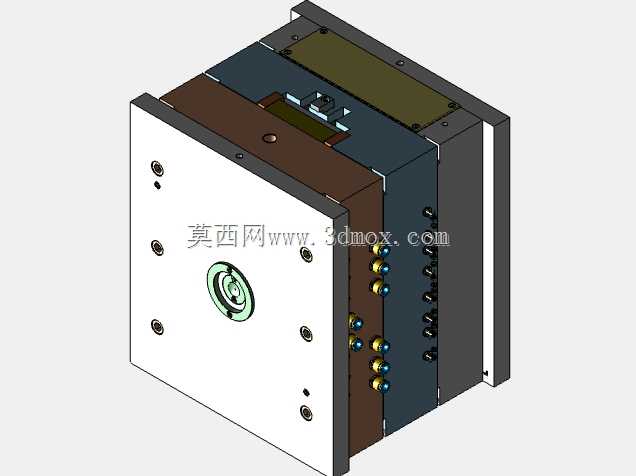

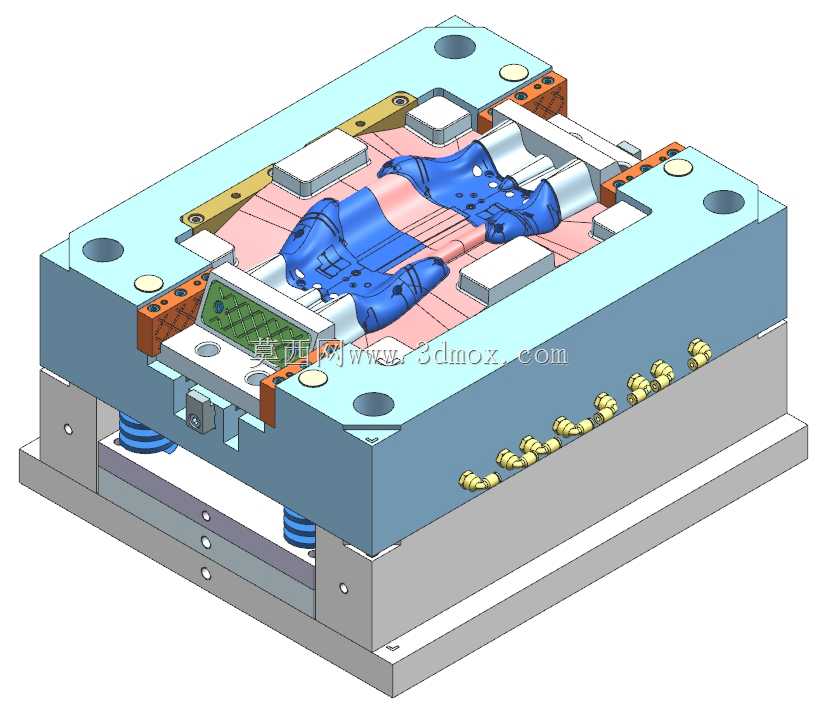

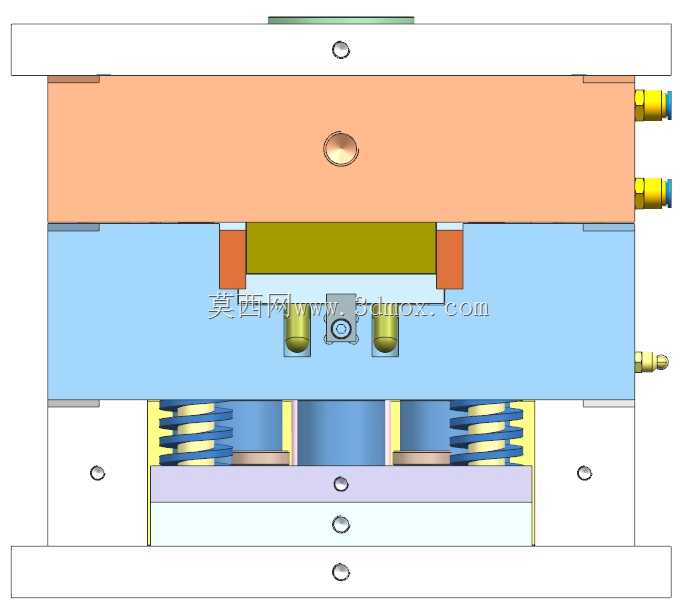

　　模具的导向定位系统采用精密导柱导套搭配零度精定位结构，在模具分型面的四个角位设置止口定位，抵消注塑过程中产生的侧向胀模力，保证动定模合模精度，控制分型面处的飞边产生，减少后续披锋处理的人工成本。排气系统围绕分型面的胶位末端开设排气槽，深度控制在塑料溢边值以内，同时在困气集中的按键孔位、加强筋末端设置排气镶件，避免注塑填充过程中出现困气烧焦、填充不足的缺陷。整套模具的安装尺寸适配常规吨位的卧式注塑机，定位圈、浇口套尺寸符合行业通用安装标准，码模槽位置可直接匹配注塑机的码模结构，无需额外加工适配即可快速上机装夹。

　　模具内部的滑动部件全部采用自润滑耐磨材质，导柱导套配合间隙控制在精密公差范围内，长期生产过程中可减少磨损量，延长模具整体使用寿命。针对手柄外壳上的多个侧孔、倒扣结构，模具采用斜顶抽芯结构完成侧向脱模，斜顶的角度控制在合理范围内，避免抽芯过程中拉伤胶位，同时斜顶内部集成了冷却水道，保证倒扣位置的冷却效率，避免局部积热导致的成型缺陷。整套结构设计充分考虑了量产过程中的维护便利性，易磨损的镶件、顶针等部件全部采用标准化快拆结构，出现磨损故障时可快速更换，减少停机维护时间，适配注塑车间连续化生产的作业需求。
