小型塑料软管挤出注射成型装置结构

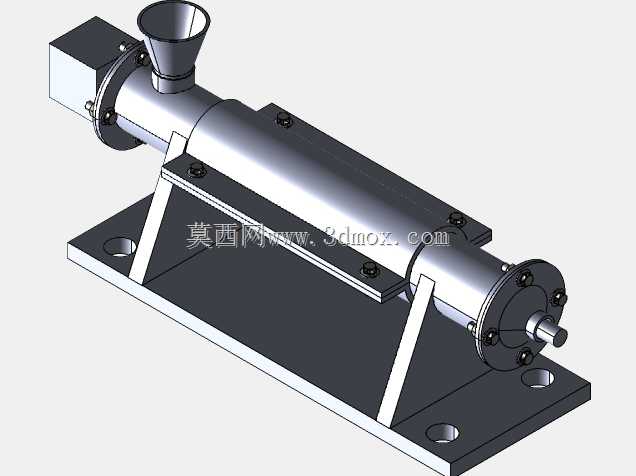

　　这套小型注射成型结构，主要面向小规格塑料软管的小批量试制、实验室配方验证以及小规模生产场景，在医用细径导管、日化包装小样软管、工业线束保护细管的生产环节中，这类紧凑型装置能够灵活适配多规格小批量的生产需求，无需占用大型注塑挤出生产线的产能，适配车间边角工位、实验室研发区域的空间布置。从功能实现逻辑来看，装置整合了物料熔融输送与注射成型的核心功能，上方的料斗结构用于承接粒状塑料原料，原料进入水平布置的机筒段后，通过内部的输送螺杆完成向前推送，同时配合机筒外部的加热组件实现原料的熔融塑化，当熔融物料达到设定的注射压力与容量后，前端的注射动作将熔料注入配套的软管成型模具腔体内，完成冷却定型后即可得到成型的塑料软管制品。整套结构的安装基准为底部的一体式安装底板，底板上预留了四个对称布置的安装沉孔，可直接通过螺栓固定在生产线机架或者混凝土安装基础上，安装孔的位置公差控制在±0.1mm范围内，能够保证设备运行过程中螺杆与机筒的同轴度，避免长期运行出现的偏磨问题。支撑机筒的两个三角式肋板支架采用焊接后加工的工艺，支架与底板、支架与机筒抱箍的连接面均经过铣削加工，平面度达到0.05mm，能够为长径比较大的机筒提供足够的刚性支撑，避免注射过程中机筒出现挠度变形导致的熔料泄漏、注射压力损失问题。

　　驱动端布置在机筒的尾部，采用直连式的动力输入结构，省去了额外的传动皮带或者齿轮减速机构的冗余空间，动力输出轴与螺杆的连接采用花键配合，能够传递足够的扭矩，同时方便后期维护时快速拆卸螺杆进行清理或者更换。机筒前端的法兰端盖通过内六角螺栓均匀锁紧，端盖与机筒的配合面设置了密封槽，内置耐高温密封件，能够承受最高200℃的熔料温度与120MPa的注射压力，避免熔料从配合间隙溢出。料斗与机筒的连接采用快拆式结构，方便换料时快速清理料斗内部残留的原料，避免不同材质原料混料导致的制品质量缺陷。

　　在设计思路上，这套结构优先考虑了小型化生产场景下的易维护性与空间利用率，整体横向布置的结构相比立式注塑装置，重心更低，运行过程中的振动更小，不需要额外制作厚重的混凝土基础就能稳定运行，设备的整体宽度控制在安装底板的轮廓范围内，长度方向预留了前端模具安装的操作空间，操作人员在前端完成模具更换、制品取出的操作时，不会触碰后方的驱动与加热组件，操作安全性得到保障。机筒的外壁预留了加热圈与温度传感器的安装位置，能够根据加工的塑料材质调整各段的加热温度，适配PP、PE、PVC等多种常用热塑性塑料的加工需求，螺杆的长径比设置为12:1，针对小规格软管的生产需求优化了螺杆的压缩比，能够保证熔料的塑化均匀性，避免制品出现冷料斑、气泡等质量缺陷。

　　安装底板的厚度经过刚度校核，在设备满负荷运行的振动工况下，底板的最大变形量不超过0.02mm，不会影响各部件的配合精度，支架的肋板角度设置为45度，在保证支撑刚性的同时，尽可能减少材料的使用，控制设备的整体重量，方便小型车间内的移位与安装。设备的出料端中心高度与常见的小型软管成型模具的进料中心高度匹配，不需要额外制作增高或者降低的转接安装板，能够直接对接标准规格的模具，减少生产线搭建的适配工作量。日常维护过程中，拆卸前端端盖即可抽出螺杆进行积料清理，不需要整体拆解机筒与支架的连接结构，大幅缩短了设备换色、换料的清理时间，适合多品种小批量的柔性生产需求。
