多腔精密注塑模具内部结构三维设计

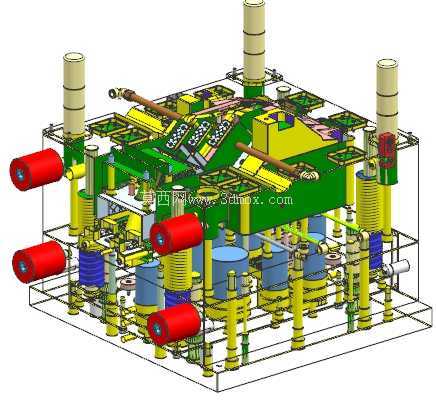

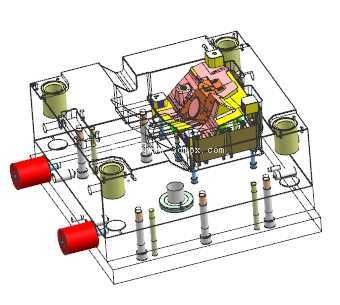

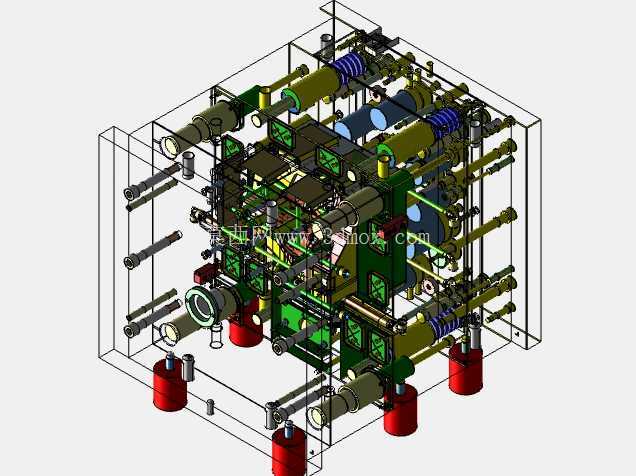

　　这套注塑模具的整体结构采用标准细水口模架搭建，从三维剖切视图可以清晰看到各功能组件的排布逻辑，整套结构围绕量产场景下的成型稳定性、冷却效率与脱模顺畅性做了针对性布局。在实际注塑生产场景中，这类结构多用于中小型精密塑料件的批量成型，可适配改性PP、ABS、PC等常用热塑性塑料的加工需求，常见于消费电子配件、小型家电结构件、工业接插件等产品的生产环节。

　　从功能分区来看，模具的进胶系统采用针点式浇口设计，流道排布沿模腔对称中心做均衡布局，能够保证各模腔在注射阶段的熔料填充压力一致，避免出现个别模腔填充不足、飞边或者成型件内应力不均的问题。冷却回路的设计覆盖了定模、动模的核心成型区域，红色标识的冷却水路接口沿模具外侧均匀分布，水路在模仁内部采用迂回钻孔的排布方式，尽量贴近成型面，同时避开顶针、导柱、螺丝孔等结构的安装位置，保证冷却效率的同时不破坏模具整体结构强度，能够将成型周期内的模温波动控制在合理区间，减少成型件因冷却不均产生的翘曲、缩痕缺陷。

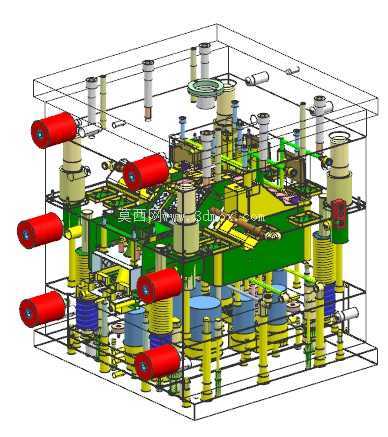

　　顶出机构的排布结合了成型件的结构特点，在产品的加强筋、柱位等包紧力较大的位置对应设置了圆顶针，部分区域搭配直顶结构，保证顶出过程中受力均匀，不会出现顶白、顶穿成型件的问题。导柱导套组件沿模架四角对称布置，合模过程中能够提供精准的导向定位，避免定动模错位导致的型腔擦伤、成型件壁厚不均问题。模具外侧设置的多个红色液压抽芯组件，对应成型件上的侧向孔位、倒扣结构，抽芯行程经过精确核算，既保证抽芯到位不干涉脱模动作，也不会因为行程过长增加模具整体的外形尺寸，占用过多注塑机的安装空间。

　　从安装边界来看，整套模具的长宽尺寸适配160T-200T规格的卧式注塑机安装要求，模具总厚度在设备允许的模厚调节范围内，浇口套的进料口尺寸、定位环直径匹配对应规格注塑机的射嘴定位标准，顶出孔位置与注塑机的顶杆排布对应，不需要额外加装转接板即可完成上机安装。模架的吊环孔位置经过合理布置，模具吊装过程中能够保持重心平衡，方便车间内的吊装转运与上机装夹。

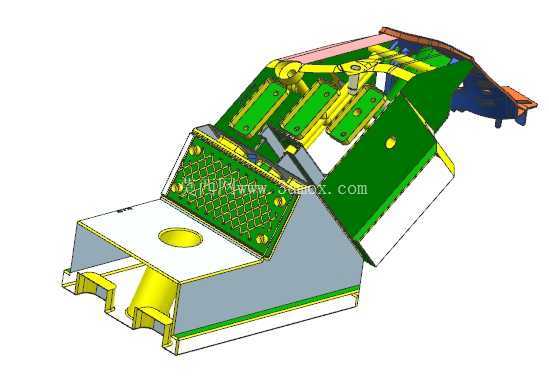

　　在设计思路上，整套结构优先考虑量产过程中的维护便利性，易磨损的导套、顶针、密封圈等标准件全部采用通用规格，后期生产过程中出现磨损可以快速更换，不需要额外定制加工，减少停机维护时间。模仁部分采用镶拼式结构，对于成型件上容易出现磨损、排气不良的局部位置做单独镶件设计，既方便加工过程中的精度控制，也能在后续生产中根据成型需求快速调整局部结构，降低改模成本。排气槽的开设位置沿熔料填充的末端分布，深度控制在塑料溢边值以内，既能够快速排出型腔内的空气，避免出现烧焦、缺胶缺陷，也不会产生飞边增加后续修剪工序的工作量。

　　从结构细节来看，模具的复位杆沿顶针板对称布置，合模过程中能够带动顶出机构精准回位，避免顶针未回位导致的模仁撞伤问题，同时配套设置了复位弹簧，保证开模状态下顶针板不会因为自重下滑，生产过程中动作可靠性更高。所有的固定螺丝都按照受力等级选用对应规格，锁附深度符合机械设计标准，避免长期生产过程中出现螺丝松动、模板变形的问题。密封圈的选型适配注塑生产的模温范围，冷却水路的连接位置做了密封槽深度的精确控制，防止生产过程中出现漏水问题影响生产效率。
