水仙子系列旋转式流体阀块结构设计

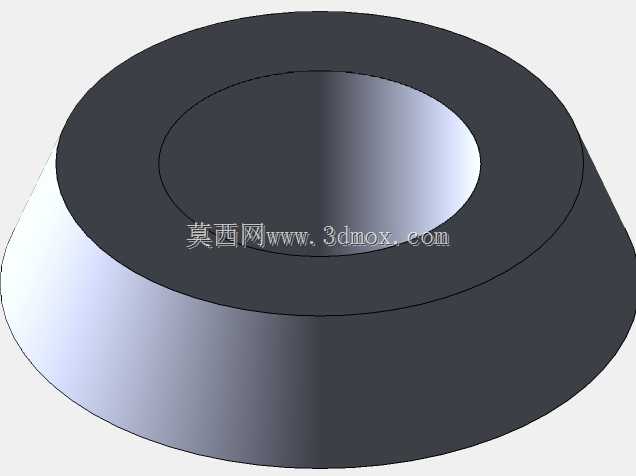

　　该阀块结构属于流体管路系统中的核心通断调节部件，主要应用在民用给排水、小型景观水循环、卫浴供水支路这类对水流旋转扰动有特定要求的管路场景中，区别于常规直通式阀块的直流道设计，这款结构的核心特点是通过内置的螺旋曲面流道，让流经阀腔的水体产生定向旋转运动，一方面可以降低阀后水流的紊流脉动，减少管路供水过程中的水锤冲击与异响声，另一方面旋转水流可以减少流道内壁的杂质挂壁，降低长期使用后的流道堵塞概率，适配中小通径的低压供水管路场景。从结构设计逻辑来看，整体采用同轴嵌套式的分层结构，外层为阶梯式的阀座基体，底部大直径端面作为安装贴合面，预留了标准的管路对接安装边界，可直接匹配常规同通径的管路法兰或螺纹对接接口，安装时不需要额外加工转接件，基体的阶梯结构一方面做了安装限位，避免装配时阀块插入管路过深挤压密封件，另一方面外层的环形凸台结构可以强化基体的结构强度，承受管路供水时的轴向压力，不会因为长期水压作用出现阀体变形。

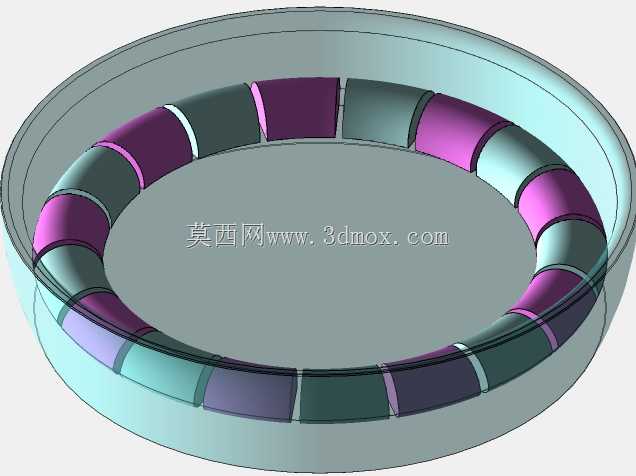

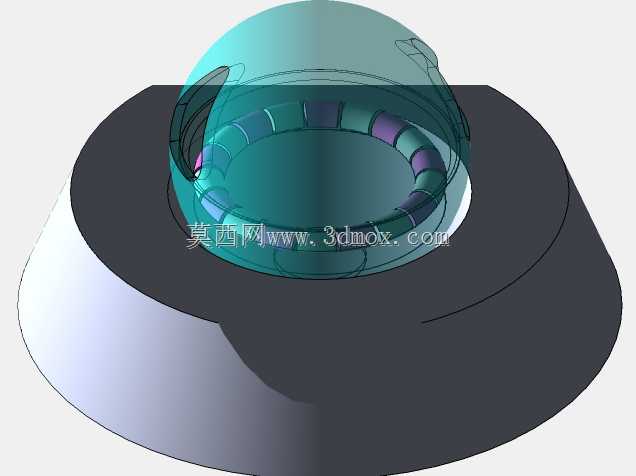

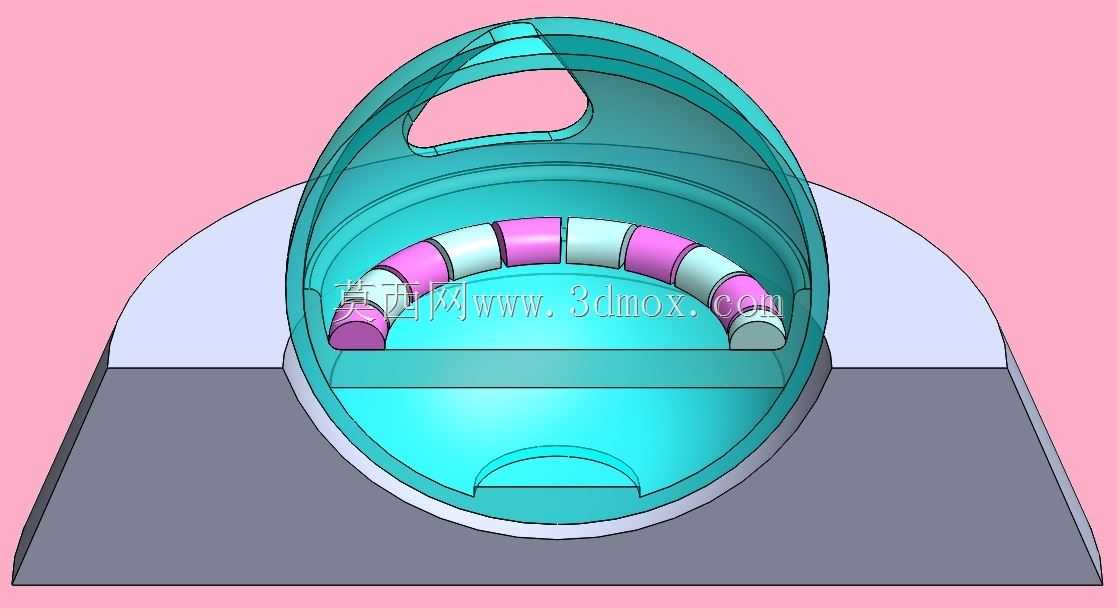

　　中间的球形阀腔是核心的通流区域，内置的螺旋导流环采用分段式曲面设计，每一段导流曲面的扭转角度经过流道仿真校核，确保水流从入口进入阀腔后，沿着导流曲面平滑转向形成稳定的旋流，不会出现局部流道突变造成的压损过大问题，透明示意的上半部分阀罩采用圆弧过渡的薄壁结构，和外层阀座采用止口配合定位，装配时可以快速对齐密封槽，减少装配错位导致的泄漏风险，阀罩的曲面造型同时兼顾了内部流道的平滑过渡，避免上部阀腔出现流动死区，减少长期使用后的积液残留。

　　从安装边界尺寸来看，整体结构的最大外径为底部阀座的外圆尺寸，高度方向从底部安装面到阀罩顶端的尺寸控制在同通径常规阀块的安装尺寸范围内，可以直接替换原有管路中的同规格阀件，不需要调整管路的安装间距，降低现场改造的工作量。流道的通流截面经过等效通径校核，和对接管路的通径保持一致，不会因为增设旋流结构造成通流面积缩小，在额定供水压力下的流量参数和常规直通阀块保持同一水平，不会出现供水流量不足的问题。在功能特性上，这款阀块的旋流结构除了优化水流状态，还可以在阀后接出水喷头类部件时，让出水形成更均匀的伞状扩散形态，适配景观出水、卫浴喷淋这类对出水形态有要求的终端场景，不需要在阀后额外增设旋流出水配件，简化了管路的整体结构。

　　设计过程中针对不同水压工况做了结构强度校核，外层阀座的壁厚选取满足1.6MPa公称压力的使用要求，内置导流环和阀体内壁采用一体化衔接结构，避免长期水流冲击造成导流部件松动脱落，流道的所有转角位置都做了圆角过渡处理，减少应力集中的同时降低水流的局部阻力损失。实际选型应用时，需要注意对接管路的通径和阀块的公称通径保持一致，安装时底部密封面需放置对应规格的密封垫片，按照常规阀门的安装扭矩紧固对接螺栓即可，不需要特殊的安装工艺，日常维护时可以拆开上部阀罩清理流道内的积存杂质，维护操作和常规角式阀块基本一致，不需要专用工具即可完成拆装。
