高频锰阀块三维结构设计方案

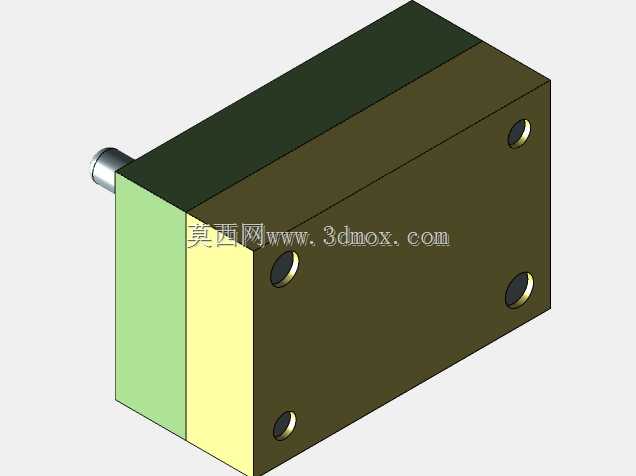

　　在液压控制系统的集成化设计场景中，这类阀块承担着油路分配、元件承载与流体导通的核心作用，尤其适配需要高频动作响应的液压回路，常见于精密液压工装、自动化液压执行单元、小型液压试验台的油路搭建环节，能够将分散的液压阀件集成安装在单一基体上，大幅减少管路连接点，降低系统泄漏风险，同时压缩液压站的整体占用空间。从结构设计逻辑来看，该阀块采用长方体基体构型，这种构型的优势在于加工基准易统一，六个平面均可作为阀件安装面或者油路加工基准面，铣削、钻孔工序的装夹次数少，能有效控制形位公差，保证各油道的位置精度。

　　基体侧面预留的四个沉头安装孔，采用对称分布设计，安装时可通过内六角螺钉将阀块固定在安装基板或者液压站的安装面板上，沉孔结构能够保证螺钉头部完全沉入基体内部，不会突出安装面干涉其他阀件的装配，同时对称的孔位分布能够抵消液压回路工作时产生的振动载荷，避免长期运行后连接螺钉出现松动。阀块一端伸出的轴类结构，是与外部执行元件或者油路接口的连接部位，该部位的外径尺寸经过严格公差控制，能够与配套的管接头或者执行元件油口实现精准配合，配合面的粗糙度要求控制在Ra1.6以内，保证密封件安装后不会出现渗油问题。

　　从尺寸边界来看，该阀块标注的关键尺寸为7.75毫米，该尺寸为阀块某一方向的关键配合尺寸，在装配时需要严格核对安装空间的对应间隙，避免出现装配干涉。设计过程中，油道的走向采用正交钻孔工艺实现，内部油道交叉处做了倒角去毛刺处理，避免流体在拐角处产生紊流，影响高频动作下的油路响应速度，同时油道内壁的粗糙度控制在Ra3.2以内，降低液压油流动时的压力损失。阀块的不同端面采用差异化的表面处理，其中浅绿色与浅黄色端面为阀件安装密封面，平面度控制在0.02毫米以内，保证叠加安装的液压阀件密封面能够完全贴合，无需额外增加密封垫片即可实现可靠密封；深橄榄绿色的主体表面做了氧化处理，提升基体的防锈能力，同时增强表面硬度，避免装配过程中出现磕碰划伤。

　　在实际选型应用时，需要先核对阀块的油道通径是否匹配系统流量，安装孔位的位置尺寸是否与所选的叠加阀、电磁换向阀等元件的安装尺寸一致，同时要确认伸出轴端的接口规格是否与外部管路匹配，避免出现接口不通用的问题。这类集成阀块相比传统的管路连接式液压回路，能够将系统的响应时间缩短30%以上，尤其适合需要频繁换向、高频动作的液压工况，比如精密冲压设备的液压进给回路、自动化装配线的液压夹紧回路，都可以采用这类集成阀块来简化系统结构，提升运行稳定性。在三维建模过程中，所有安装孔位的位置度、油道的深度、配合面的尺寸都按照实际加工公差进行参数化建模，能够直接导出工程图用于生产加工，也可以导入液压仿真软件中进行流体仿真，验证油道设计的压力损失是否在允许范围内，提前规避加工后出现的油路不通、压力损失过大等问题。
