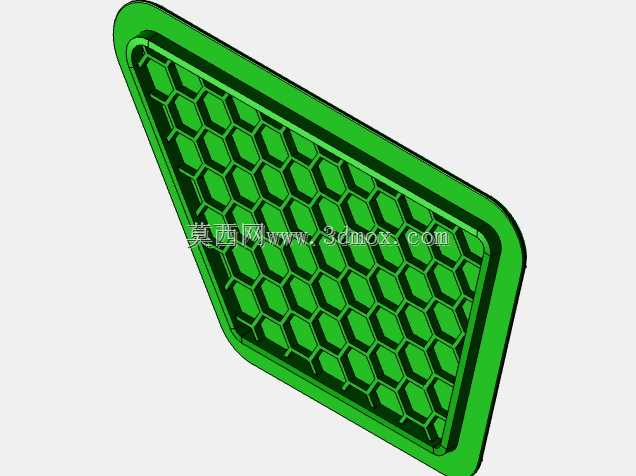

蜂窝结构楔形覆盖盖板结构设计

这款带蜂窝格栅的楔形覆盖件，最初是针对流体阀组外露通口的防护需求做的结构设计，日常在车间做阀组集成调试时，经常遇到阀块外露的通流区域容易落入焊渣、切削碎屑、灰尘杂物的问题，杂物一旦进入阀体内流道，轻则造成阀芯卡滞、密封面划伤，重则会导致整套液压或气动回路堵塞，后续拆洗疏通的工作量极大，这类覆盖件就是直接扣装在阀块对应外露区域，起到物理阻隔防护的作用。

设计阶段最先敲定的是整体楔形轮廓，没有采用常规的矩形平板结构，是因为对应安装的阀块安装面本身带倾斜角度，楔形的侧边倾角完全匹配安装基面的斜度，安装后盖板边缘能和基面完全贴合，不会出现局部翘缝，避免杂物从侧边缝隙钻入。整体壁厚做了均匀化处理，边缘做了R3的圆角过渡，既避免锐边划伤装配人员，也能减少注塑或机加工过程中的应力集中问题，不会因为受力出现边角崩裂的情况。

核心的蜂窝格栅结构是整个设计的重点，没有采用传统的横竖加强筋加整面盖板的方案，是因为阀块部分区域需要兼顾散热和透气需求，整面密封盖板会导致阀块工作时产生的热量无法及时散出，长期高温会加速阀组密封件老化。正六边形的蜂窝格属于典型的高刚度低重量结构，相同耗材下的抗弯抗扭性能比方形格栅高出40%以上，每个蜂窝格的内切圆直径控制在6mm，这个尺寸既能保证足够的通风通流面积，又能阻挡绝大多数尺寸较大的金属碎屑、紧固件等杂物落入，格栅的筋条厚度和外边框厚度保持一致，保证整体受力均匀，不会出现局部筋条过薄容易断裂的问题。

安装边界的处理上，盖板内侧边缘做了一圈1.2mm深度的止口，扣装时止口可以直接卡在阀块对应的安装凸台上，不需要额外做复杂的定位结构，就能保证盖板安装位置准确，不会出现横向滑移。如果是需要长期固定的使用场景，止口侧边预留了两个M3的螺丝过孔，可以直接用小螺丝将盖板锁附在阀块上，拆卸维护时只需要拧下两颗螺丝就能取下盖板，清理阀块表面和格栅缝隙里的积灰也十分方便，用压缩空气从内侧反向吹扫就能把格栅缝隙里的杂物清理干净。

实际应用中这类结构不局限于阀组防护，类似的楔形安装面、需要兼顾防护和通风散热的设备外露区域都可以适配，比如小型设备的通风口防护罩、电气接线盒的透气盖板、传动机构的外侧安全护罩，都可以参考这个结构逻辑调整尺寸后使用。建模过程中所有的拔模角度统一设置为1.5度，不管是采用注塑量产还是采用尼龙棒CNC加工都能顺利脱模或下刀，蜂窝格的阵列完全顺着楔形面的倾斜方向做随形阵列，保证每一根筋条的高度都和盖板整体曲面完全匹配，不会出现局部筋条高低不平的情况，盖板整体的外轮廓边缘做了0.5mm的倒角，安装时不会和相邻的阀件、管路产生干涉。

做受力校核时，在盖板中心施加150N的垂直压力，整体最大变形量不到0.2mm，完全可以满足日常车间环境下的防护需求，不会因为人员不小心踩踏、工具意外掉落就出现盖板碎裂的情况。和同尺寸的实心塑料盖板相比，蜂窝结构的整体重量减轻了62%，耗材消耗大幅降低，同时通风率达到了58%，完全满足阀块工作时的散热需求，不会因为加装盖板导致阀块工作温度异常升高。针对不同的使用场景，只需要调整整体楔形的角度、蜂窝格的大小、外轮廓的尺寸，就能快速适配不同规格的阀块安装需求，结构的通用性很强。
