医用简易金属靠背坐椅结构设计

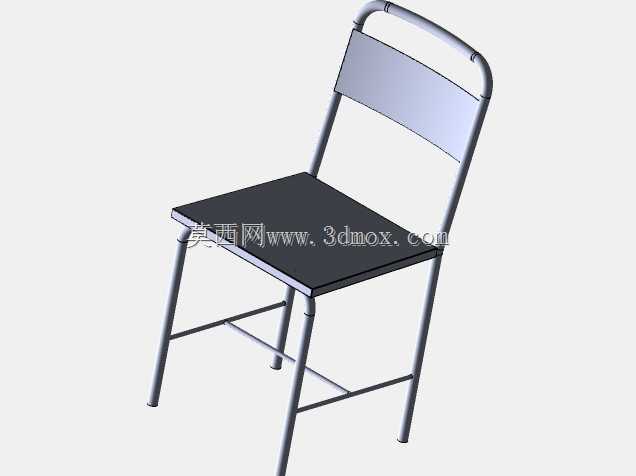

　　这款金属靠背坐椅的结构设计，最初是针对医疗场所临时陪护、医护人员短时休憩、门诊区域临时就坐的场景开发的，在实际的医疗场景里，这类坐具不需要复杂的调节功能，核心要求是结构稳固、易清洁、自重适中便于挪动，同时要适配医院公共区域的通行与摆放边界。从结构组成来看，整椅采用圆管作为主支撑框架，椅腿为等径直管，四条腿之间设置了两层横向连接杆，下层连接杆距离地面约120mm，既可以作为脚踏结构供就坐人员放置脚部，也能形成稳定的矩形支撑框架，避免椅腿受侧向力时发生外张变形，上层连接杆位于座面下方100mm位置，主要承担座面的支撑载荷，同时强化框架的抗扭性能。

　　座面采用平板式结构，边缘做了小弧度卷边处理，避免尖锐棱角剐蹭衣物或划伤人员，座面的安装边界控制在380mm×380mm的方形范围内，适配成年人就坐时的臀部支撑尺寸，座面高度设置为450mm，符合公共坐具的通用人体工程学尺寸，不需要额外调节就能满足绝大多数身高人群的就坐需求。靠背部分采用整块平板结构，通过两根倾斜的圆管与后腿框架直接连接，靠背的倾斜角度设置为10度，刚好能为就坐人员的腰部提供基础支撑，不会因为角度过直导致腰部悬空，也不会因为角度过大占用过多的后方通行空间，靠背顶端的圆管做了连续弯弧处理，形成一体化的扶手兼提手结构，既可以在挪动椅子时作为握持点，也能避免靠背顶端的管口外露造成划伤，同时这个弯弧结构还能强化靠背与后腿连接位置的结构强度，减少长期使用后的焊接位置开裂风险。

　　在设计思路上，整椅尽可能减少了独立零部件的数量，所有框架连接位置都采用圆周满焊工艺，焊后打磨平整，没有突出的焊瘤或尖锐边角，表面做哑光喷塑处理，耐消毒液擦拭，不会因为日常的清洁消毒出现涂层脱落的问题。整椅的整体外轮廓尺寸控制在400mm×420mm×820mm，摆放时单椅占用的地面空间不足0.2平方米，在医院走廊、护士站旁、诊室边角位置摆放时，不会阻碍应急通道的通行，同时自重控制在3.2kg左右，医护人员或保洁人员单人就能轻松挪动调整摆放位置。

　　从载荷性能来看，框架选用的薄壁圆管壁厚为1.2mm，搭配平板结构的座面与靠背，额定静载荷可以达到120kg，满足日常就坐的载荷需求，椅腿底端没有设置额外的脚套，直接采用圆管平切端面接触地面，在硬质瓷砖、水磨石地面上都能保持稳定，不会出现打滑问题，同时也减少了易损配件的更换需求，适配医疗场所高频使用、低维护成本的要求。在实际使用场景中，这类简易座椅除了医疗场所外，也可以适配临时办公点、仓储区域值班点、展会临时休息区等场景，结构没有多余的装饰部件，所有的结构设计都围绕实用、稳固、易维护的核心需求展开，没有冗余的功能设计，零部件的通用化程度高，框架所用的圆管、平板都是常规的金属加工原材料，加工时不需要特殊的成型模具，常规的管材切割、弯管、焊接、喷塑工艺就能完成生产，加工门槛低，批量生产时的成本控制空间大。从建模的角度来看，整椅的结构特征清晰，所有的管材连接位置都做了贴合处理，弯管位置的曲率统一，没有不规则的曲面结构，座面与靠背的平板都采用等厚特征，建模时可以通过结构构件、拉伸、焊接边角等特征快速完成，同时可以直接导出工程图用于生产加工，所有的安装尺寸都预留了焊接工艺余量，实际生产时不需要额外调整尺寸就能保证装配精度。
