商用楼宇电梯控制柜结构设计方案

电梯控制柜作为电梯系统的核心控制载体，主要部署在电梯机房内，承担着电梯运行逻辑运算、动力回路通断、信号采集反馈、故障诊断保护等核心功能，是垂直升降类电梯设备不可或缺的组成部分，直接决定电梯运行的稳定性、响应速度与安全冗余度。

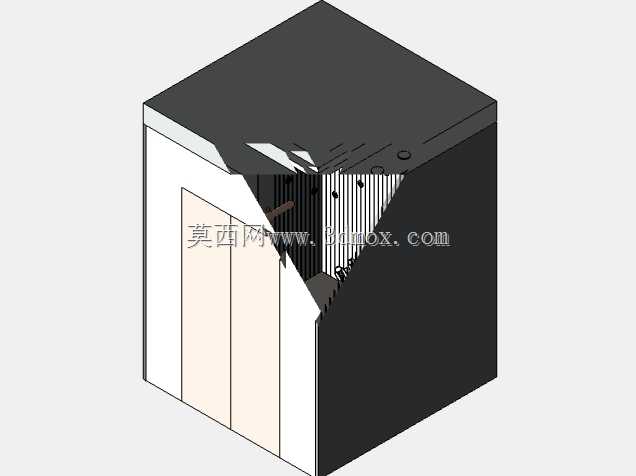

本次设计的电梯柜采用立式长方体钣金结构，整体采用封闭式柜体设计，正面预留双开式检修门结构，检修门与柜体主体采用隐藏式铰链连接，关闭后可实现IP30以上的防护等级，能够有效阻挡机房内的灰尘、杂物侵入柜体内部，避免内部电气元件受积尘影响出现接触不良、散热受阻等问题。柜体顶部预留强电进线孔与弱电走线孔，两类走线孔之间设置独立的金属分隔板，完全规避强电回路对弱电信号的电磁干扰，保障控制信号传输的稳定性。柜体内部采用分层安装布局，上层预留变频器、主控板的安装位，中层设置接触器、继电器等低压电器的安装导轨，下层预留制动电阻、接线端子排的安装空间，各层之间预留足够的走线与散热间隙，避免元件排布过于紧凑导致热量积聚。

在实际工程应用场景中，这类电梯柜适配额定载重1000kg以内、额定运行速度2.5m/s以下的中低速乘客电梯与载货电梯，可广泛应用于商用写字楼、住宅小区、中小型商业综合体的电梯配套项目。设计过程中充分考虑现场安装的边界条件，柜体底部设置四个可调式安装支脚，可根据机房地面的平整度调整柜体水平度，支脚预留M12规格的膨胀螺栓固定孔，可直接固定在机房的水泥基础上，无需额外制作安装底座。柜体侧面预留散热通风孔，通风孔内侧加装防尘滤网，既可以保证柜内热量自然流通排出，又能阻挡外界灰尘进入，同时预留了强制散热风扇的安装位，在高负载运行工况下可加装轴流风扇实现主动散热，避免夏季高温环境下柜内温度超过电气元件的额定工作温度。

从结构强度角度考量，柜体主体采用1.5mm厚的冷轧钢板折弯焊接成型，门框位置额外增加加强筋结构，避免长期开关门导致门框变形，柜体表面采用静电喷塑处理，具备良好的防锈、防腐蚀能力，可适应机房内相对湿度不超过90%、无强腐蚀性气体的工作环境。检修门位置设置机械锁与安全联锁开关，只有持有专用钥匙的运维人员才能打开柜门，柜门打开时安全联锁开关会触发系统的检修模式，避免非专业人员误操作引发安全事故。柜内的安装导轨采用标准DIN导轨设计，所有电气元件均可直接卡装在导轨上，无需额外打孔固定，大幅提升现场装配与后期元件更换的效率，接线端子排采用分区域排布设计，强电端子、弱电端子、接地端子分别设置在不同区域，每个端子旁预留标识位，方便运维人员快速识别线路走向，排查故障。

在安装边界适配方面，柜体整体深度控制在400mm以内，宽度600mm，高度1800mm，可适配绝大多数常规电梯机房的安装空间，即使是空间相对紧凑的无机房电梯项目，也可将该柜体安装在井道旁的预留壁龛内。柜体的进出线位置预留了足够的线缆弯曲半径空间，无论是大平方的动力电缆还是细径的信号电缆，都可以顺畅接入对应端子，不会出现线缆过度弯折导致线芯断裂的问题。柜体背部预留了接地螺栓，可直接与机房的接地网可靠连接，接地电阻可控制在4Ω以内，满足电气安全规范要求，避免设备漏电引发安全隐患。

从实际运维角度出发，设计时充分考虑了后期检修的操作便利性，柜门打开角度可达到120度以上，运维人员站在柜门前即可触及所有安装层的电气元件，无需探身进入柜体内部操作。柜内预留了足够的理线空间，所有走线均可通过理线架规整排布，避免线路杂乱缠绕影响检修效率。同时柜体顶部预留了吊装孔，在设备进场安装时可通过吊装孔直接将柜体吊运至机房位置，无需人工抬运，降低现场安装的劳动强度。
