万向支架式机械陀螺仪结构设计方案

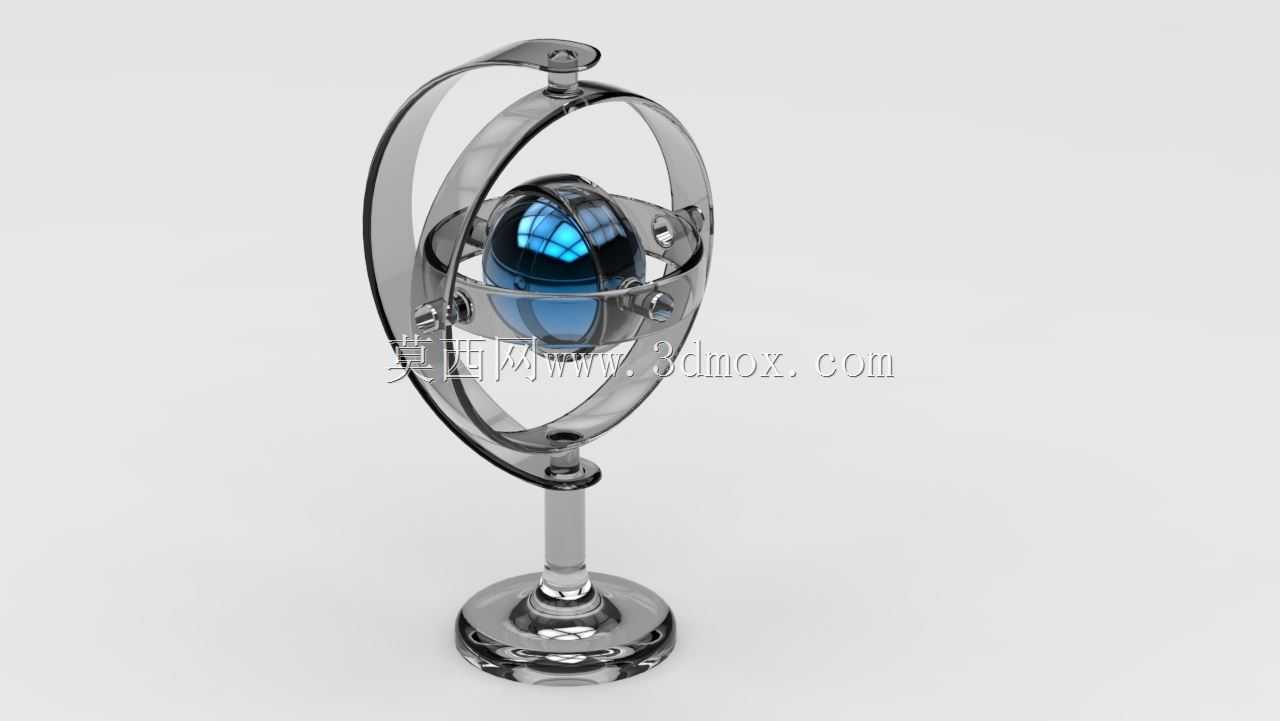

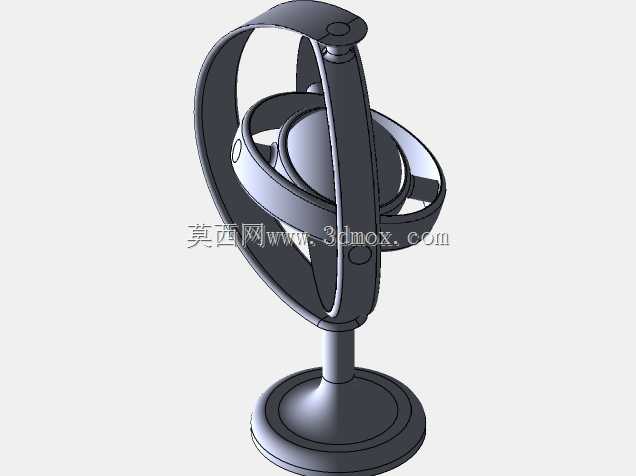

这款万向支架式机械陀螺仪的结构设计，核心围绕角动量守恒原理的机械实现展开，整套机构由中心转子、内外两层万向环架、底部支撑基座三个核心部分组成，所有转动副均采用低摩擦间隙配合，保证转动过程的阻尼均匀可控。从实际应用场景来看，这类纯机械结构的陀螺仪既可以作为物理教学演示教具，直观展示刚体定轴性、进动性等惯性力学特性，也可作为小型惯性导航装置的原理验证载体，为航模、小型无人设备的姿态感知模块提供机械结构参考，部分简化改型还可作为桌面动态摆件，通过精密的转动结构展现机械设计的秩序感。

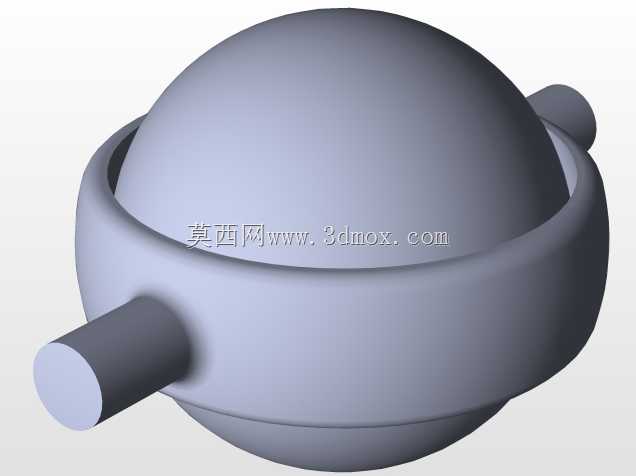

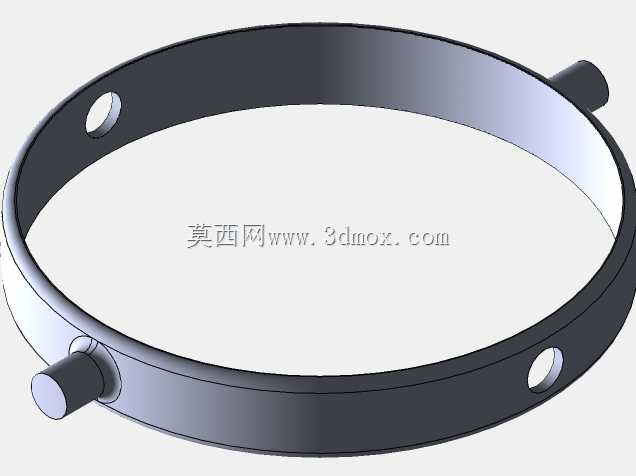

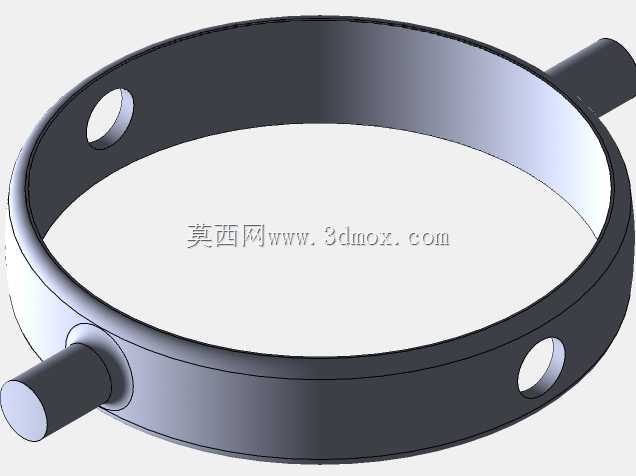

在功能特性设计上，中心转子采用高密度金属质感的球形结构，重心严格落在万向架的几何中心位置，保证转动时的动平衡精度，避免高速旋转时出现偏心抖动；内层万向环绕转子横轴做360度自由转动，外层万向环绕与内层轴垂直的纵轴做全周转动，两层环架的转动轴线与转子自转轴始终保持空间垂直相交于质心点，从机械结构上隔绝外部基座姿态变化对转子自转轴方向的影响，实现定轴指向的功能。底部支撑柱采用等截面圆柱结构，下端连接圆形配重底座，底座底面为平面结构，可直接放置在水平工作台面，无需额外固定即可保持整机稳定，支撑柱与外层环架的连接位置设置有限位结构，避免环架转动角度过大出现结构干涉，同时预留了手动拨动转子的操作空间，方便使用者施加初始旋转力矩。

设计过程中首先确定的是质心重合原则，所有转动部件的质量分布均围绕公共质心做对称布局，环架采用薄壁环形结构，在保证结构刚度的前提下尽可能降低自身转动惯量，减少环架转动对转子角动量的消耗；转动副的配合间隙控制在0.02mm以内，既保证转动灵活无卡滞，又避免间隙过大带来的晃动误差，所有棱边均做圆角过渡处理，消除应力集中点的同时提升操作安全性。从安装边界尺寸来看，整机最大外缘由外层环架的转动范围决定，水平方向最大占用直径为环架外径的1.1倍，竖直方向高度从底座底面到环架顶端的尺寸约为底座直径的2.3倍，放置时仅需保证底座所在平面水平度误差不超过2度，即可正常演示所有转动特性，无需额外的安装紧固件，对使用场景的适配性较强。

在结构细节处理上，环架与转轴的连接位置采用嵌入式固定结构，转轴与环架为过盈配合，避免长期转动后出现轴孔松动；转子内部预留有配重调整空间，可通过增减内部配重来调整转子转动惯量，适配不同的演示转速需求；底座内部设置有隐藏式配重块，降低整机重心，提升放置稳定性，即使外层环架转动到最大倾斜角度，整机重心投影依然落在底座支撑面范围内，不会出现倾翻问题。整套结构没有复杂的电控元件，完全依靠机械结构实现惯性特性的展现，对加工精度的要求集中在转动副的同轴度、质心位置度两个核心指标上，常规的数控车铣加工即可满足制作要求，适合作为机械结构设计的练习案例，也可直接用于教学演示器具的批量生产参考。
