水平式快速压紧手动切换夹结构模型

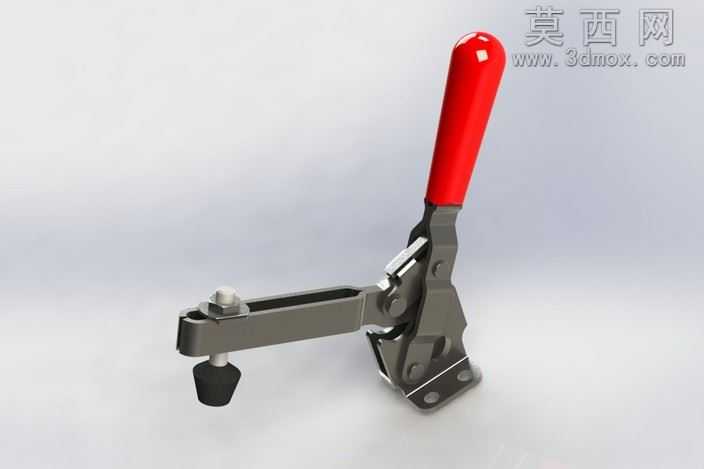

本模型为工业生产场景常用的水平式手动快速切换夹，采用三维建模软件完成全参数化结构搭建，完整还原了该类夹具的所有运动部件与装配关系。建模过程中首先基于快速夹钳的肘节增力工作原理，绘制各零件的二维草绘截面，通过拉伸、切除、旋转等基础特征完成底座、夹臂、手柄连杆、压头、铰接销轴、锁紧螺栓等单个零件的实体建模，对零件上的安装孔位、铰接轴孔、螺纹结构、防滑压头纹理等细节均做了精准还原，严格遵循实际五金夹具的尺寸比例与装配公差要求。装配阶段通过添加同轴心、重合、距离等配合约束，完整还原夹具的运动逻辑，可实现手柄下压带动夹臂完成压紧、手柄抬起带动夹臂松脱切换的完整动作模拟，能够直观演示肘节机构过死点锁紧的工作特性。材质与渲染环节，对金属结构件赋予哑光冷轧钢材质，还原五金冲压件经发黑处理后的细腻金属质感，对手柄部分赋予红色软质塑胶材质，模拟实际产品的浸塑防滑握把效果，对压头部分赋予黑色耐磨橡胶材质，区分不同部件的材质差异；渲染时采用柔和的影棚布光，添加适度的环境反射效果，清晰呈现金属零件的棱边倒角、结构转折与材质层次，避免过度反光丢失结构细节。设计思路上，该夹具针对工装加工、工件装配、板材定位等场景的快速装夹需求，采用杠杆与肘节机构结合的增力结构，仅需较小的手柄按压力即可获得足够的夹紧力，过死点的结构设计可保证夹紧状态下不会受振动影响意外松脱，水平式的手柄布局适配多数工装台面的操作空间，前端可调式压头能够适配不同厚度的被夹紧工件，底座的双安装孔设计可快速固定在工装板、工作台面之上，兼顾装夹效率、锁紧可靠性与操作便捷性，模型结构完整可直接用于工装方案演示、夹具选型参考、机械结构教学等场景。
