福特Transit商用车侧围护板套件结构

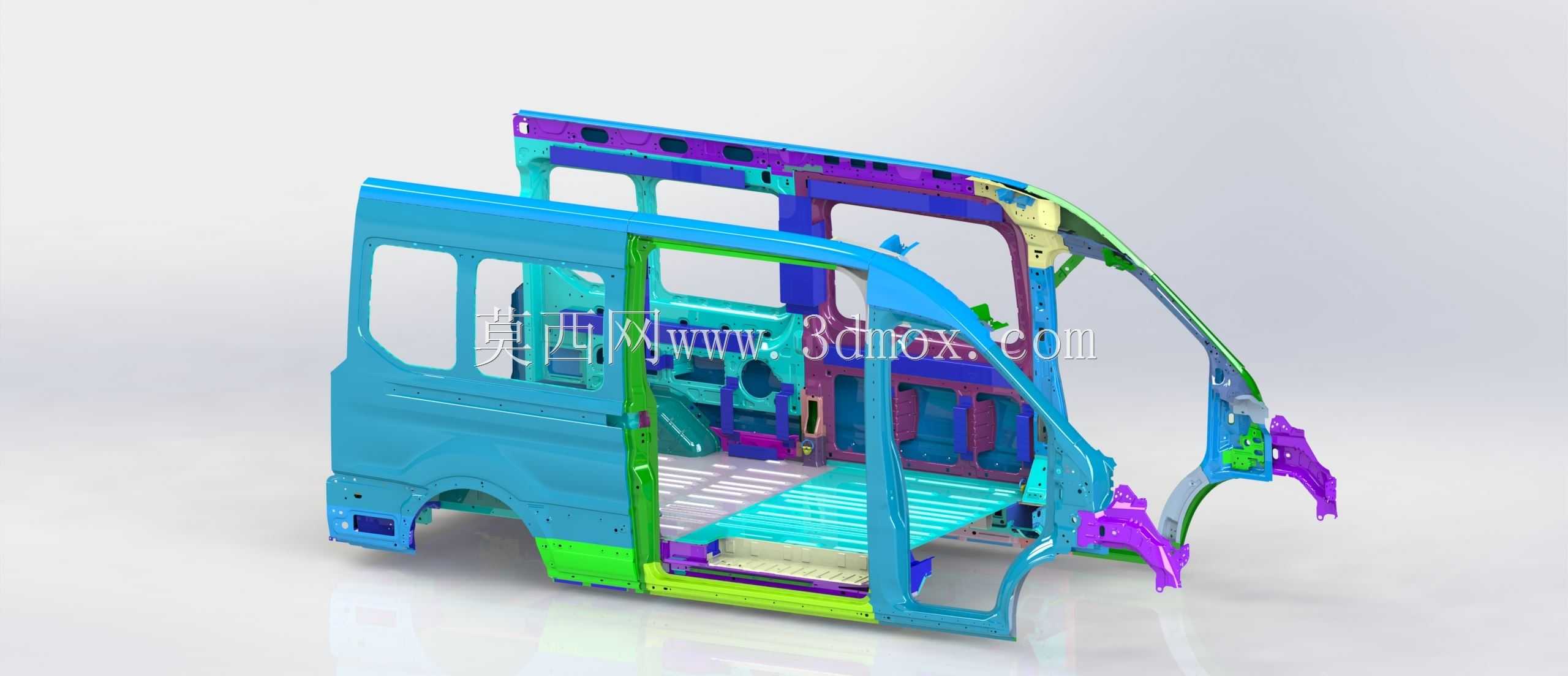

商用车侧围护板套件作为车身侧部结构的配套组件，核心应用场景覆盖厢式商用车的后舱侧部改装、车身结构补强、车载管线布设防护等领域，多用于物流运输类商用车的定制化改装作业，适配长轴高顶版本的厢式商用车侧围结构。这类护板套件的实际用途，首先是填补侧围内板与外板之间的结构空隙，在车身侧部形成连续的支撑面，避免侧围外板在长期行驶振动中出现凹陷变形；其次是为后舱加装的附属设施提供安装基准，包括车载货架、内饰衬板、管线固定座等部件，都可以直接通过护板上预留的安装点完成固定，无需额外在车身外板上钻孔破坏原有防腐层。

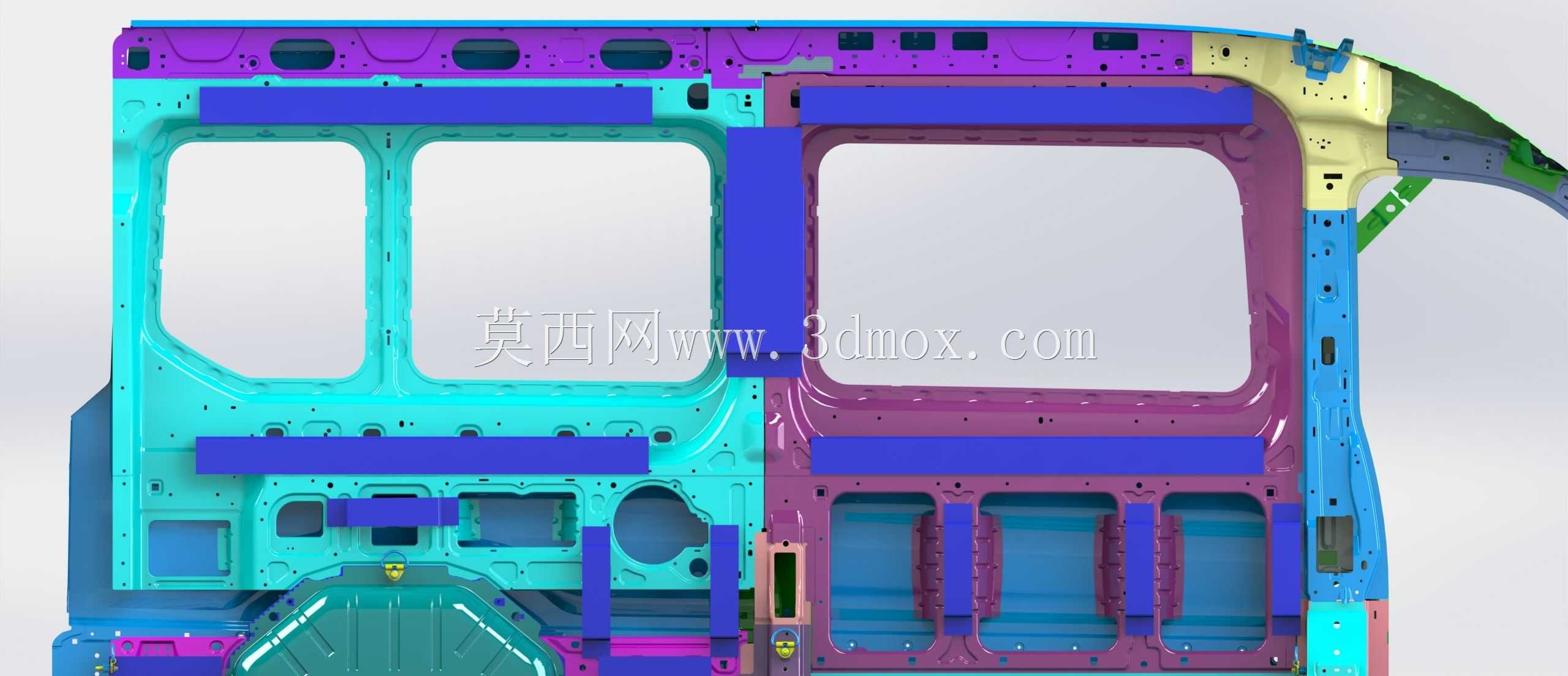

从功能特性来看，这套护板套件采用分块式结构设计，不同区域的板件对应侧围不同位置的受力需求：靠近A柱下端的板件采用加厚板材，匹配前舱与侧围的连接受力点，抵消车辆行驶过程中车架传递到侧围前部的扭转应力；乘员舱侧窗周边的板件采用折边结构，沿车窗边框形成一圈连续的支撑筋，既可以固定车窗密封胶条，也能避免车窗边框在开关门振动中出现形变；后轮拱上方的板件做了弧形避让设计，完全贴合轮拱的曲面轮廓，不会与轮胎跳动行程产生干涉，同时板件表面预留了多个规则排列的安装孔位，可直接固定轮拱上方的内饰护板与线束卡扣。

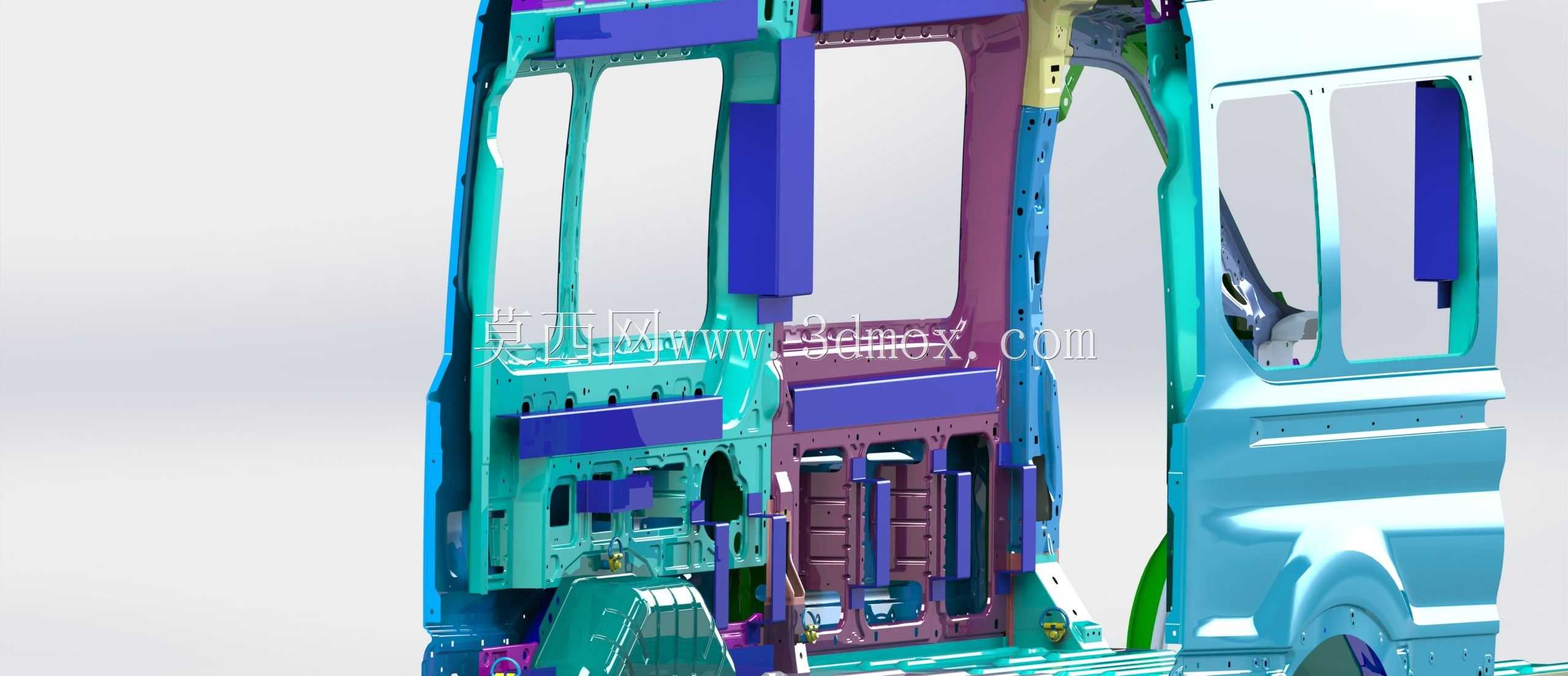

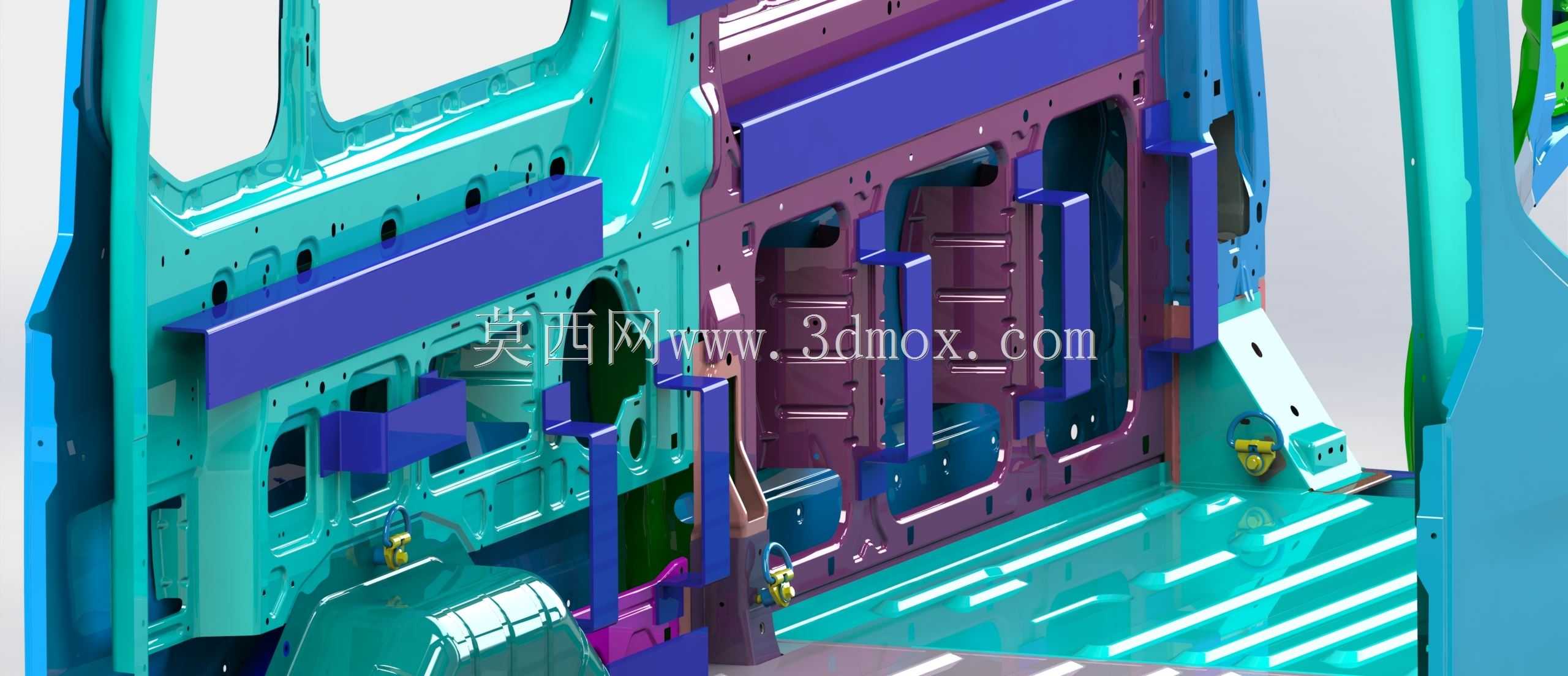

设计思路上，这套护板完全遵循原车侧围的数模边界做适配，所有板件的贴合面都匹配原车侧围内板的曲面弧度，安装时不需要对原车结构做切割打磨，直接通过原车预留的焊接螺柱与卡扣位就能完成定位固定。考虑到商用车后舱经常需要装载货物，护板的边缘都做了翻边处理，翻边高度控制在15mm左右，既可以提升板件自身的结构强度，避免板件受外力挤压出现弯折，也能防止货物剐蹭到板件边缘的毛刺划伤表面。在后箍区域额外设计的附加支架，采用L型折弯结构，支架的两个安装面分别贴合侧围内板与后舱横梁，形成三角支撑结构，让侧围垂直面的受力可以直接传递到车身横梁上，避免长期承重导致侧围外板向外弯曲变形，同时支架与侧围内板之间留出了20mm的间隙，足够容纳后舱布设的电线、气路管道，不需要额外在车身结构上开凿管线通道。

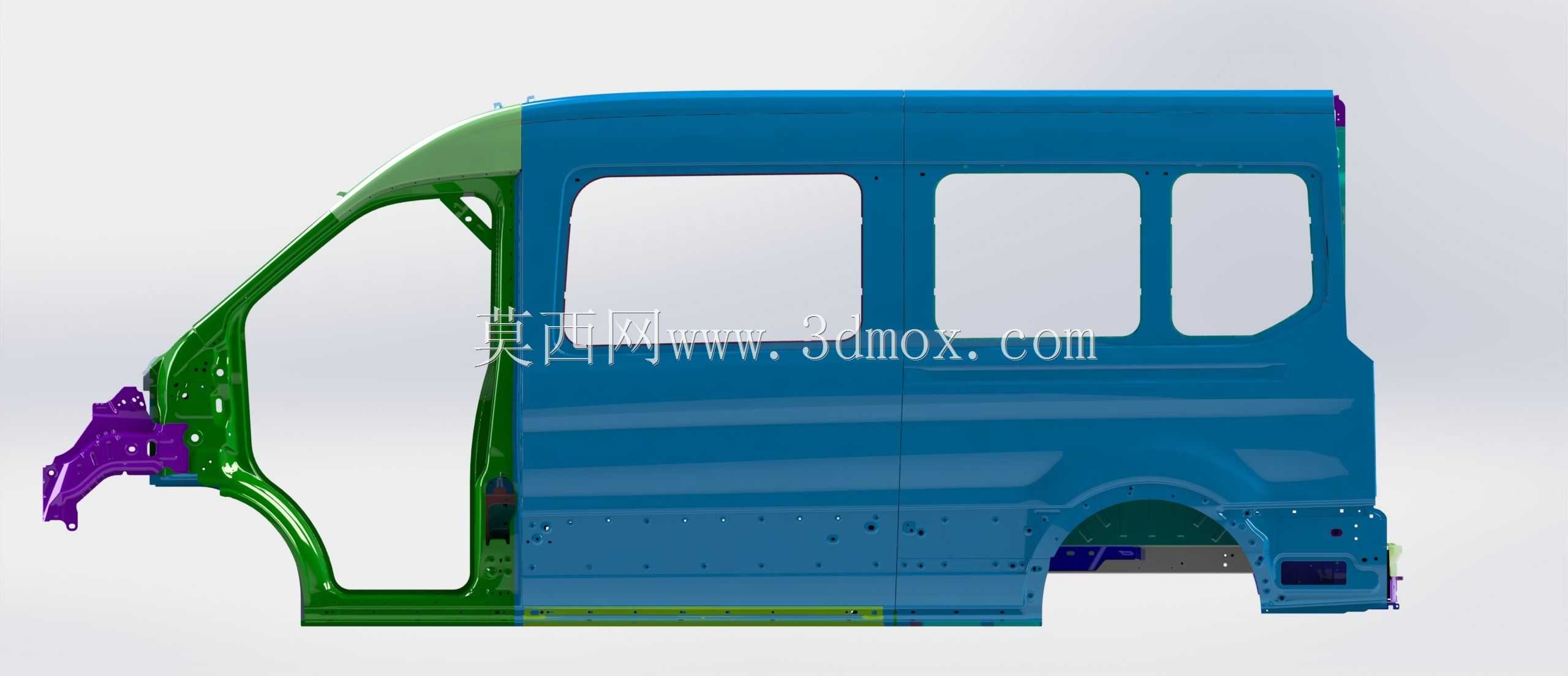

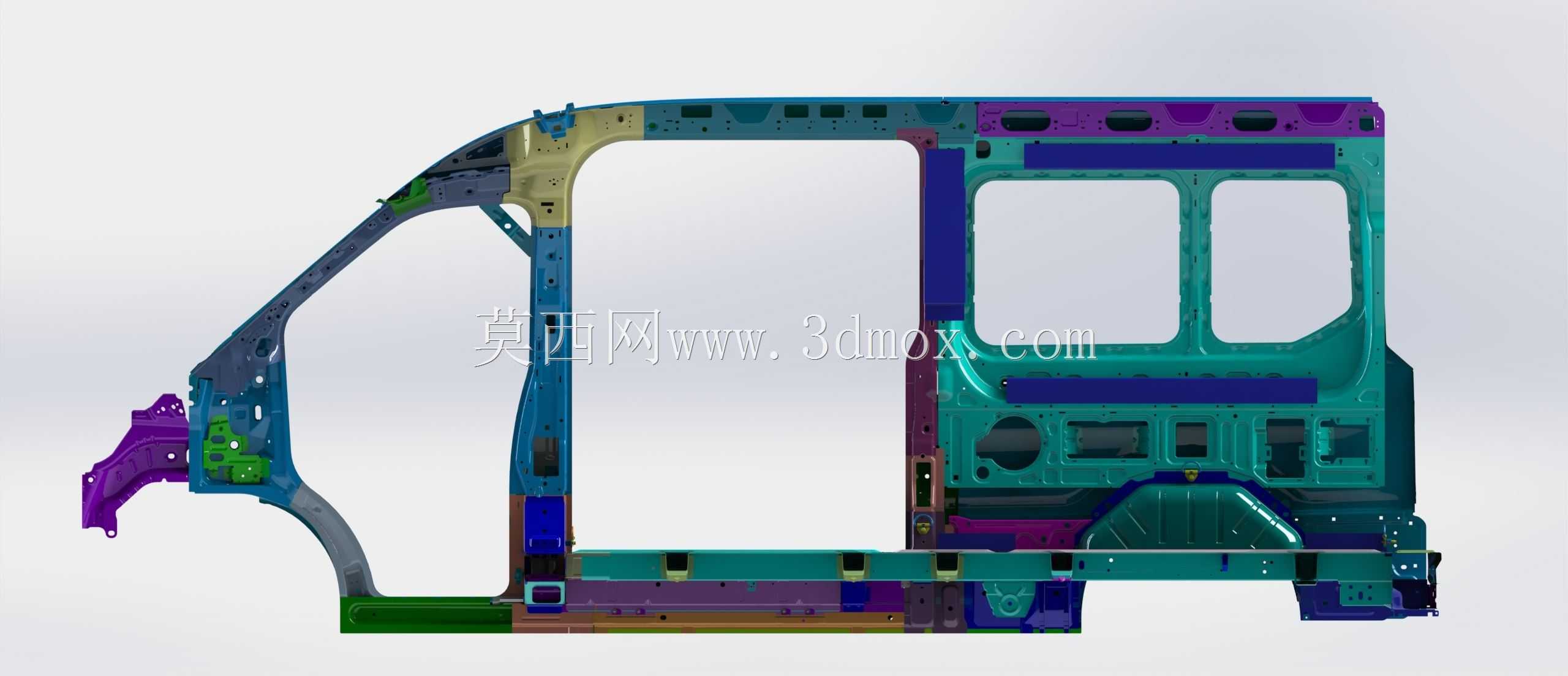

安装边界方面，整套护板套件的总宽度匹配原车侧围从A柱下端到D柱下端的横向尺寸，高度方向从侧围下门槛梁向上延伸到侧窗下沿位置，不会遮挡侧窗的透光区域，也不会与侧滑门的运动轨迹产生干涉。所有板件的安装孔位公差控制在±0.2mm以内，与原车螺柱的位置完全对齐，安装时不需要额外扩孔调整；板件之间的拼接缝隙控制在1mm以内，拼接位置采用重叠搭边设计，搭边宽度20mm，安装时可以通过搭边位置的孔位微调板件的整体位置，抵消车身焊接过程中产生的尺寸误差。靠近车窗位置的长L形支架，专门针对车窗凹陷区域做了仿形设计，支架的曲面完全贴合车窗下沿的凹陷轮廓，安装后可以在凹陷区域形成平整的支撑面，方便后续加装内饰衬板或者窗帘导轨等附属部件，不需要额外在凹陷位置填充垫块找平。

从实际装车适配的角度来看，这套护板套件的板材厚度根据不同位置的受力需求做了差异化选择：受力较大的前部连接支架采用2mm厚的高强度板材，中部大面积护板采用1.2mm厚的板材，既保证整体结构强度，也能尽可能控制套件的整体重量，不会给车身增加过多的额外负载。所有板件的折弯圆角都匹配原车结构的圆角尺寸，不会出现棱角突出的问题，避免安装过程中划伤施工人员，也能防止后续使用过程中磕碰损坏货物。板件表面预留的管线固定孔位采用长圆孔设计，允许管线卡扣在一定范围内调整位置，适配不同改装方案下的管线布设路径，不需要重新在板件上钻孔。
