杂志款虎钳夹持固定座结构设计

这款虎钳座属于工装夹持系统里的核心承载构件，主要适配台虎钳的模块化改装需求，在机加工小工位、精密零件装夹、手工修配作业场景中承担定位基准与载荷传递的作用。日常在模具修配车间、小件精密加工工位，经常会遇到常规虎钳钳口行程不足、异形件装夹定位不稳的问题，这类定制化虎钳座就是针对这类场景设计的，通过替换原有虎钳的固定座部分，拓展钳口的夹持适配范围，同时保证装夹后的刚性满足铣削、锉修、轻度打磨的作业载荷要求。

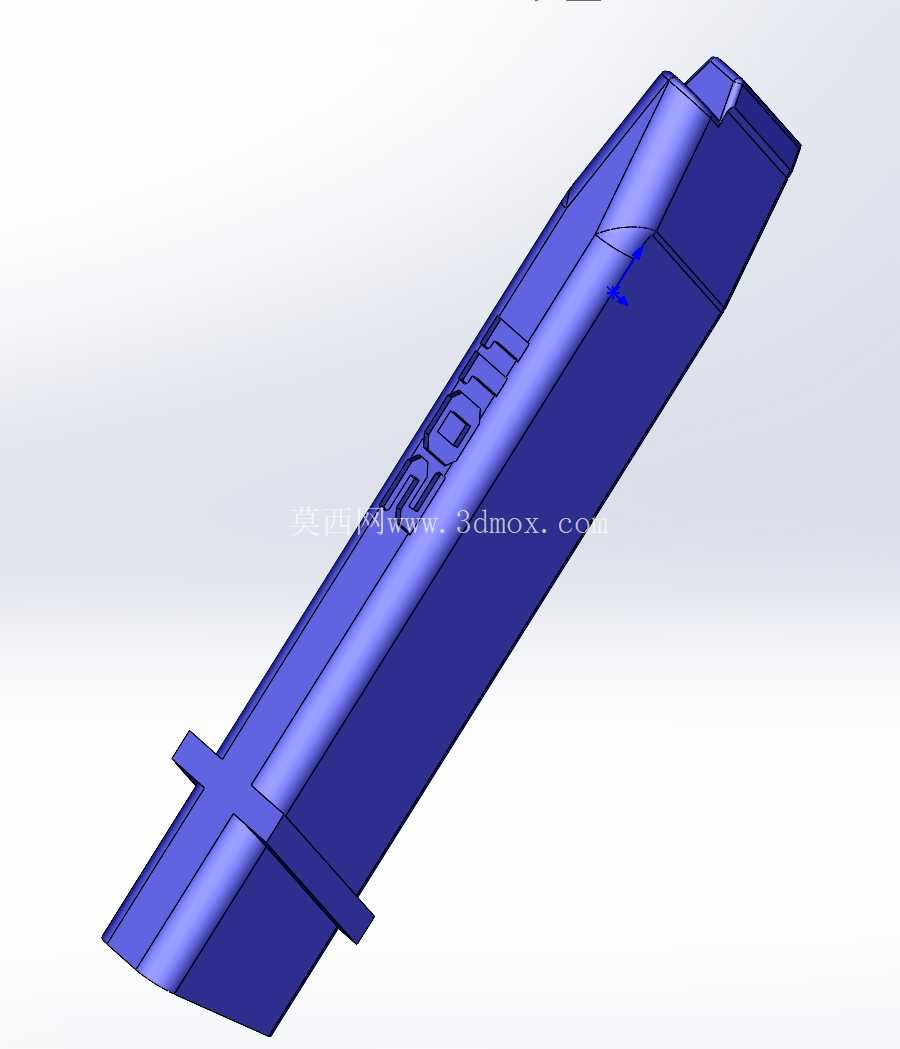

从结构设计思路来看，整体采用长条形等截面延伸构型，主体截面做了渐变式的加强筋布局，没有采用多余的镂空结构，毕竟这类承载件首先要保证的是夹持受力时的形变量控制——如果座体本身在夹紧力作用下出现挠曲变形，会直接导致装夹的零件出现定位偏移，加工出来的尺寸公差就没法保证。座体侧面预留的十字形凸台结构，是用来和虎钳底座的导向槽做配合的，安装时直接顺着原有虎钳的导轨滑入即可，不需要额外打孔改装，适配原有虎钳的安装边界，不会和原有钳身的锁紧机构产生运动干涉。

在功能特性上，座体前端的夹持面做了平直度公差控制，安装后和活动钳口的平行度可以控制在0.02mm以内，满足小型精密零件的装夹基准要求；侧面的标识凸台一方面是做型号区分，另一方面也可以作为装夹时的侧向定位靠面，加工带台阶的小零件时，可以直接把零件靠在这个凸台上，省去打表找正的步骤。整体的外形尺寸是按照常规6寸台虎钳的安装槽宽度设计的，安装时不需要修改原有虎钳的任何结构，替换原有固定座之后，钳口的最大张开距离可以拓展近40%，针对长条状的小型零件、异形薄壁件的装夹适配性更好。

实际使用中，这类虎钳座的受力点主要集中在前端夹持面和底部导向配合面，所以设计时在这两个位置做了壁厚加厚处理，座体内部没有采用中空结构，避免长期受夹紧力后出现应力变形；导向凸台的尺寸公差按照h7级精度控制，和虎钳底座的导向槽配合间隙控制在0.01-0.03mm之间，既保证滑动顺畅，又不会因为间隙过大导致装夹时出现晃动。在铸造工艺适配性上，整体结构没有出现过小的圆角或者深腔结构，拔模斜度按照常规铸造要求设置在1.5°，适合采用砂型铸造或者压铸工艺批量生产，后续只需要对夹持面、导向配合面做少量铣削、磨削加工就可以达到使用精度要求，加工工序少，量产成本可控。

从安装边界来看，座体总长度控制在原有虎钳底座的行程范围内，安装后不会超出钳身的整体轮廓，不会占用工作台面的额外空间；尾部的限位凸台刚好和虎钳底座的末端限位块贴合，夹紧受力时不会出现座体向后位移的情况。和通用虎钳座相比，这款构型针对长条类零件的装夹做了优化，当需要夹持长度超过常规钳口深度的小零件时，延伸的座体平面可以给零件提供额外的支撑，避免零件装夹后悬空出现振刀问题，尤其适合小型模具镶件、精密五金小零件的修配加工作业。在日常维护方面，整体结构没有复杂的活动部件，只需要定期清理导向槽内的切屑，保证配合面清洁就可以长期保持装夹精度，不需要额外的润滑或者易损件更换，适配车间复杂的作业环境。
