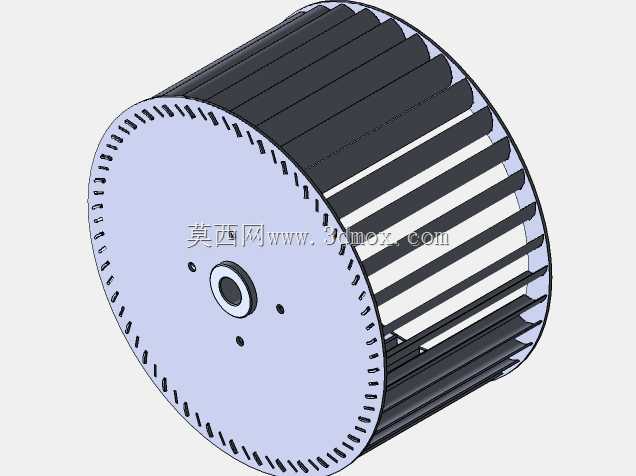

多翼式前倾离心通风铝叶轮结构设计

　　该铝叶轮为前倾多翼式离心通风核心部件，主要适配低压通风换气场景，常见于商用新风系统、柜式空调内机、小型工业散热机柜、厨房排油烟风机等设备的风路系统中，承担驱动空气定向流动、建立风道风压的核心功能。从结构设计逻辑来看，整体采用单进风筒式布局，叶轮端盖为冲压成型的圆形铝板，中心设置带台阶的安装轴孔，轴孔周边均匀分布三个小直径定位孔，用于和电机输出轴端的法兰盘完成周向固定，避免运转过程中出现打滑偏移，轴孔台阶的高度匹配常规单相异步电机的轴伸长度，安装时可直接贴合电机端盖定位面，无需额外加装调整垫片。

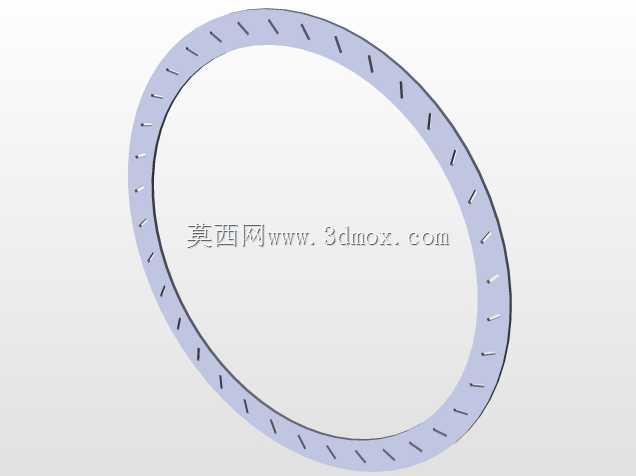

　　叶片采用等宽圆弧前倾式设计，单叶片为冲压弯折的铝制薄板，所有叶片沿端盖圆周方向等距排布，叶片两端分别与前端盖、后圈采用铆接工艺固定，相邻叶片之间形成连续的轴向进风、径向出风的流道，前倾式的叶片角度可以在较低转速下获得更高的风压输出，同时控制运转气流噪音处于较低水平，适配对噪音有要求的民用及商用通风场景。叶轮外缘的后圈采用卷边工艺处理，既可以提升整体叶轮的结构刚性，避免高速运转时叶片出现径向形变，也可以减少出风端的气流剪切紊流，降低风阻损耗。

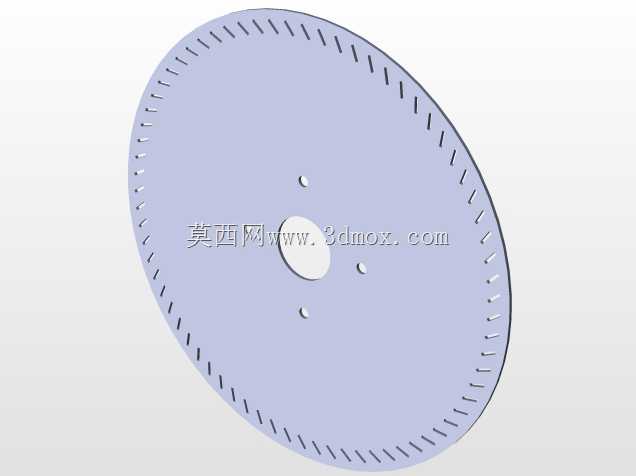

　　端盖外缘均匀排布的小尺寸缺口为动平衡校准工艺槽，在叶轮完成铆接装配后，可通过在缺口位置增减配重或者铣削去除材料的方式完成整轮动平衡校正，保证叶轮在额定转速下运转时的径向跳动量控制在允许范围内，减少电机轴承的额外负载，延长整机使用寿命。从安装边界来看，该叶轮的轴向宽度适配常规蜗壳的内腔宽度，安装时叶轮与蜗壳两侧壁的间隙控制在3-5mm区间，间隙过大会造成气流回流损失，降低风机效率，间隙过小则容易出现运转刮擦风险；叶轮外径与蜗壳型线的匹配度直接影响风机的风压曲线，建模时已按照常规前倾风机的蜗壳型线匹配参数预留了足够的设计余量，结构工程师在进行配套风机设计时，可直接匹配对应参数的蜗壳结构，无需重新调整叶片角度与排布密度。

　　材质选用铝合金一方面是为了降低叶轮整体重量，减少电机启动时的转动惯量，降低电机的启动功率要求，另一方面铝合金的抗锈蚀特性可以适配潮湿、多油烟的通风场景，长期使用不会出现锈渣脱落污染风道的问题。在实际选型应用中，该类叶轮适配的电机转速通常在1000-1500rpm区间，过高的转速会超出叶片铆接结构的强度上限，容易出现叶片脱落的安全风险；进风端通常需要搭配防护网罩，避免大尺寸杂物被吸入叶轮卡滞叶片，造成电机堵转烧毁。建模过程中所有叶片的曲面弧度均经过流道顺滑处理，叶片与端盖的连接位置做了小圆弧过渡，既可以减少应力集中，提升结构抗疲劳强度，也可以减少气流在连接位置的涡流损耗，提升通风效率。
