壁挂式电气控制配电箱结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290275

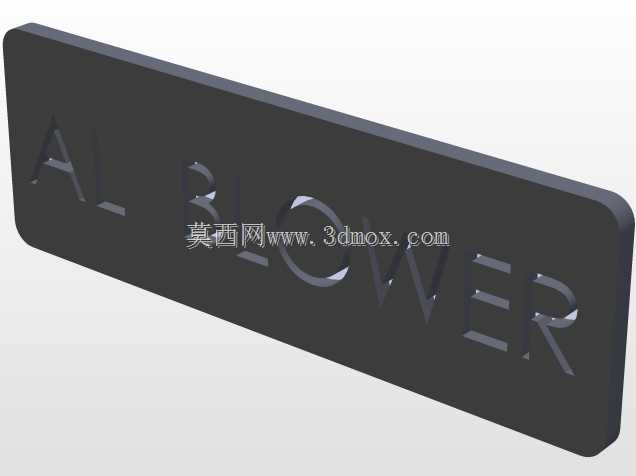

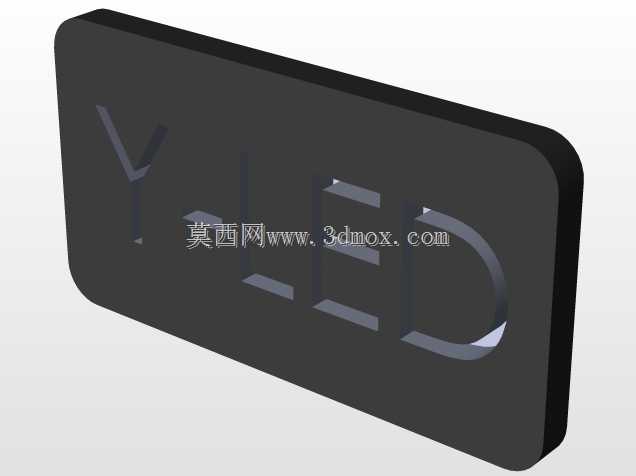

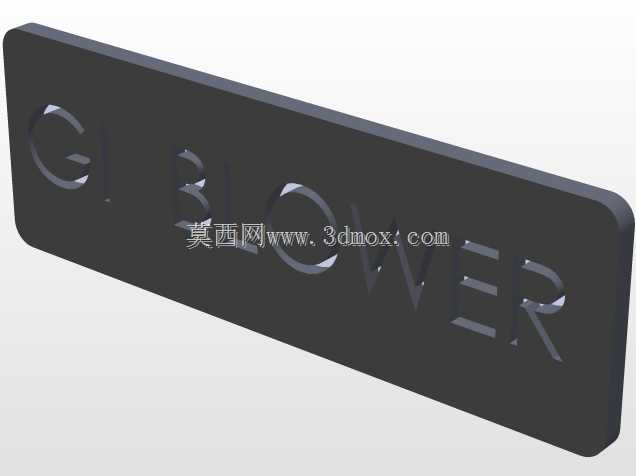

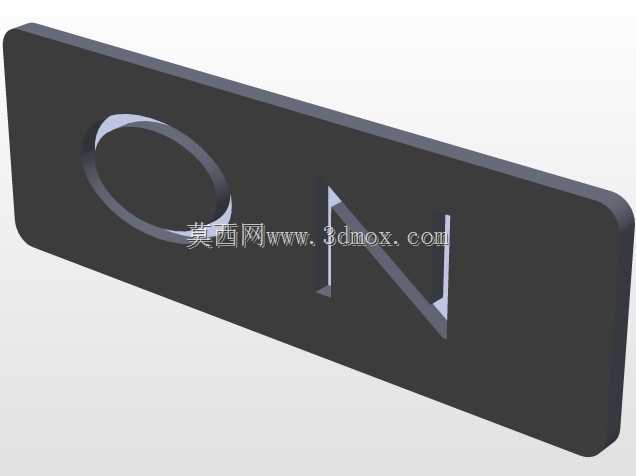

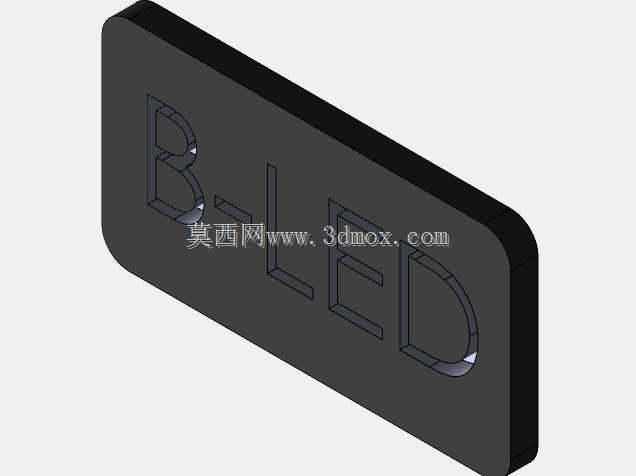

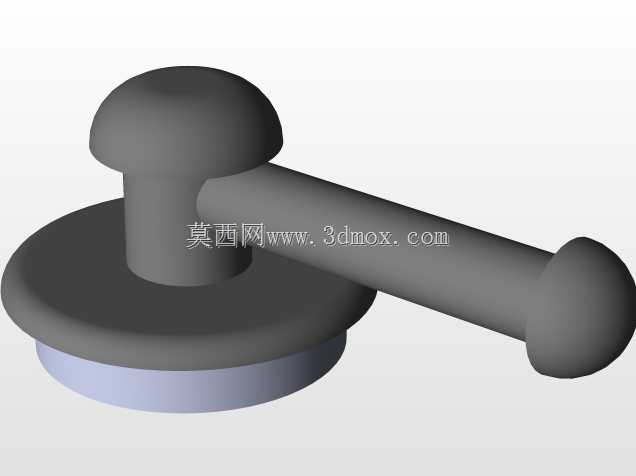

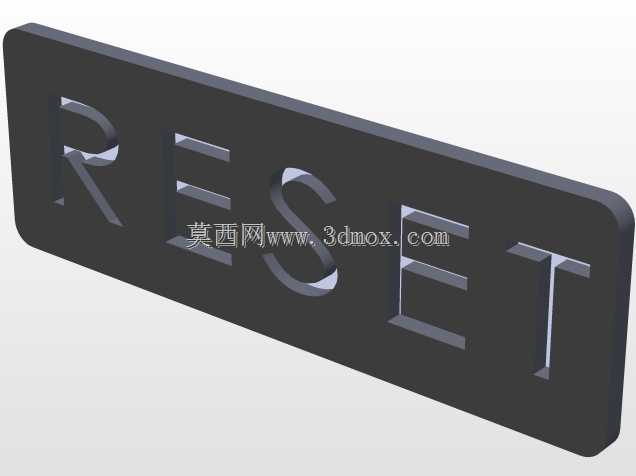

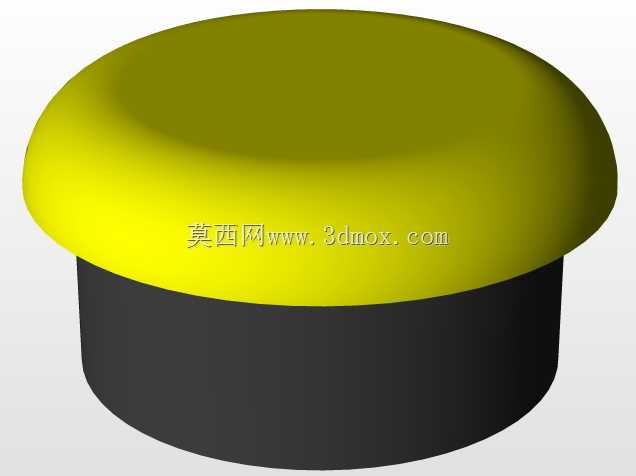

  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计
  • 壁挂式电气控制配电箱结构设计

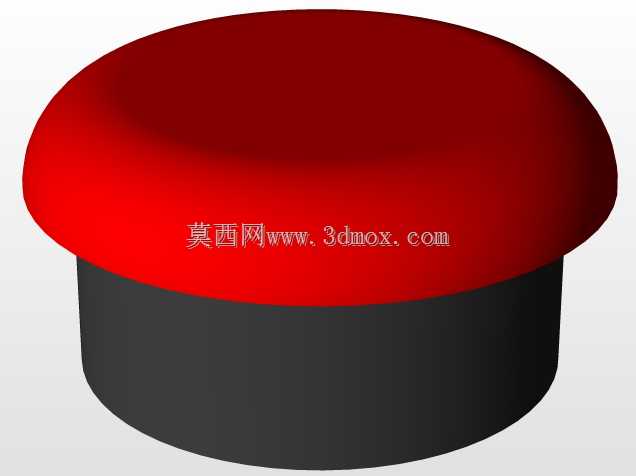

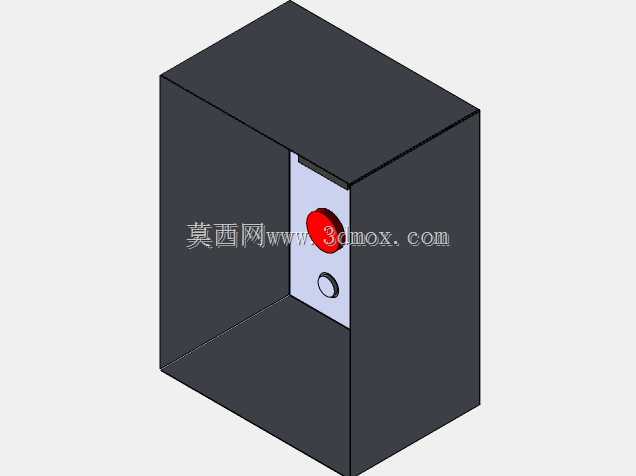

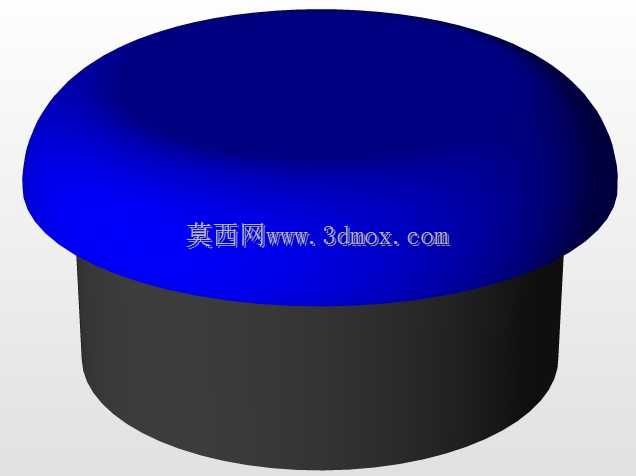

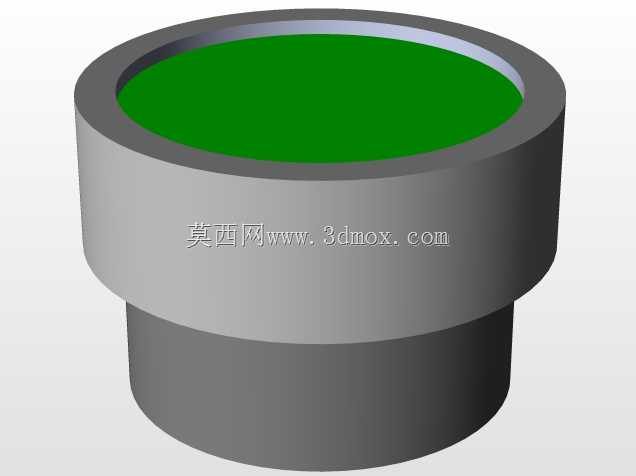

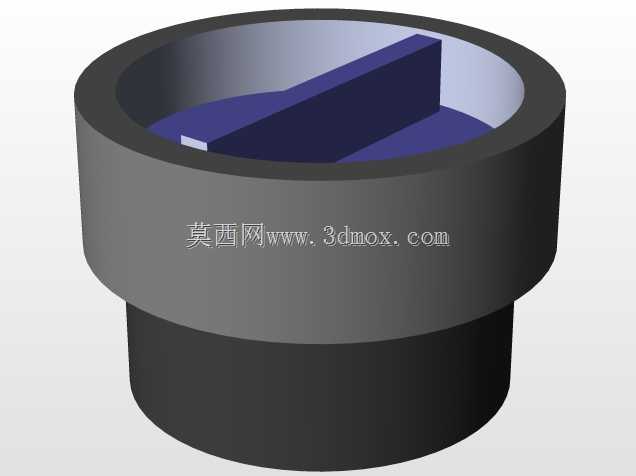

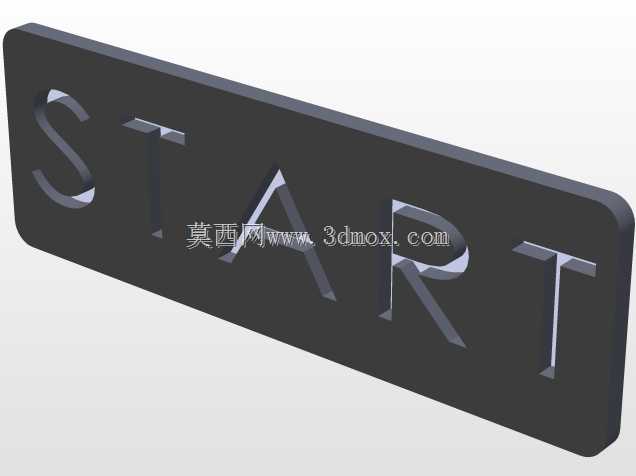

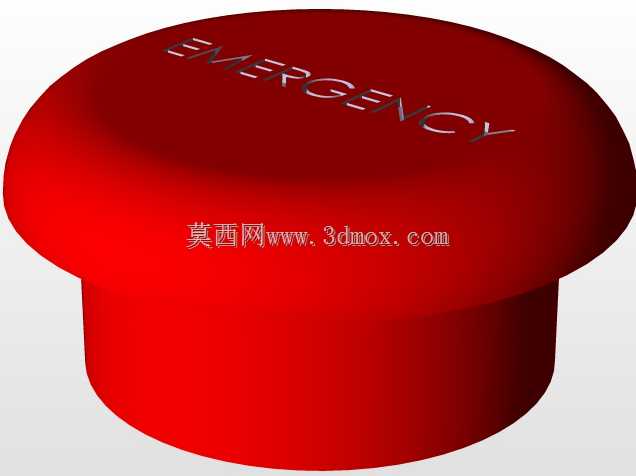

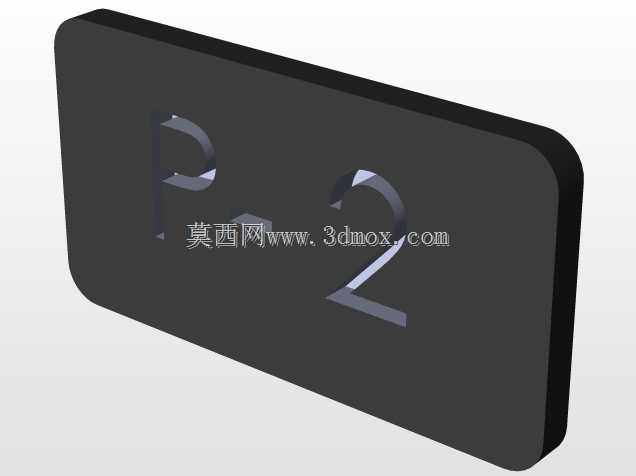

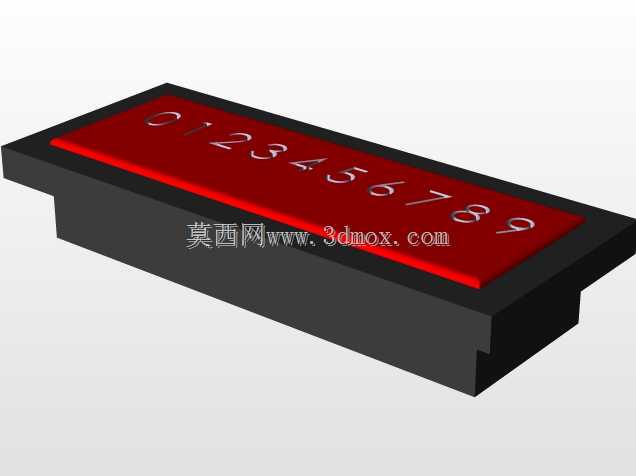

这款配电箱主要面向工业车间低压配电、小型设备就近控制、民用建筑分户配电等场景使用,作为电气线路的中转与保护载体,承担进线分断、回路分配、元件防护的核心作用,可容纳小型断路器、接线端子排、启停按钮等常规低压电气元件,适配常规工业与民用低压配电系统的安装需求。从结构设计来看,整体采用封闭式薄钢板折弯焊接成型的壳体结构,壳体做直角折边处理,折边处预留焊接余量保证拼接强度,正面设置嵌入式安装面板,面板与壳体采用侧边铰链连接,面板上预留按钮安装孔位,可直接安装急停按钮、启停按钮、指示灯等操作元件,无需额外开孔加工。壳体内部预留统一的安装底板位置,也就是描述中提到的配线板安装位,安装底板采用镀锌钢板材质,通过侧边的固定螺柱与壳体连接,用户可根据实际回路需求在底板上自行排布导轨、端子排、断路器等元件,布线时可沿壳体侧边预留的走线槽位排布线缆,强弱电回路可通过壳体内部的分隔筋实现物理隔离,避免信号干扰。外形尺寸方面,这款箱体属于小型壁挂式配电箱范畴,整体进深控制在200mm以内,宽度与高度适配常规墙面安装的预留空间,背部预留四个挂装孔位,可直接通过膨胀螺栓固定在混凝土墙面或轻钢龙骨墙面上,安装时需保证箱体与墙面贴合紧密,避免长期使用后出现松动变形。壳体的门板与箱体结合处预留密封胶条安装槽,安装密封胶条后可达到IP54左右的防护等级,能够阻挡日常粉尘飞溅与少量溅水侵入,适配车间多尘、偶尔有液体飞溅的安装环境。面板上的锁具采用通用型转舌锁结构,配套通用钥匙即可开启,方便运维人员日常检修操作,锁具下方预留的小圆孔可作为锁具状态指示或者备用按钮安装位,用户可根据实际需求灵活调整。在设计过程中充分考虑了钣金加工的工艺性,所有折弯角度均为90度,无特殊异形折弯结构,板材下料时可直接采用激光切割一次成型,减少后续打磨修整的工作量,焊接位置均设置在壳体内部,外部无明显焊疤,后续表面处理采用静电喷塑工艺,涂层厚度控制在60-80微米,保证壳体的防锈耐腐蚀能力,适配多数工业现场的使用环境。壳体的进线孔位预留于箱体上下两端,采用敲落孔设计,用户可根据实际进线方向敲落对应位置的孔位,安装电缆格兰头实现线缆的固定与密封,无需额外使用开孔器加工,大幅降低现场安装的工作量。内部安装底板与壳体之间预留15mm的间隙,方便线缆从底板后方穿过,实现不同回路之间的跨接布线,同时避免线缆直接与壳体金属部分接触,降低绝缘破损导致的漏电风险。
