同步电机恒速传动配套外弯辊结构装置

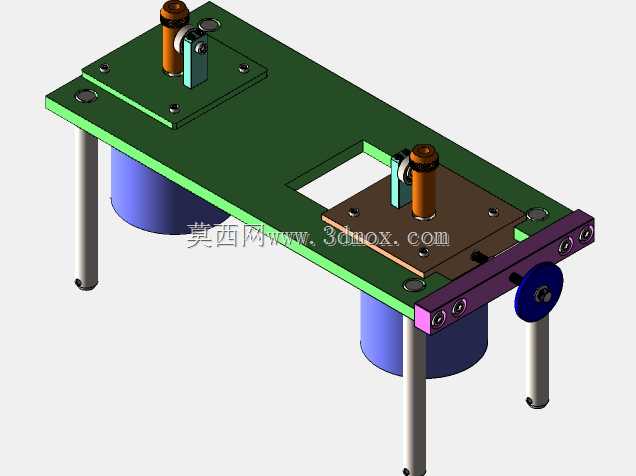

在卷材连续加工、线材成型以及带料恒速输送的生产场景中，外弯辊是配合同步电机实现稳定张力输出、保障物料弯曲成型精度的核心配套部件，这套结构的设计完全围绕同步电机恒定转速输出的特性做适配，避免常规辊组在恒速传动下出现的物料跑偏、弯曲曲率不均、传动卡滞等常见问题。从安装边界来看，整套结构采用双层板架支撑形式，底部通过四根等高支撑柱做落地固定，上层安装板预留了两组弯辊组件的调节安装位，安装板的开孔尺寸完全匹配常规同步电机输出端的外接轴系对接需求，不需要额外做转接板加工就能直接和标准规格同步电机完成装配，整体安装占用的横向、纵向空间都经过紧凑化设计，不会在设备机架内占用过多冗余空间，适合集成到现有连续生产线的工位段中做升级改造。功能特性上，两组弯辊组件采用对称可调式布局，每个弯辊单元都配置了独立的高度微调结构，辊体本身采用耐磨金属材质加工，表面做了低粗糙度处理，和带料、线材接触时不会刮伤物料表面，同时辊体的转动阻尼经过调校，在同步电机恒定转速带动下不会出现打滑、转速滞后的问题，能够精准匹配电机输出的线速度，保障物料弯曲过程中的线速度一致，避免因速度差导致的物料拉伸变形或者堆料问题。设计思路上，这套结构没有采用复杂的多辊联动结构，而是用最简化的双辊布局实现外弯功能，降低了后期维护的难度，每个辊组的固定座都采用快拆式设计，更换不同直径的辊体时不需要拆解整个安装板，只需要松开固定座的锁紧螺丝就能完成辊体替换，适配不同厚度、不同弯曲半径要求的物料加工需求。底部的支撑柱采用防滑底脚设计，安装时不需要在机架上做大面积焊接固定，通过螺丝锁紧就能完成整套结构的定位，安装板上的长条形调节槽可以根据实际生产线的走线方向调整两个弯辊的相对间距，适配不同的进料角度，不管是水平进料还是倾斜进料的工位，都能通过调整辊组位置找到最合适的弯曲受力点，保障弯曲成型的一致性。在实际应用中，这套外弯辊结构常被用在小型线材成型设备、薄带材连续冲床配套送料单元、包装材料恒速输送工位中，配合同步电机的恒转速输出特性，能够长时间保持稳定的弯曲精度，不会因为长时间运行出现辊体偏移、传动间隙变大的问题，结构本身的刚性经过校核，在常规的卷材张力负载下不会出现安装板变形、支撑柱晃动的情况，能够满足工业场景下连续三班倒的生产使用需求。
