90度法兰连接弯管接头结构设计

　　在工业流体输送系统的管路布设场景中，受设备安装空间限制、管路走向调整需求，经常需要用到转向类管路连接件，这款90度法兰式弯管接头就是针对直角转向管路场景设计的典型连接件，广泛应用在化工流体输送、给排水管路、暖通循环系统、小型液压泵站配管等场景中，承担管路直角转向同时保障连接密封性与结构强度的作用。从实际使用需求出发，这类弯管接头首先要满足两端法兰对接的安装同轴度要求，设计过程中需要优先确定两端法兰的安装基准：两端法兰端面分别保持垂直与水平朝向，夹角严格控制在90度±0.5度范围内，避免对接时出现密封面错位导致的渗漏问题。

　　法兰盘上的安装孔采用对称均布设计，四个螺栓孔的位置度公差控制在0.1mm以内，确保和对接法兰的螺栓孔能够顺利穿装，不需要额外修配孔位，适配常规同规格法兰的安装尺寸标准，现场安装时不需要定制专用连接件，直接使用标准螺栓配合密封垫片即可完成装配。弯管主体采用圆弧过渡结构，转弯处的曲率半径经过流体阻力校核，既避免过小曲率导致的流体局部阻力陡增、介质在转弯处形成涡流冲蚀管壁，也不会因为曲率过大造成整体安装占用空间超标，适配多数紧凑布设的管路安装空间。

　　管壁厚度根据常规低压流体输送的承压需求设计，能够满足1.6MPa以内工作压力的强度要求，转弯处的壁厚做了均匀过渡处理，避免壁厚突变导致的应力集中，在长期受介质压力、管路振动载荷的工况下，不会在转弯位置出现开裂失效的问题。从安装边界来看，这款弯管接头的整体外轮廓尺寸经过优化，两端法兰的外沿到弯管中心的距离控制在合理范围，安装时不需要为接头预留过大的操作空间，在管路密集排布的设备舱、管廊区域也能顺利完成安装作业。法兰的密封面采用平面密封结构，适配常规橡胶石棉垫片、金属缠绕垫片等通用密封件，不需要定制特殊规格的密封配件，后期运维更换密封件的成本更低。

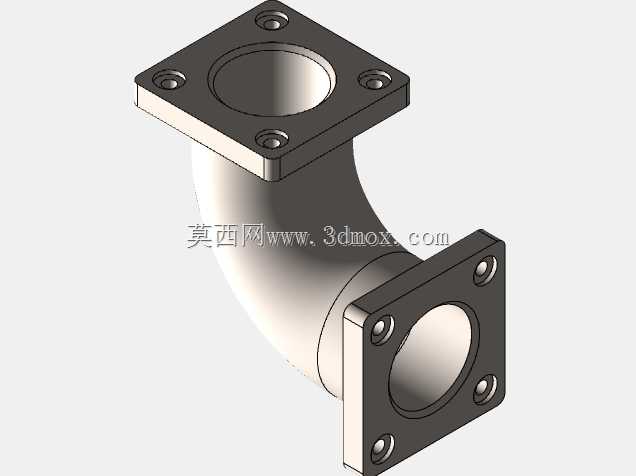

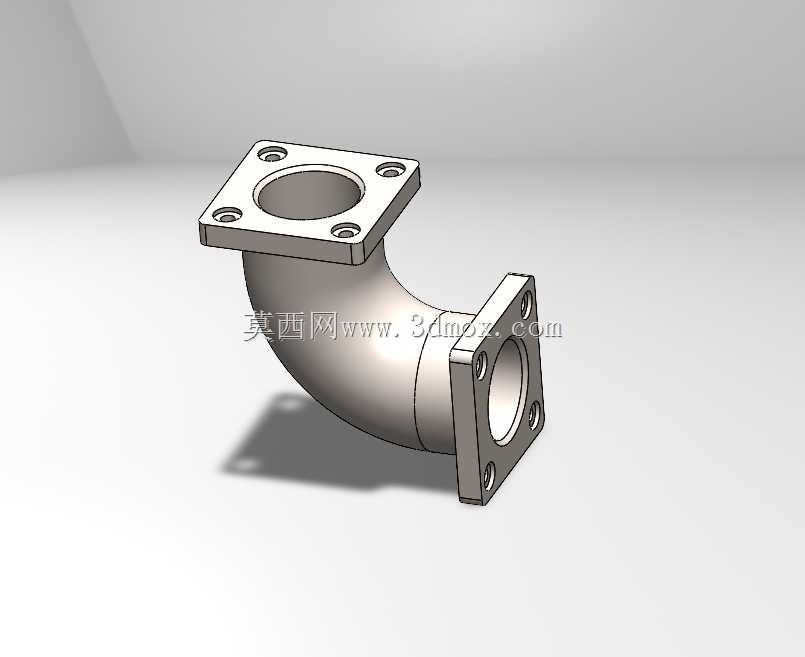

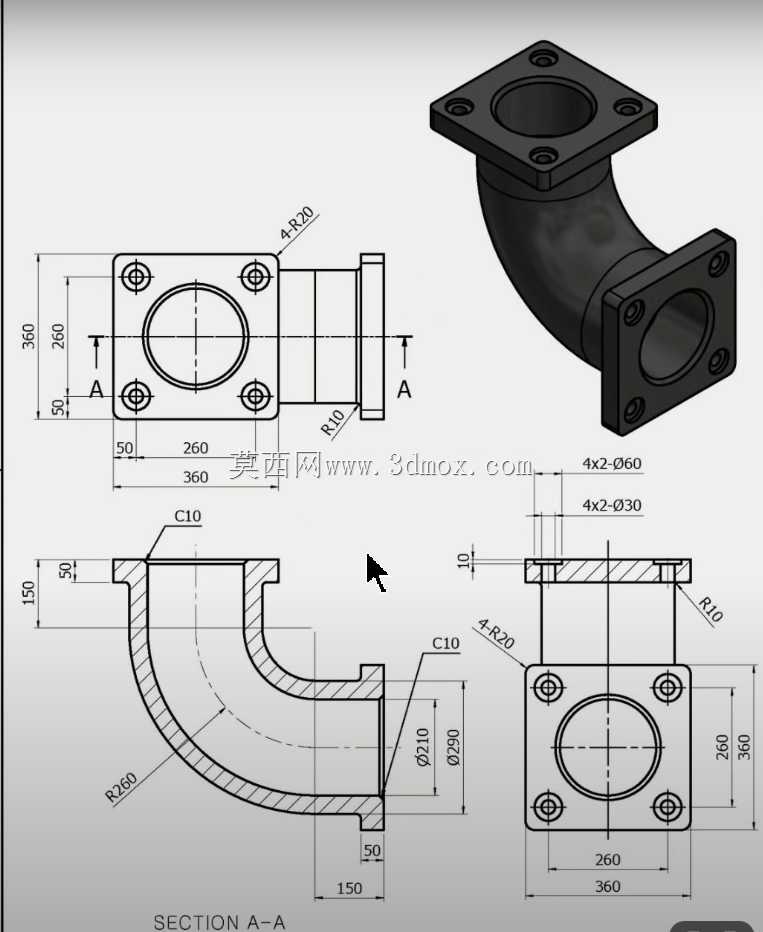

　　设计过程中还考虑了加工工艺性，弯管部分和两端法兰采用一体成型结构设计，减少焊接工序带来的焊接变形、焊缝渗漏隐患，同时也降低加工过程中的装夹次数，提升加工效率。建模过程中先以弯管的中心圆弧轨迹作为建模基准，扫描生成弯管主体结构，再分别在两端垂直于管路轴线的基准面上绘制法兰盘的轮廓，拉伸生成法兰基体后，阵列切除安装螺栓孔，最后对所有锐边做倒钝处理，避免安装过程中锐边划伤操作人员、割破密封垫片。实际选型使用时，需要核对两端法兰的公称通径、螺栓孔中心距尺寸和对接管路的法兰参数匹配，同时确认弯管的转弯半径能够适配现场的安装空间，避免出现安装后和周边管路、设备结构产生干涉的问题。这类弯管接头和螺纹连接的弯头相比，法兰连接的形式能够承受更高的管路拉力，在管路存在一定振动、温度变形的工况下，连接可靠性更高，拆卸维护也更方便，不需要转动整段管路就可以完成接头的拆装更换，适合需要定期检修维护的管路系统。
