三缸内燃机曲柄活塞联动总成

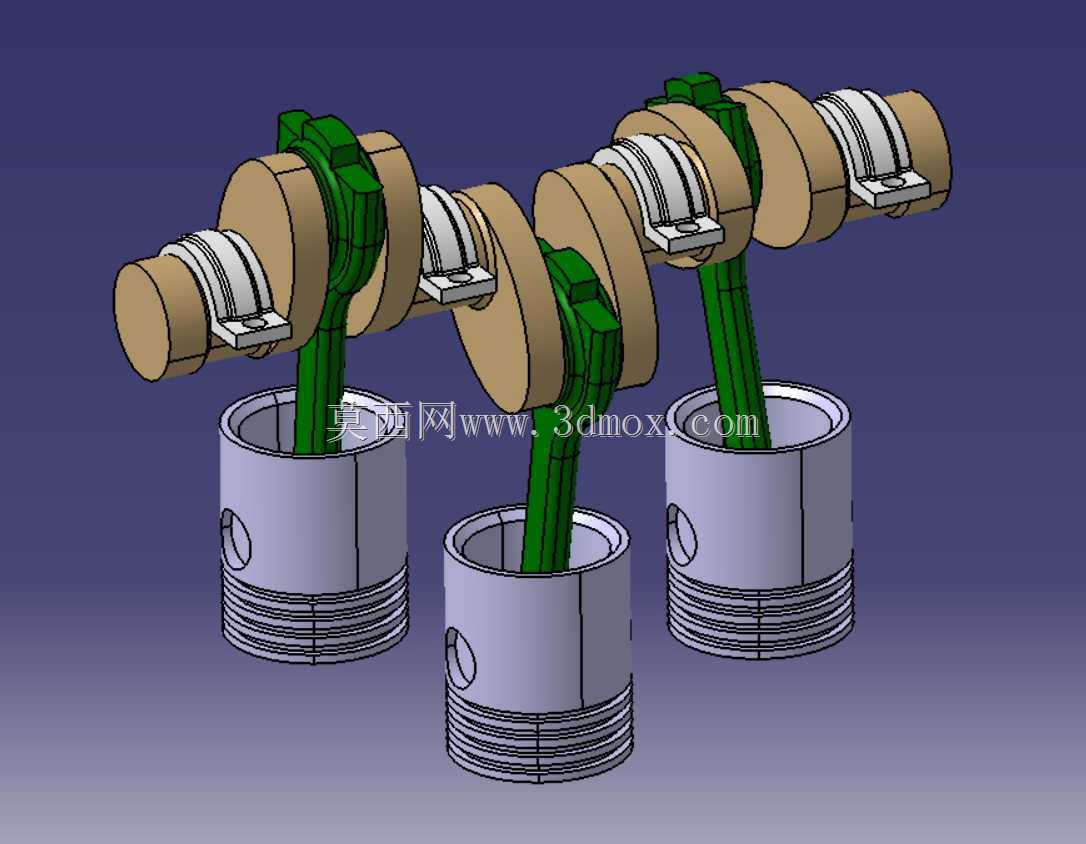

　　这套三缸内燃机核心运动总成的三维结构，完整还原了直列三缸动力单元中活塞往复运动与曲轴回转运动的联动关系，在小排量乘用车动力配套、小型工程机械动力源、农用机械驱动单元以及固定式发电机组的动力选型阶段，这类结构方案是工程师做运动干涉校验、布局边界确认的核心参考对象。

　　从实际装机用途来看，三缸内燃机凭借轴向尺寸紧凑、整机重量偏低、摩擦损耗更小的特性，广泛适配小排量代步车型、微型耕作设备、小型应急发电机组以及轻型园林机械的动力需求，这套模型把气缸、活塞、连杆、曲轴的装配配合关系完全具象化，结构设计人员在做初期方案排布时，可以直接参照各部件的相对位置，确认整机外围安装舱体的预留边界。三缸机型的曲轴曲拐按照120度相位角排布，运转时一阶往复惯性力矩可以通过平衡轴结构抵消，相比同排量四缸机型，少了一组活塞连杆组件，整机轴向长度能缩短近四分之一，对于前置前驱小型车的机舱布局来说，能给变速箱、散热模块、电控单元留出更多排布空间，这也是小排量动力单元大量选用三缸结构的核心原因。

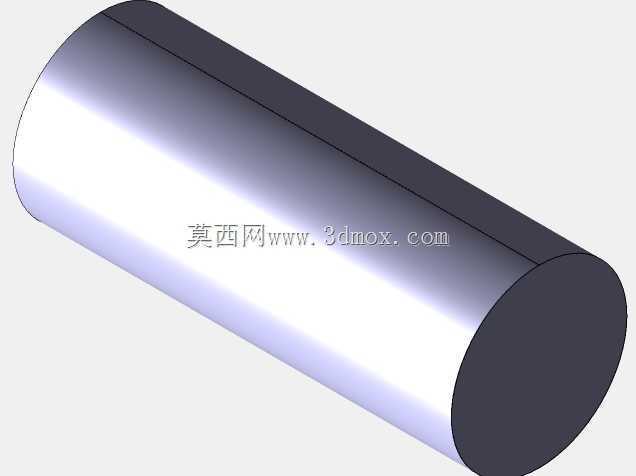

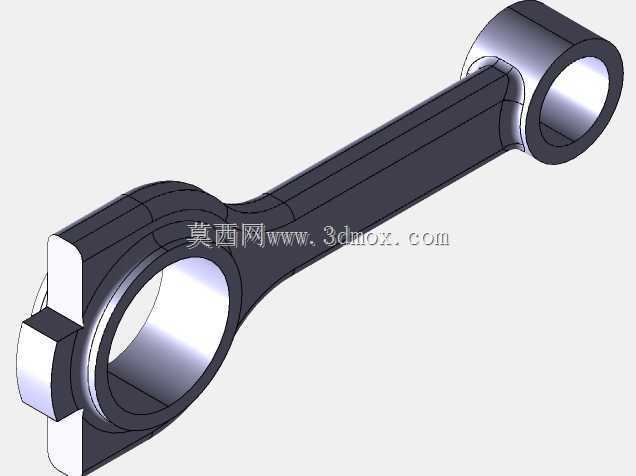

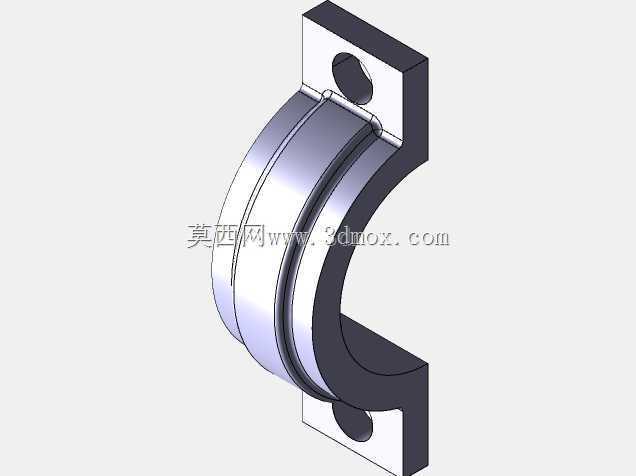

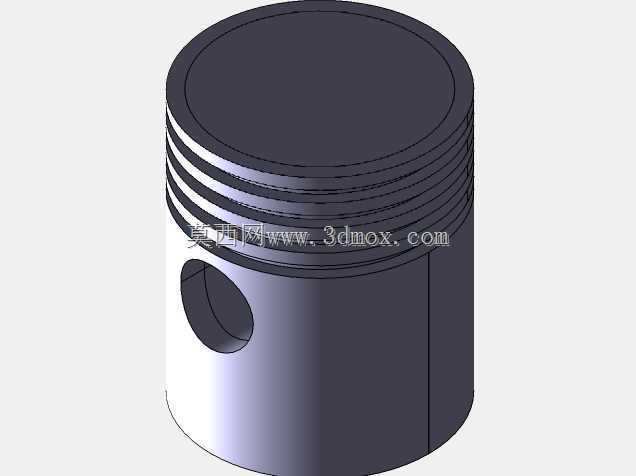

　　拆解各部件的设计逻辑来看，活塞部分采用裙部带环形环槽的结构，三道环槽分别对应气环与油环的安装位，工作时气环负责密封燃烧室内的高压燃气，避免压缩行程、做功行程出现气缸压力泄漏，油环则负责刮除气缸内壁多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销座孔位于活塞内腔居中位置，通过活塞销与连杆小头端形成铰接，连杆杆身采用工字形截面构型，在保证往复运动抗拉、抗压强度的前提下，尽可能降低自身重量，减小高速往复运动产生的惯性载荷。连杆大头端采用剖分式轴承盖结构，与曲轴连杆轴颈装配后通过螺栓锁紧，轴颈表面预留轴瓦安装间隙，运转时压力润滑油会在轴颈与轴瓦之间形成油膜，避免金属直接接触出现干摩擦磨损。

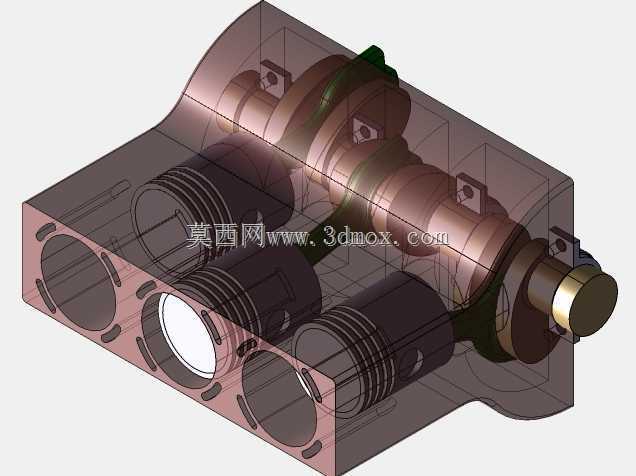

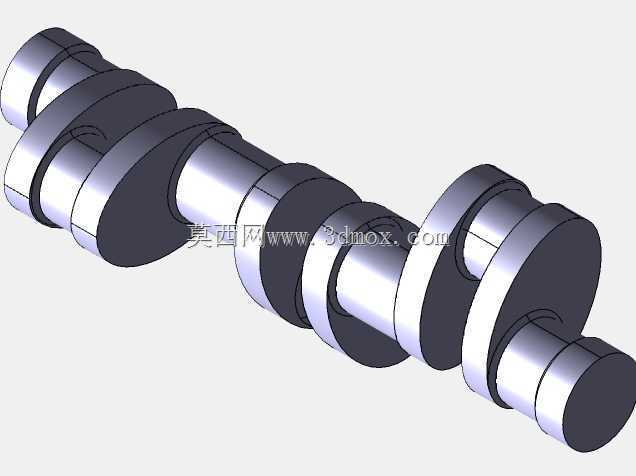

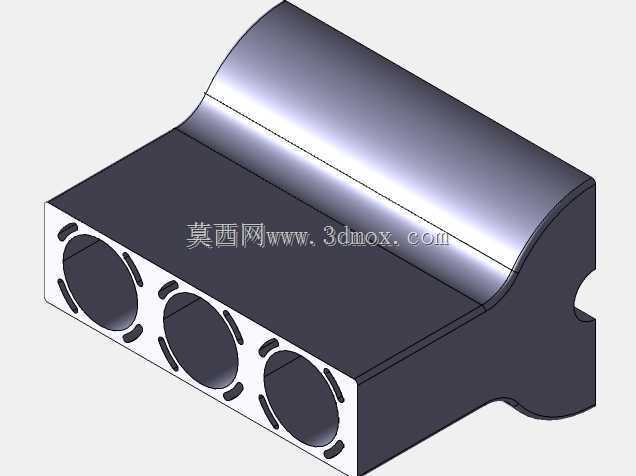

　　曲轴部分的结构设计完全匹配三缸点火顺序，三个连杆轴颈沿曲轴轴向依次排布，相邻轴颈相位差120度，曲轴两端的主轴颈支撑在缸体主轴承座内，主轴颈同样配置滑动轴瓦，曲轴输出端延伸出缸体外部用于连接飞轮与变速箱传动组件，自由端则预留皮带轮安装位，用于驱动冷却水泵、发电机、空调压缩机等外围附件。模型中气缸套采用薄壁圆筒构型，下端外壁预留散热鳍片结构，如果是风冷机型可以直接通过流动空气带走缸壁热量，水冷机型则可以将缸套压入缸体水套内部，通过冷却液循环实现温度控制。

　　从安装边界维度核对，三个气缸沿曲轴轴向等距排列，相邻气缸中心距与曲轴连杆轴颈的轴向宽度、连杆大头侧向间隙直接相关，设计阶段需要严格控制中心距尺寸：中心距过小会导致连杆运动过程中大头侧面与相邻缸体凸台出现运动干涉，中心距过大则会无谓增加整机轴向长度，违背三缸机型紧凑布局的设计初衷。活塞处于上止点位置时，活塞顶面与气缸盖底面之间预留规定的压缩间隙，这个间隙直接决定发动机的压缩比参数，是匹配燃油标号、燃烧效率的核心尺寸。连杆在随曲轴做摆转运动的全过程中，杆身侧面与气缸套内壁、曲轴箱内壁的最小间隙需要提前做运动包络校验，避免整机高速运转时出现部件磕碰。

　　在工程落地场景中，这类三维结构可以直接用于教学演示环节，把内燃机四个工作行程中活塞上下行、气门开闭、曲轴转动的对应关系直观呈现，也可以作为新机型研发阶段的结构验证基底，工程师在此基础上叠加缸盖、配气机构、润滑系统、冷却系统的外围结构，就能快速完成整套动力单元的方案建模，减少从零开始搭建基础运动结构的重复工作量。针对售后维修场景，拆解后的装配关系也能帮助维修人员快速理解活塞连杆组的装配顺序，确认连杆盖的安装朝向、活塞环的开口错位要求，降低重装过程中出现装配错误的概率。
