L型折返式实木扶手楼梯结构设计

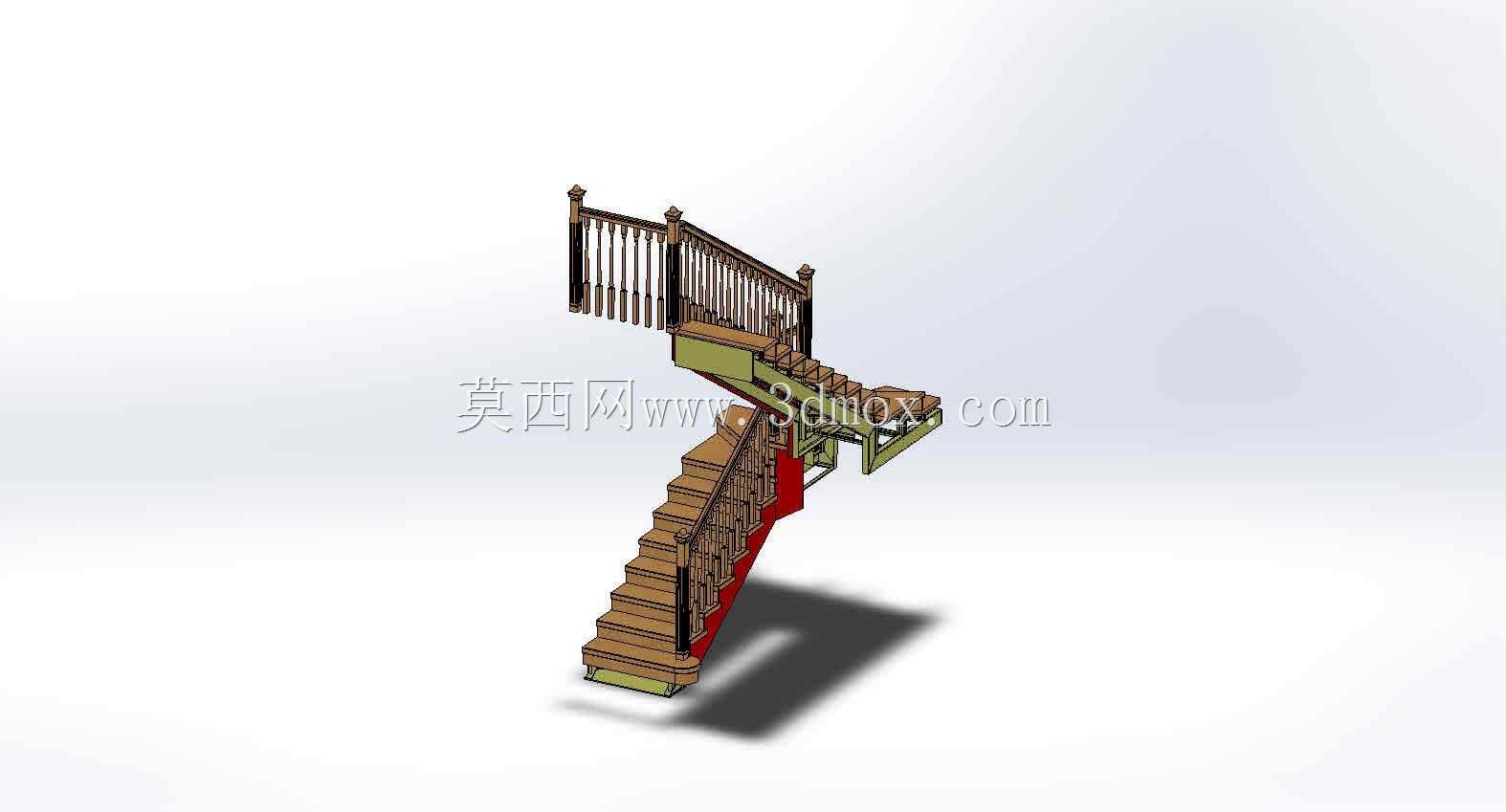

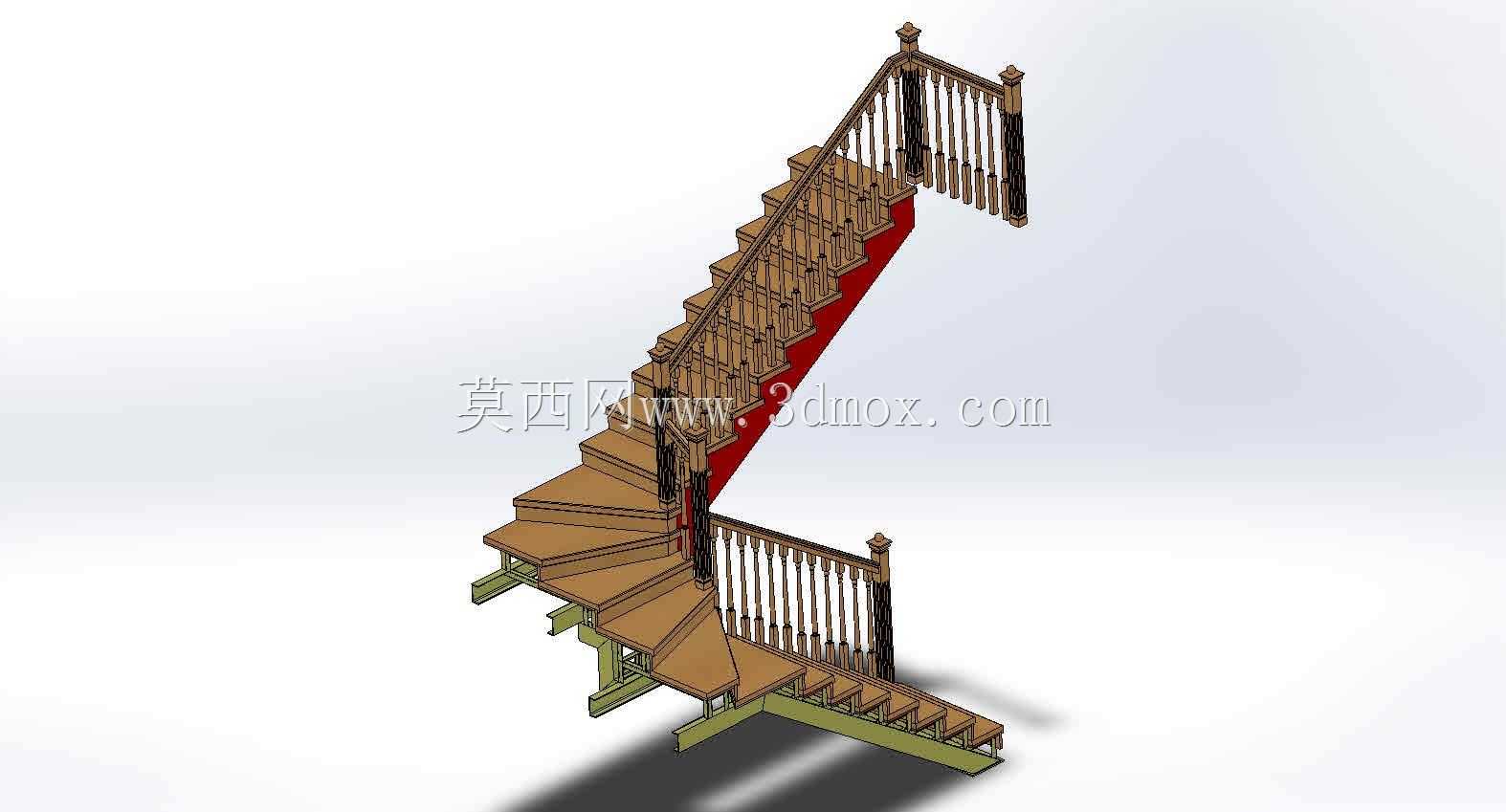

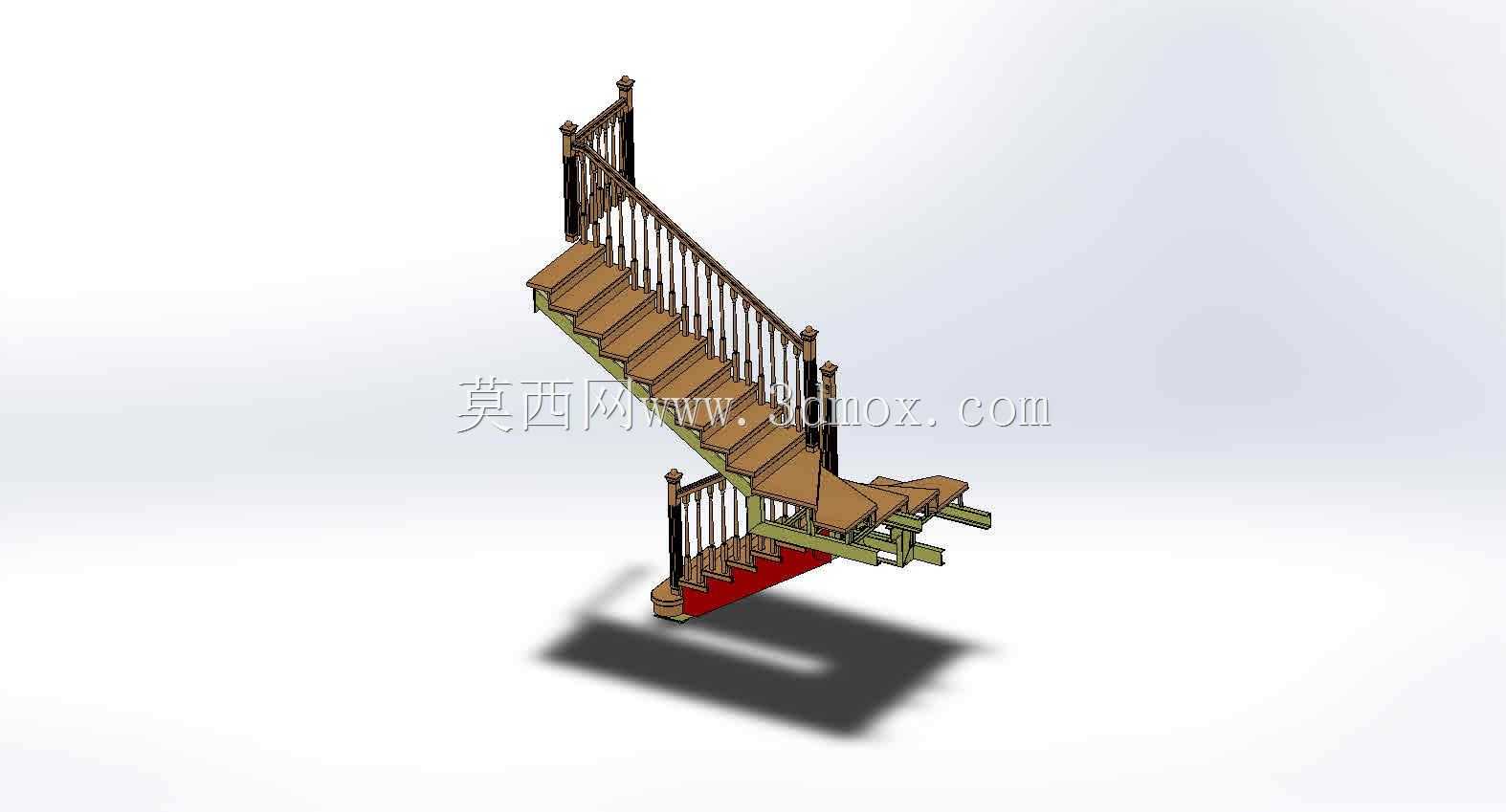

　　这款L型折返式楼梯的三维结构设计，主要适配复式住宅、小型商业空间的层间通行需求，在有限的平面占地内完成两层空间的垂直动线衔接，相比直跑楼梯可节省近40%的平面投影面积，同时折返平台的设置也能降低连续踏步带来的通行疲劳感，适配层高2.8米至3.2米的常规室内空间。从结构设计逻辑来看，整个梯段分为两段直跑部分，中间设置90度转向的休息平台，两段梯段的踏步高度统一控制在150mm至170mm区间，踏步宽度保持260mm至280mm的人体工程学适配尺寸，避免不同梯段步幅差异带来的通行磕碰风险。

　　梯段的承重结构采用侧边斜梁承载方案，斜梁与上下层的预埋承重件通过螺栓刚性连接，休息平台下方设置隐形支撑构件，在不破坏外观整体性的前提下满足整体承重要求，可承受每平方米不低于3.5kN的活荷载，符合民用建筑结构荷载的通用规范要求。扶手部分采用实木立柱与横向扶手搭配的结构，立柱间距控制在110mm以内，防止儿童穿行发生坠落风险，扶手高度设置为距踏步前缘900mm，转向平台处扶手连续无断点，保证通行过程中手部可全程依托。踏步板采用多层实木板叠加的结构设计，表面预留防滑条安装槽位，可根据实际装修需求嵌入铜质或橡胶防滑条，踏步前缘做圆角倒边处理，避免尖锐边角磕碰伤人。

　　梯段侧边的封板采用与扶手同材质的实木板材，既遮挡内部斜梁与连接固件提升外观整体性，也能防止物品从梯段侧边缝隙掉落。在安装边界的适配设计上，模型预留了与上层楼板、下层地面的连接调节余量，斜梁与地面的连接支座设置长圆孔，可适配地面±10mm的平整度误差，降低现场安装的找平难度；与上层楼板的连接端预留预埋件焊接位，可适配不同厚度的楼板结构，无需额外裁切主体构件。针对现场施工的适配性，整个楼梯拆解为斜梁段、踏步板、扶手立柱、休息平台板、封板五大类模块化构件，每个构件的连接位都设置定位止口，现场安装时可通过止口快速定位，无需反复测量校准，单组楼梯的现场安装时长可控制在4小时以内。

　　从实际使用场景出发，这款楼梯的结构设计兼顾了外观装饰性与结构实用性，木质构件的圆角处理避免了日常使用中的磕碰伤害，折返式的结构也让上下楼的动线更平缓，适合有老人与儿童的家庭场景使用；同时结构件的模块化设计也方便后期维护，单个踏步板或立柱出现磨损时可单独拆卸更换，无需拆解整段梯段。在三维建模过程中，所有构件的连接位都做了干涉检查，扶手立柱与斜梁的连接、踏步板与斜梁的搭接、休息平台与两段梯段的衔接都不存在装配冲突，每个连接孔位的尺寸都对应标准紧固件规格，可直接导出工程图用于生产下料。
