带滑块曲柄结构的椭圆形曲线绘制装置

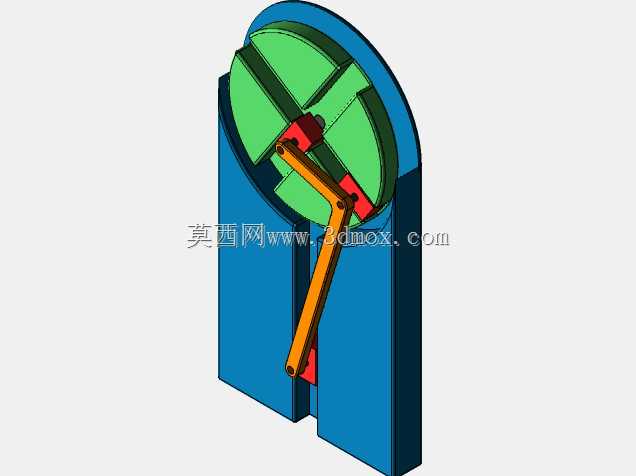

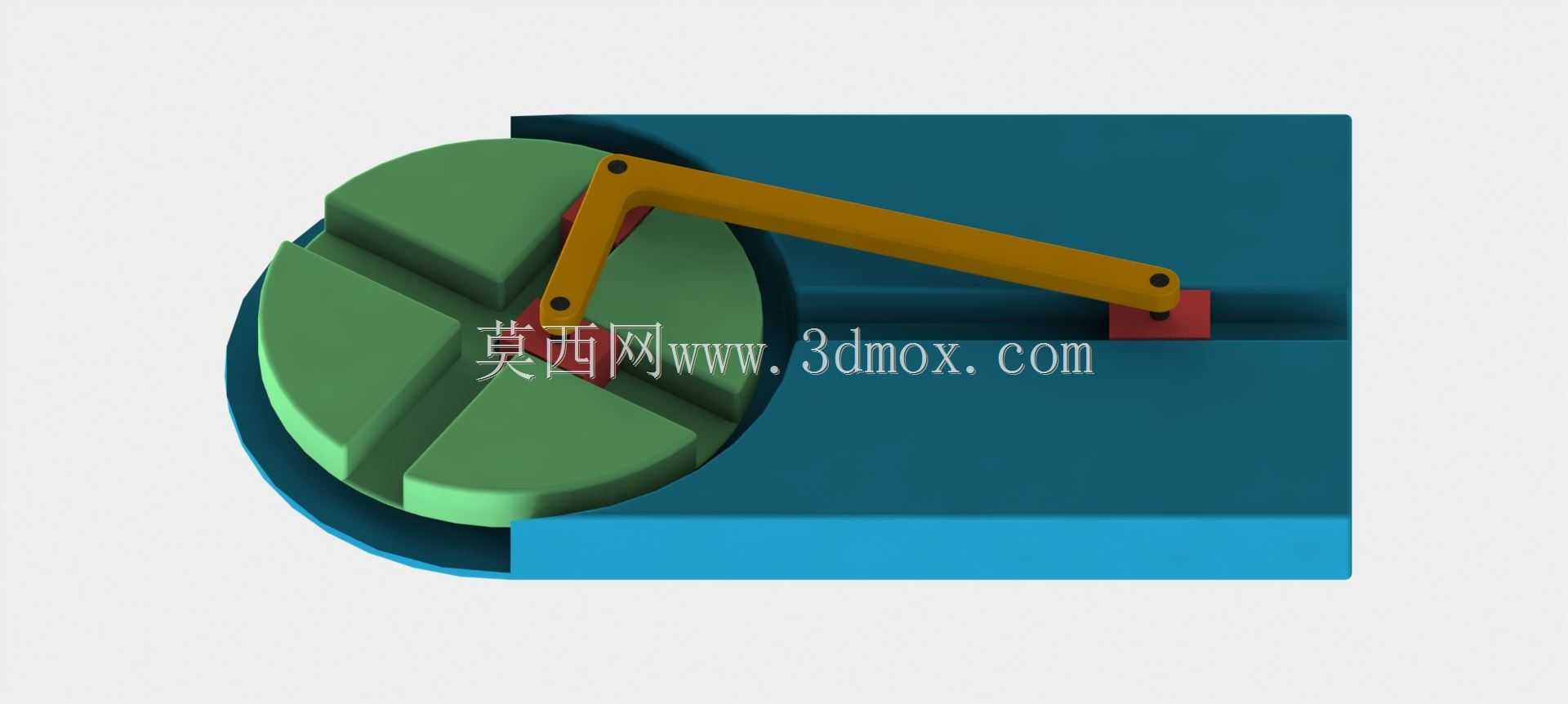

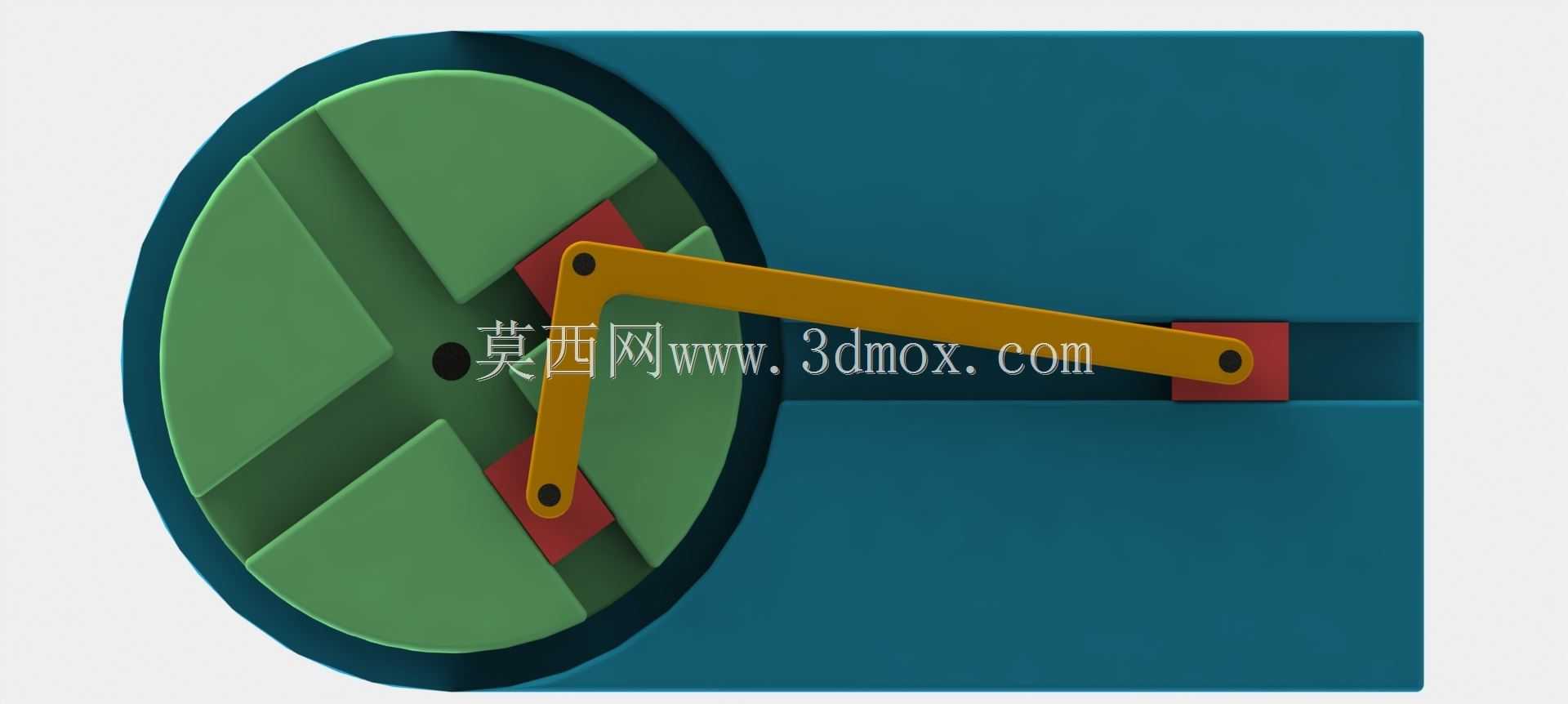

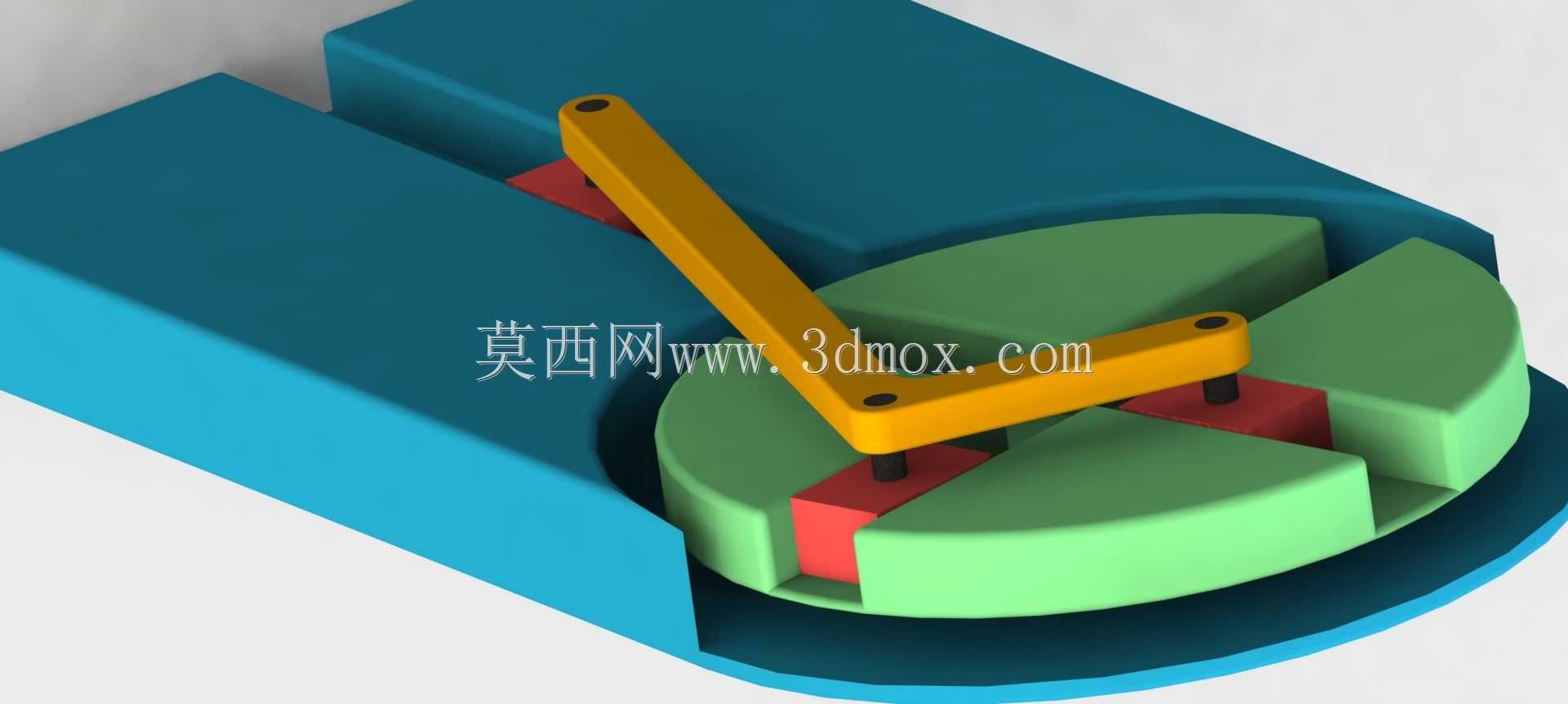

　　在机械原理教学演示、基础曲线加工轨迹验证的场景中，这类带滑块的椭圆曲线生成装置，是验证连杆运动轨迹、理解平面运动合成规律的典型实物载体。不同于纯数学公式推导的抽象讲解，实体结构能直观呈现固定轴回转、直线导轨滑动、连杆铰接三者配合下的轨迹生成逻辑，让学习者快速建立运动副约束与输出轨迹的对应认知。从功能实现逻辑来看，装置核心依靠回转圆盘上的偏心铰接点、刚性连杆、直线导轨内的滑动块三个核心运动部件完成动作：当圆盘绕中心固定轴做整周回转时，铰接在圆盘偏心位置的连杆一端随圆盘做圆周运动，连杆另一端与滑块铰接，滑块被约束在水平直线导轨内仅能做往复直线移动，此时连杆上预设的轨迹输出点，会在两个垂直方向运动的合成下走出标准椭圆形轨迹，轨迹的长短轴比例可通过调整偏心铰接点与圆盘中心的距离、连杆上轨迹点的铰接位置灵活改变，无需更换核心构件就能适配不同参数的椭圆轨迹演示需求。

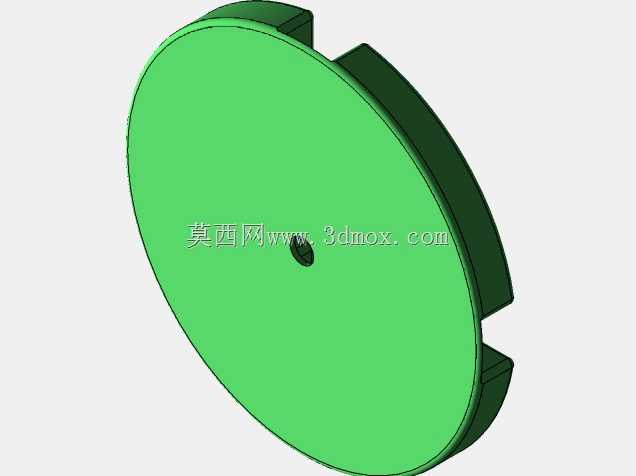

　　设计这类装置时，首先要确定运动副的间隙配合公差：圆盘与底座固定轴的配合选用H7/g6间隙配合，既保证回转顺畅无卡滞，又避免径向窜动过大导致轨迹偏移；滑块与导轨的配合选用H8/h7间隙配合，控制滑块在导轨内的侧向晃动量在0.02mm以内，防止因滑动间隙造成轨迹失真。其次要考虑构件的刚度匹配：连杆作为传递运动的核心受力件，选用矩形截面的铝合金型材加工，截面尺寸根据连杆长度核算挠度，保证运动过程中连杆的弹性变形量不超过0.01mm，避免因构件变形导致轨迹点位置偏差。回转圆盘的设计需预留多组偏心铰接孔位，孔位沿圆盘径向等距排布，每个孔位的位置公差控制在±0.01mm，方便快速调整偏心距来改变椭圆长轴尺寸。

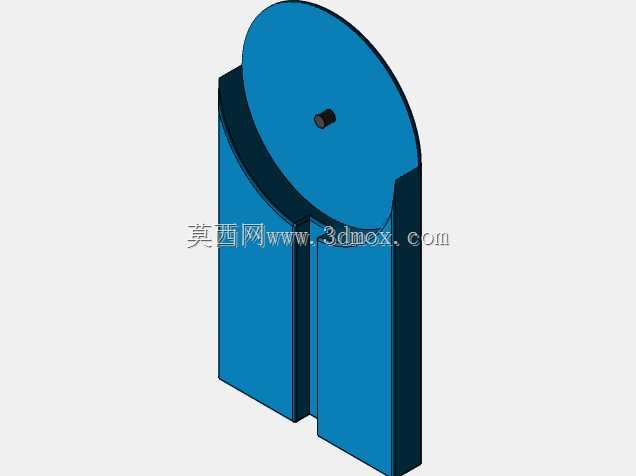

　　从安装边界来看，装置整体采用卧式平板底座结构，底座底部设置四个可调支撑脚，可调整底座平面的水平度，保证回转圆盘的轴线与底座平面垂直，避免因安装倾斜导致滑块运动卡滞；直线导轨通过内六角螺钉固定在底座上，导轨的安装基准面与圆盘中心的位置度公差控制在0.02mm以内，保证滑块运动方向的延长线恰好通过圆盘回转中心，消除安装误差带来的轨迹畸变。装置的整体外廓尺寸控制在300mm×200mm×120mm范围内，既可以放置在教学实验台面上供学生分组操作，也可以加装绘图笔架后直接在纸面绘制椭圆轨迹，还能作为小型加工设备的轨迹生成机构，用于薄型板材上的椭圆轮廓划线、异形曲面的轨迹走刀验证。

　　在实际使用过程中，需要定期在各铰接点的转动副位置添加少量润滑脂，减少铰接销轴的磨损，长期使用后如果出现轨迹偏差，可先检查导轨安装螺栓是否松动、铰接销轴是否出现磨损间隙，逐一排查调整后即可恢复轨迹精度。这类结构的设计思路也常被延伸应用到自动化设备的轨迹生成机构中，比如部分包装设备的异形封切轨迹、印刷设备的匀墨摆动轨迹，都是基于类似的曲柄滑块连杆组合结构演变而来，通过调整连杆铰接点位置就能快速适配不同的轨迹需求，相比数控轨迹控制方案结构更简单、成本更低、维护更便捷，适合对轨迹精度要求适中、动作循环固定的应用场景。
