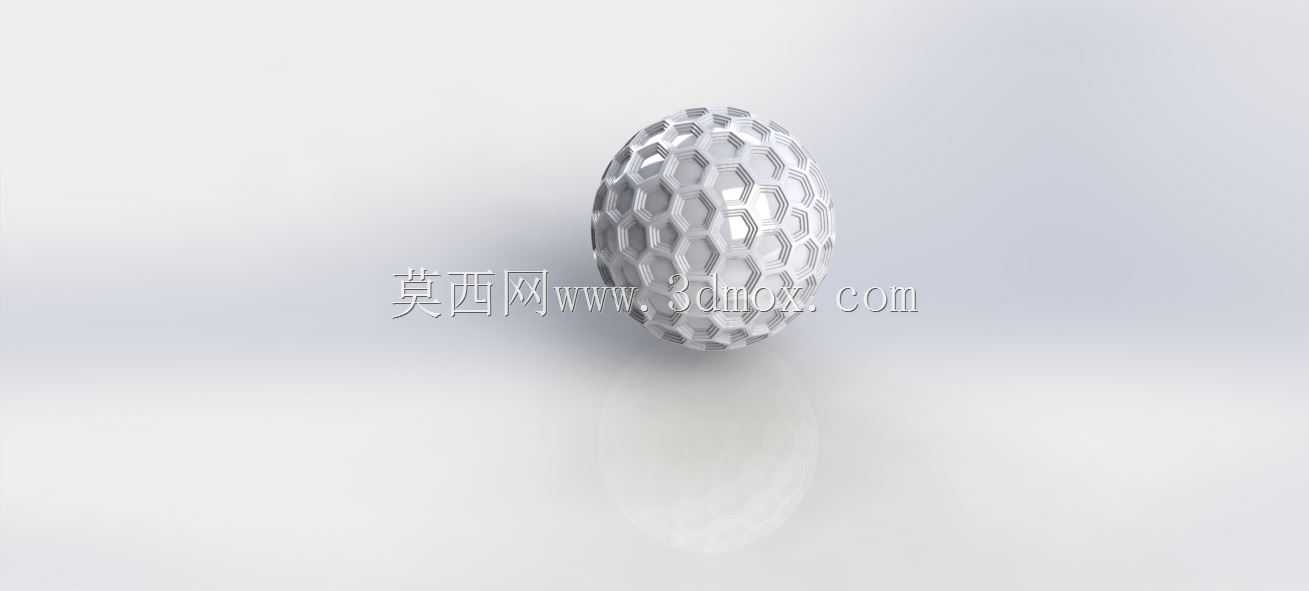

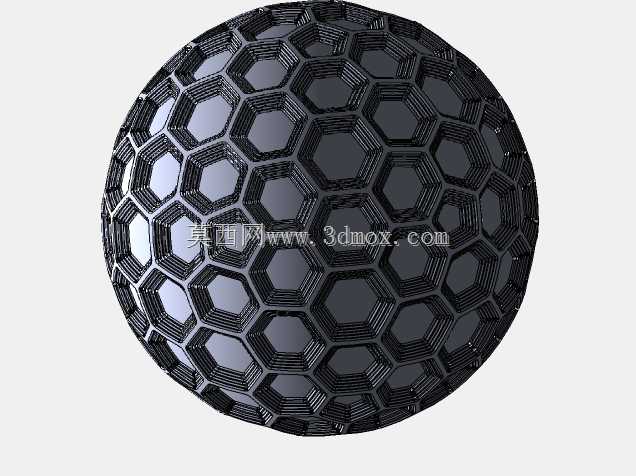

球面蜂窝凹凸纹理结构造型设计

项目分类:通用机械零部件 发布时间:2025-07-22 ID:1050456
  • 球面蜂窝凹凸纹理结构造型设计
  • 球面蜂窝凹凸纹理结构造型设计

  这类球面蜂窝纹理结构,最早的工程化应用思路来自仿生学对自然蜂巢结构的力学特性借鉴,正六边形密铺结构在曲面基底上的排布,能够在同等耗材占比下,让球面壳体获得远超光滑球面的抗冲击、抗形变能力,同时表面的凹凸结构还能额外提供流体扰流、增大接触摩擦力、分散表面应力的作用,目前这类结构已经在多个工程场景落地。在流体输送领域,部分阀类组件的阀芯球面端会采用类蜂窝凹坑结构,当介质高速流经球面时,凹坑内部会形成稳定的微型涡流层,将介质与球面的直接滑动摩擦转化为涡流层间的滚动摩擦,大幅降低介质对阀芯表面的冲蚀速率,同时减少紊流带来的管路振动与噪音,这类设计在高压差工况的调节阀、节流阀上已经有成熟应用,设计时需要注意凹坑的深度不能超过球面壁厚的三分之一,避免局部应力集中导致球面受压变形,同时相邻六边形单元的棱边需要做R0.2-R0.5的圆角过渡,防止棱边处出现介质冲蚀的沟槽缺陷。

  在承压壳体领域,部分轻量化压力容器的球形封头会采用外凸式蜂窝加强结构,相比传统的光滑球面封头,在同等承压等级下,蜂窝结构的封头壁厚可以降低40%左右,整体重量能减少35%以上,设计这类结构时需要先确定球面的基准曲率半径,再根据球面的弧面展开特性,对正六边形单元做曲面投影变形修正,保证每个六边形单元的边长在曲面上保持一致,避免出现单元大小不均导致的局部应力薄弱点,同时蜂窝单元的排布要从球面的极点位置开始向赤道方向逐圈扩散,每一圈的单元数量需要根据所在纬度的球面周长做匹配计算,防止到赤道位置出现单元挤压变形或者排布间隙过大的问题。在防滑接触部件领域,部分手动操作的球形旋钮、球形手柄表面会采用内凹式蜂窝纹理,相比传统的滚花纹理,蜂窝纹理的触感更柔和,长时间操作不会磨手,同时凹凸结构的防滑性能在沾有少量油污、水渍的工况下依然能保持足够的接触摩擦力,设计这类民用级别的球面蜂窝结构时,需要控制凹坑的深度在0.8-1.2mm之间,棱边圆角不小于R0.3,避免凹坑过深积存污垢,同时要保证每个六边形单元的棱边走向与手指握持时的施力方向形成一定夹角,最大化防滑效果。

  从建模逻辑来看,这类球面蜂窝结构不能直接用平面蜂窝投影到球面的方式生成,因为平面正六边形直接投影到球面上会出现靠近赤道位置的单元严重拉伸变形,棱边长度不一致的问题,正确的建模思路是先建立基准球体,提取球面的UV参数线,在球面上以极点为中心做等角度的环形分区,每个分区内按照球面弧长等距划分六边形单元的顶点,再通过曲面放样生成每个蜂窝单元的凹凸结构,最后对所有棱边做统一的圆角过渡,这样生成的结构每个单元的弧长边长一致,壁厚均匀,不会出现局部应力集中的问题。

  在安装边界方面,这类带蜂窝纹理的球面结构如果作为阀芯使用,球面的两端需要预留光滑的圆柱定位轴段,轴段与球面的同轴度公差要控制在0.02mm以内,轴段表面粗糙度不高于Ra1.6,保证与阀座的配合精度;如果作为承压封头使用,球面的赤道边缘需要预留焊接坡口或者法兰连接的止口结构,蜂窝纹理的排布要距离连接边缘至少15mm的距离,避免连接位置的应力传递到蜂窝结构处导致开裂;如果作为操作手柄使用,球面底部需要预留内螺纹安装孔或者卡接槽,纹理区域要覆盖人手握持的全部接触范围,边缘位置的纹理深度要逐渐过渡到0,避免边缘硌手。另外这类结构在做有限元分析时,需要重点关注蜂窝单元棱边位置的应力集中系数,正常工况下棱边的应力集中系数不应该超过2.5,如果超过这个数值就需要调整圆角大小或者凹坑深度,避免长期循环载荷下出现疲劳裂纹。
