机架式磷酸铁锂储能电池模组结构设计

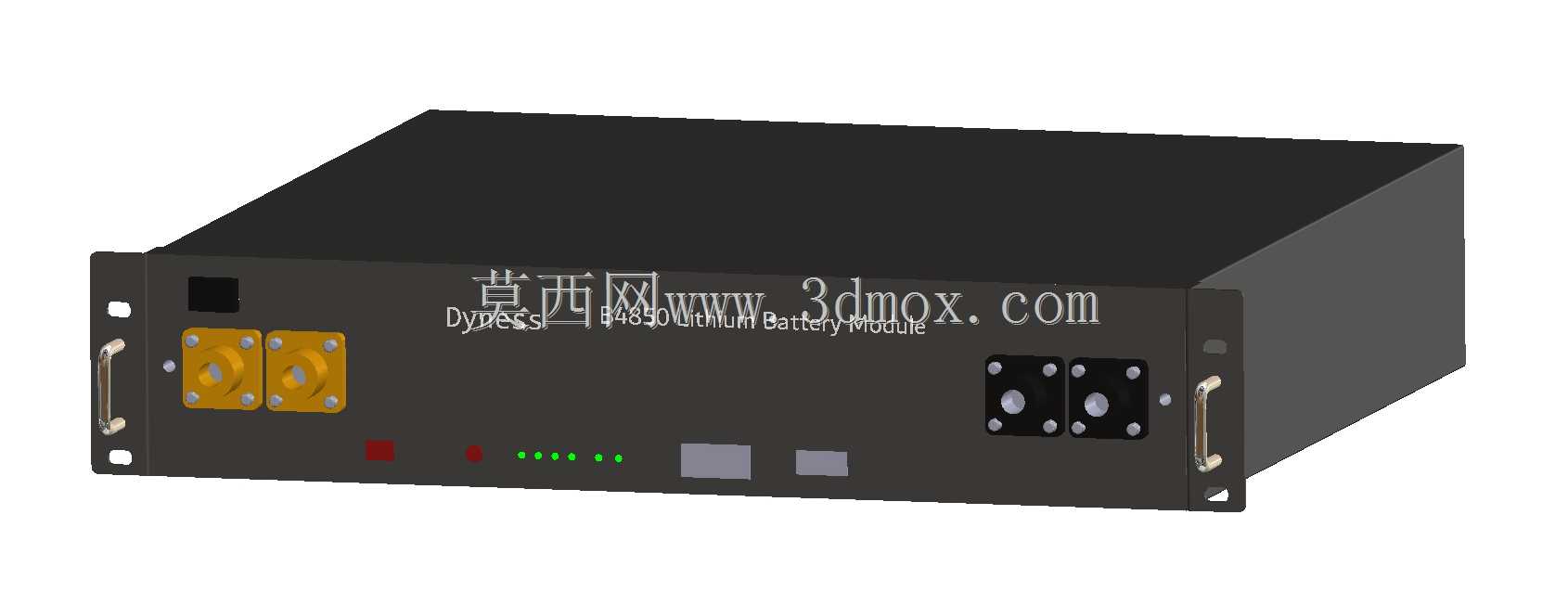

　　从功能结构来看，这款模组把BMS管理板直接集成在箱体内部，不需要外配独立的电池管理单元，前面板上预留的状态指示灯，能直接反馈每一串电芯的电压状态、整体SOC剩余容量、故障告警信息，运维人员在机柜正面就能直接读取设备运行状态，不需要拆开箱体或者连接上位机排查。前面板两侧的大电流接线端子采用防误插的极性区分设计，正负极端子的结构尺寸做了差异化处理，现场接线时不会出现正负极接反的低级失误，端子旁预留的通信接口，可以直接并联多组同规格模组实现容量扩容，扩容时只需要通过通信线把各模组的BMS接口并联，就能自动实现模组间的均流控制，不需要额外配置主控单元，适配不同容量需求的场景，小容量场景可以单组使用，大容量场景可以多组并联堆叠，适配从2.4kWh到几十kWh的不同容量需求。在通信基站备电、户用储能扩容、小型工商业储能后备、机房UPS配套这些场景里，机架式安装的储能电池模组一直是选型里的高频选项，这款48V电压等级的磷酸铁锂模组，就是针对标准19英寸机柜安装场景做的结构设计，建模过程里优先对齐了机柜安装的通用边界，整体采用标准机架单元的宽度尺寸，深度适配常规通信机柜、储能机柜的内部安装深度，前面板预留的安装挂耳完全匹配机柜立柱的方孔安装位，不需要额外做转接件就能直接固定，安装时只需要对准立柱孔位拧上固定螺丝即可，单人就能完成上架操作，不需要额外的吊装辅助。

　　箱体结构采用钣金折弯焊接成型，外部做了黑色哑光喷塑处理，既满足机房设备的外观一致性要求，也能提升壳体的耐锈蚀、耐绝缘性能，箱体侧面预留的散热缝隙，配合内部电芯的自然散热结构，不需要额外加装散热风扇就能满足持续充放电的散热需求，减少了风扇带来的故障点和运行噪音，适合对噪音敏感的通信机房、办公区配套储能场景。前面板上的拉手采用内嵌式旋转结构，上架时可以拉出拉手辅助搬运定位，安装完成后可以把拉手折回贴合面板，不会突出面板占用机柜前部的走线空间，面板上预留的接地端子，可以直接连接机柜的接地排，满足机房设备的接地安全规范。

　　建模过程中对内部的电芯排布做了结构化的堆叠设计，电芯之间预留了均匀的膨胀间隙，避免长期充放电循环过程中电芯膨胀挤压导致的结构变形，BMS板的安装位置做了绝缘隔离处理，和电芯组、金属壳体之间都预留了绝缘间隙，避免高压串入低压控制回路带来的安全隐患。接线端子的载流能力完全匹配模组最大充放电电流的要求，端子连接部位做了镀锡处理，降低大电流通过时的接触电阻，减少长期运行时的接头发热问题。从安装边界来看，这款模组上架后不会超出机柜的前部平面，后部也不会触碰机柜后部的走线架和配电单元，上下方向的尺寸适配标准机架U位的高度要求，多组堆叠安装时，上下模组之间预留的通风间隙可以形成自然的散热风道，不会因为堆叠安装导致下层模组的热量无法散出。

　　在实际选型应用中，这类模组可以直接替代传统的铅酸蓄电池组，相同容量下体积只有铅酸电池的三分之一，重量也降低一半以上，而且循环寿命远高于铅酸电池，适合在空间有限的通信基站、户外一体化机柜、户用储能柜里安装使用，模块化的结构也方便后期的维护更换，单组模组出现故障时可以直接单独下架更换，不需要整组电池拆解，大幅降低运维的时间成本。建模时对所有的安装孔位、配合间隙都做了公差适配，钣金件的折弯半径、抽牙孔的尺寸都符合常规钣金加工厂的工艺要求，不需要额外开模就能直接生产加工，前面板的丝印位置、指示灯开孔尺寸都匹配常用的标准指示灯件，结构件的通用性很强，不需要定制特殊规格的五金件就能完成整机组装。
