11mm规格凯华鼠标滚轮编码器结构

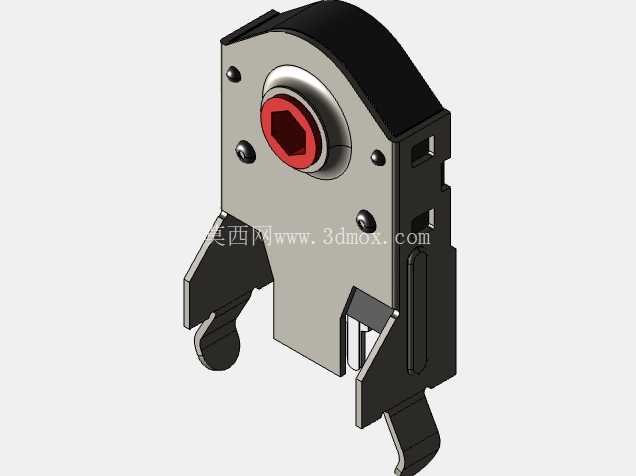

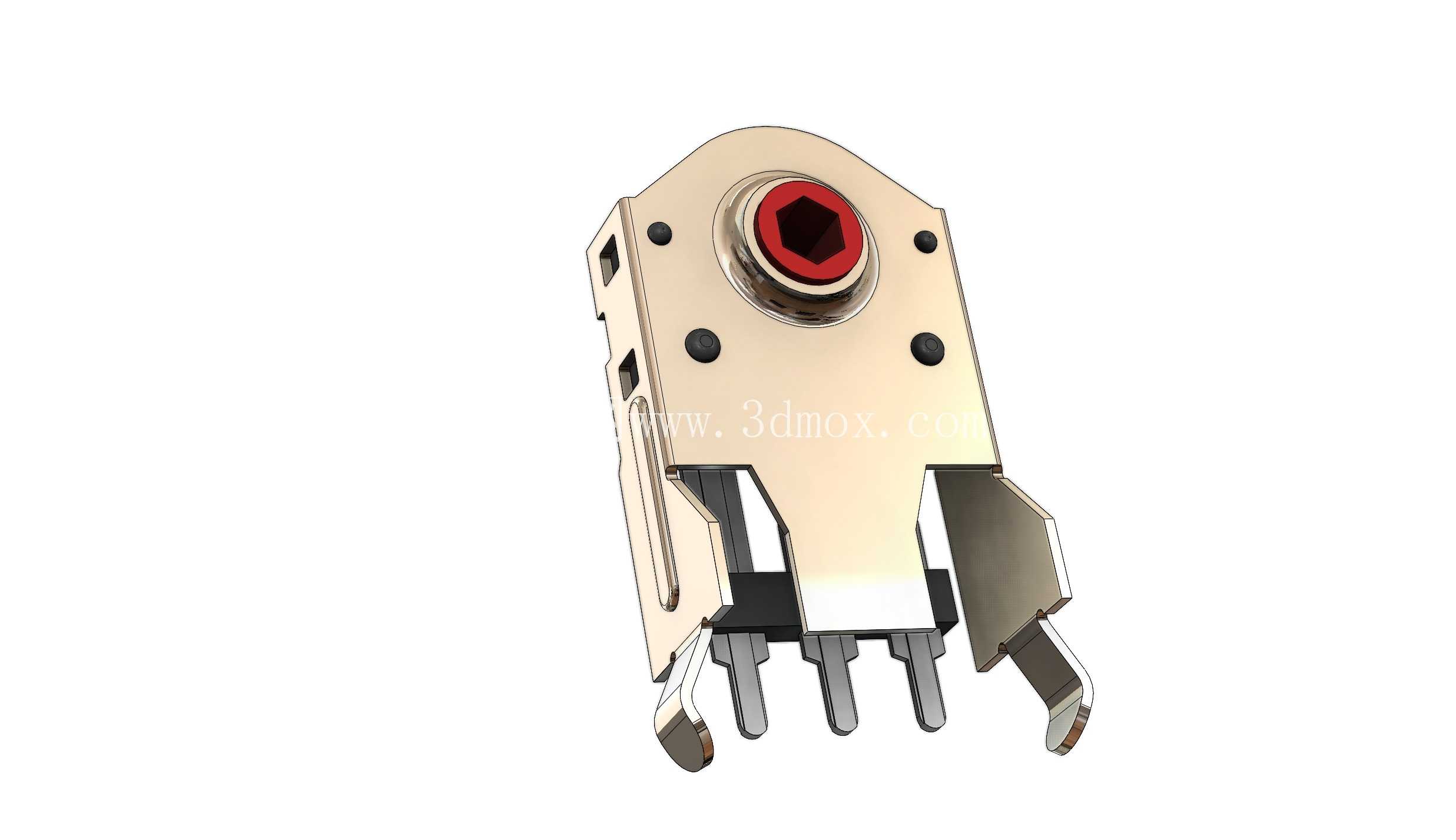

　　从实际应用场景来看，这类编码器主要负责把滚轮的旋转角位移转化为电信号，传递给主控芯片实现页面滚动、缩放、自定义快捷键触发等功能，相比传统的光栅式结构，接触式编码器的抗震性更好，在无线鼠标的紧凑内部空间里不需要额外布置发光、接收元件，能节省更多PCB板上的布局空间，给电池、天线模块留出余量。从结构设计思路上看，这款编码器的主体采用耐高温工程塑料做基座，金属冲压引脚兼顾结构固定与电路导通功能，中间的六角轴孔适配标准尺寸的鼠标滚轮胶圈，轴孔周围的红色定位圈是手感阻尼的核心调节结构，通过内部弹片与触点的配合，转动时会产生清晰的段落感，不同的弹片预压角度可以调整段落阻尼的大小，适配办公鼠标的轻柔手感或者游戏鼠标的清脆反馈需求。日常接触的消费级外设里，鼠标滚轮的手感一致性、寿命表现，核心取决于内置的旋转编码器结构，这款适配11毫米安装尺寸的凯华编码器，是目前主流轻量化游戏鼠标、办公无线鼠标里应用极广的核心传感部件。很多结构工程师在做鼠标整机堆叠的时候，往往会忽略编码器的安装边界对滚轮行程、侧键布局的影响，这款模型完整还原了编码器的实际装配尺寸，能直接导入整机装配体做干涉检查，省去反复打样测量的冗余步骤。

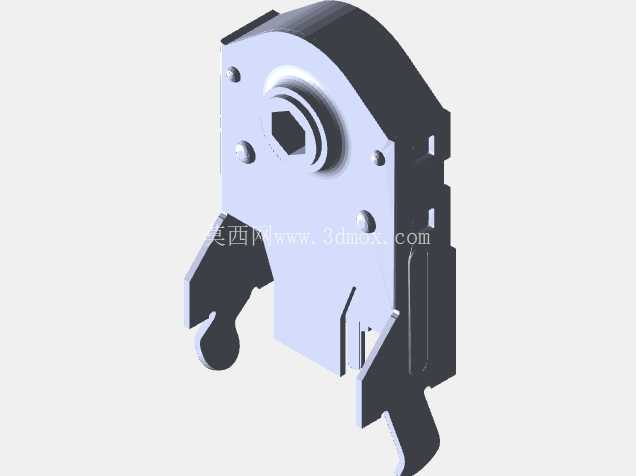

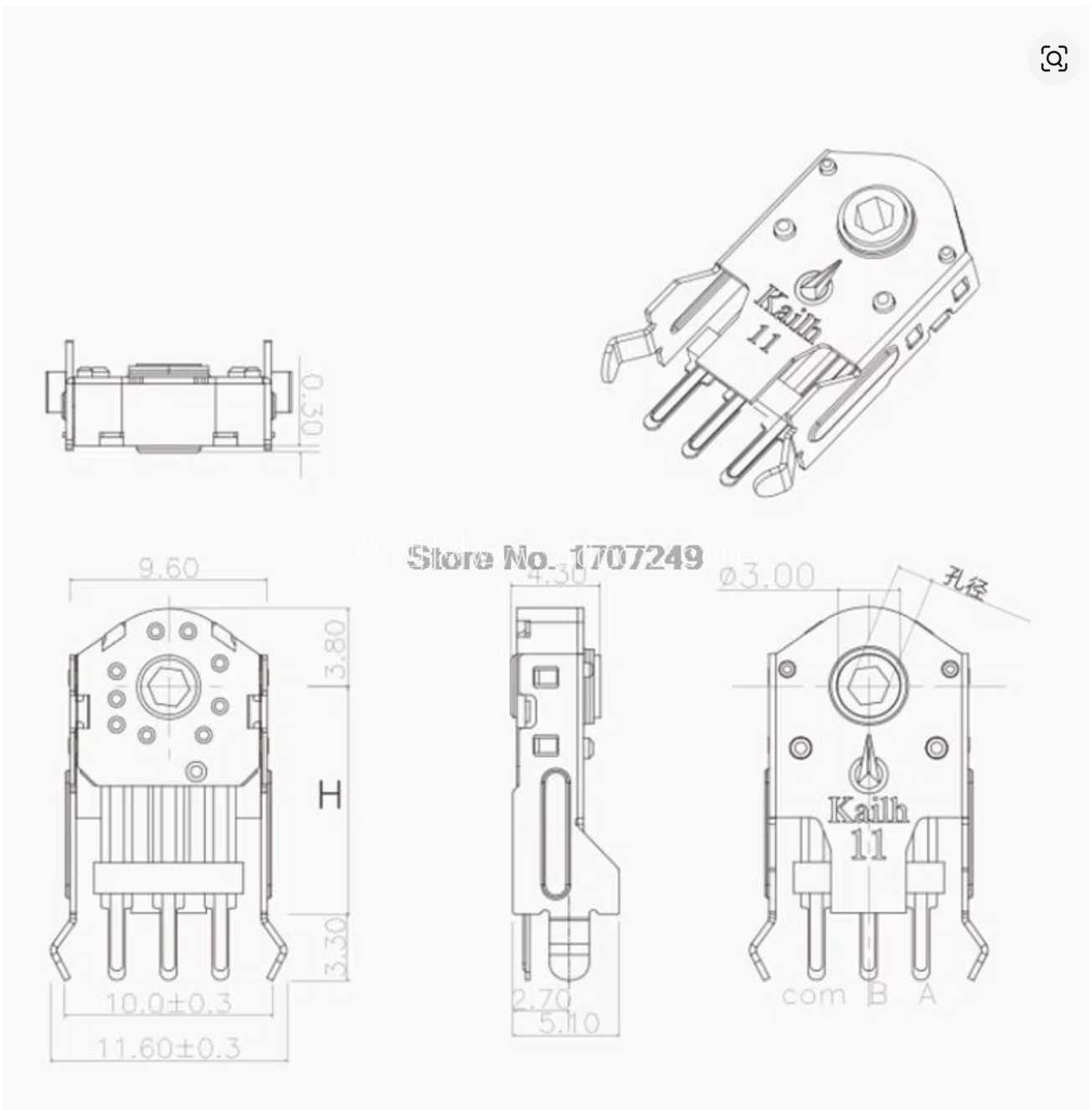

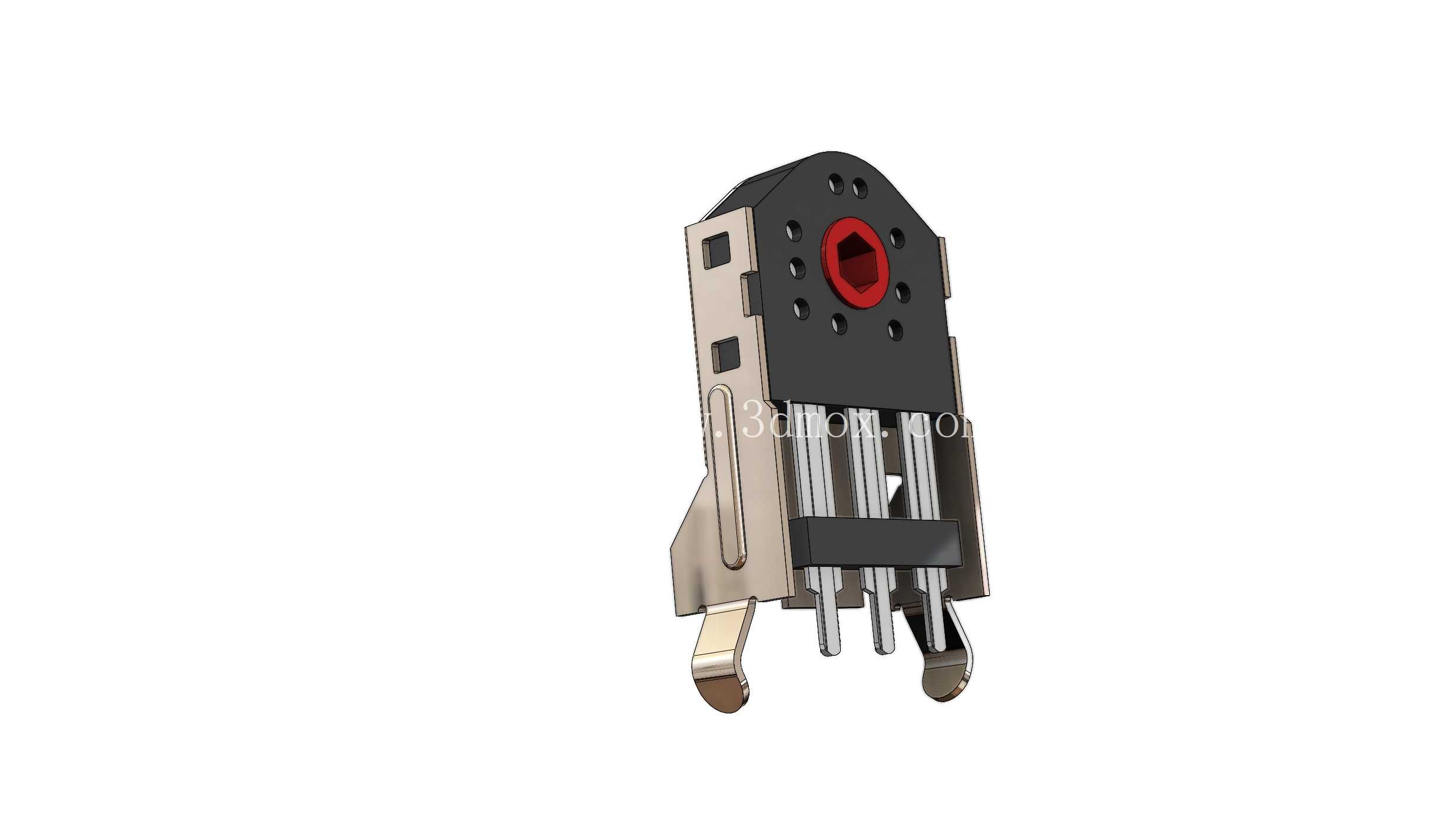

　　安装边界方面，这款编码器总高度控制在11毫米，引脚间距符合主流鼠标PCB的通用焊盘规格，侧面的金属固定弹片可以卡在PCB的定位孔内，避免焊接后出现歪斜，编码器背部的定位柱能进一步限制装配位移，保证滚轮转动时不会出现偏心晃动。很多新手工程师在选型时容易只看编码器的总高度，忽略引脚伸出长度、轴孔中心到基座底部的距离，导致装配后滚轮与上壳的缝隙不均匀，或者滚动时摩擦外壳内壁，这款模型完整还原了所有细节尺寸，包括弹片的翘起高度、引脚的折弯角度、轴孔的内六角公差，导入装配后可以直接模拟滚轮的转动行程，检查与周围微动、电池、中壳加强筋的间隙是否符合设计要求。

　　从功能特性上看，这款编码器的额定转动寿命能满足主流外设的使用需求，触点部分采用镀金处理，避免长期使用后出现氧化导致的滚轮跳帧、信号失灵问题，基座的塑料材质可以耐受波峰焊的高温，不会在SMT贴片过程中出现变形、融化的问题。实际做结构堆叠的时候，要注意编码器上方需要留出至少0.3毫米的间隙给滚轮的转动空间，侧面与侧键微动的距离要大于1毫米，避免按压侧键时碰到编码器本体产生异响，引脚焊接处要预留焊盘的拖锡空间，不要在引脚周围布置过孔或者走线，防止焊接时出现连锡短路。

　　很多人觉得编码器是小零件，不需要精确建模，但实际量产中，编码器的尺寸公差累积往往是导致滚轮手感不一致、装配卡滞的主要原因，用精确的三维模型做前期的堆叠验证，能在开模前就发现大部分干涉问题，减少后续改模的成本。这款模型还还原了编码器侧面的定位卡扣结构，这个卡扣是用来固定编码器在PCB上的位置，过波峰焊时不需要额外的治具压住，就能保证编码器的垂直度，避免焊接后倾斜导致滚轮偏心。另外，轴孔的深度也做了精确还原，设计滚轮的时候，滚轮的插轴长度要比轴孔深度短0.2毫米，避免插到底后顶住编码器内部结构，导致滚轮转动卡滞，插轴的六角尺寸要和轴孔做小间隙配合，公差控制在0.05毫米以内，保证转动时没有虚位，不会出现滚轮空转的问题。
