大口径菲涅尔聚光透镜结构设计

这款大口径菲涅尔透镜的结构设计，核心围绕聚光照明场景的实际使用需求展开，在光学性能与结构安装的平衡上做了多轮细节调整。日常在户外投光照明、舞台聚光灯具、太阳能聚光采集装置中，这类大口径薄型透镜的应用十分普遍，相比传统球面凸透镜，它能在更短的焦距下实现同等聚光效果，同时大幅降低元件自身重量与材料占用，适配轻量化灯具的装配需求。

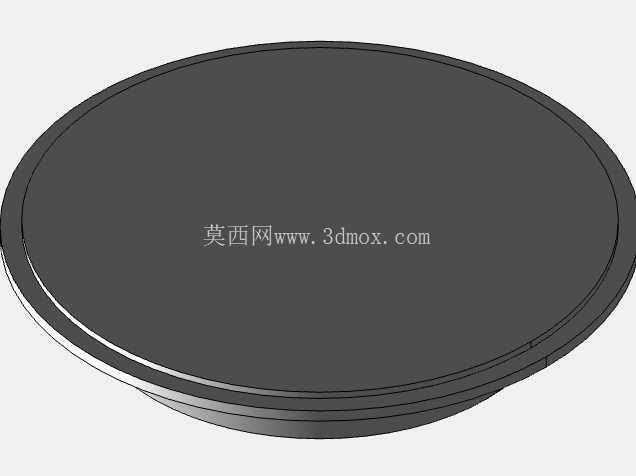

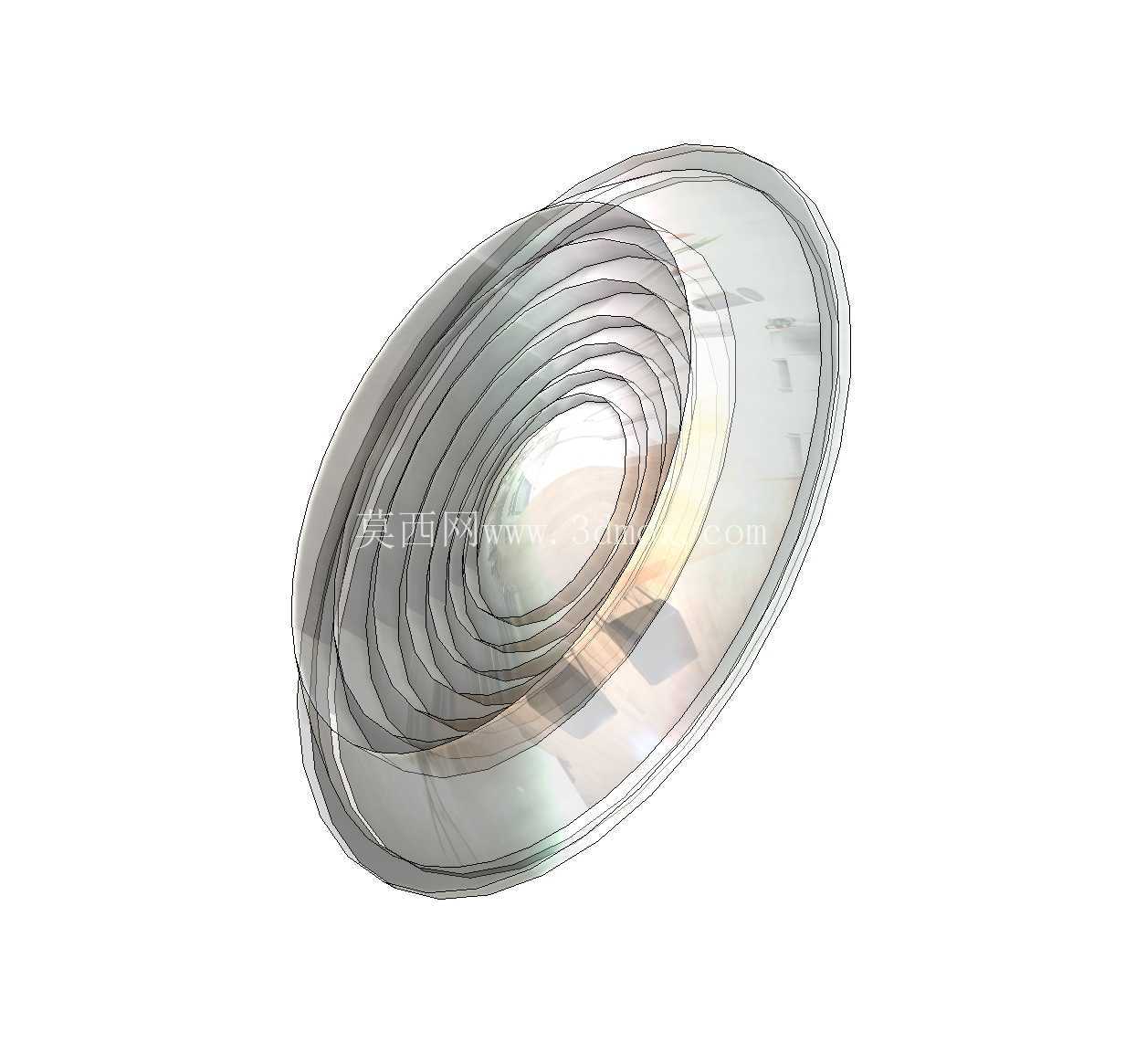

从结构设计思路来看，整个透镜采用等厚环带锯齿的菲涅尔结构，将传统球面透镜的曲面曲率拆解为多个同心环带的微锯齿面，每个环带的折射角度单独校准，保证平行入射光线经过透镜后能精准汇聚到预设焦点位置，避免传统厚透镜存在的边缘球差问题。透镜整体外轮廓为圆形，有效通光口径控制在133mm，整体厚度仅21mm，相比同焦距的传统玻璃凸透镜，厚度缩减超过70%，不管是采用光学塑料注塑成型还是光学玻璃压铸成型，都能有效降低成型过程中的材料内应力，减少成型后透镜面型变形导致的聚光偏差。

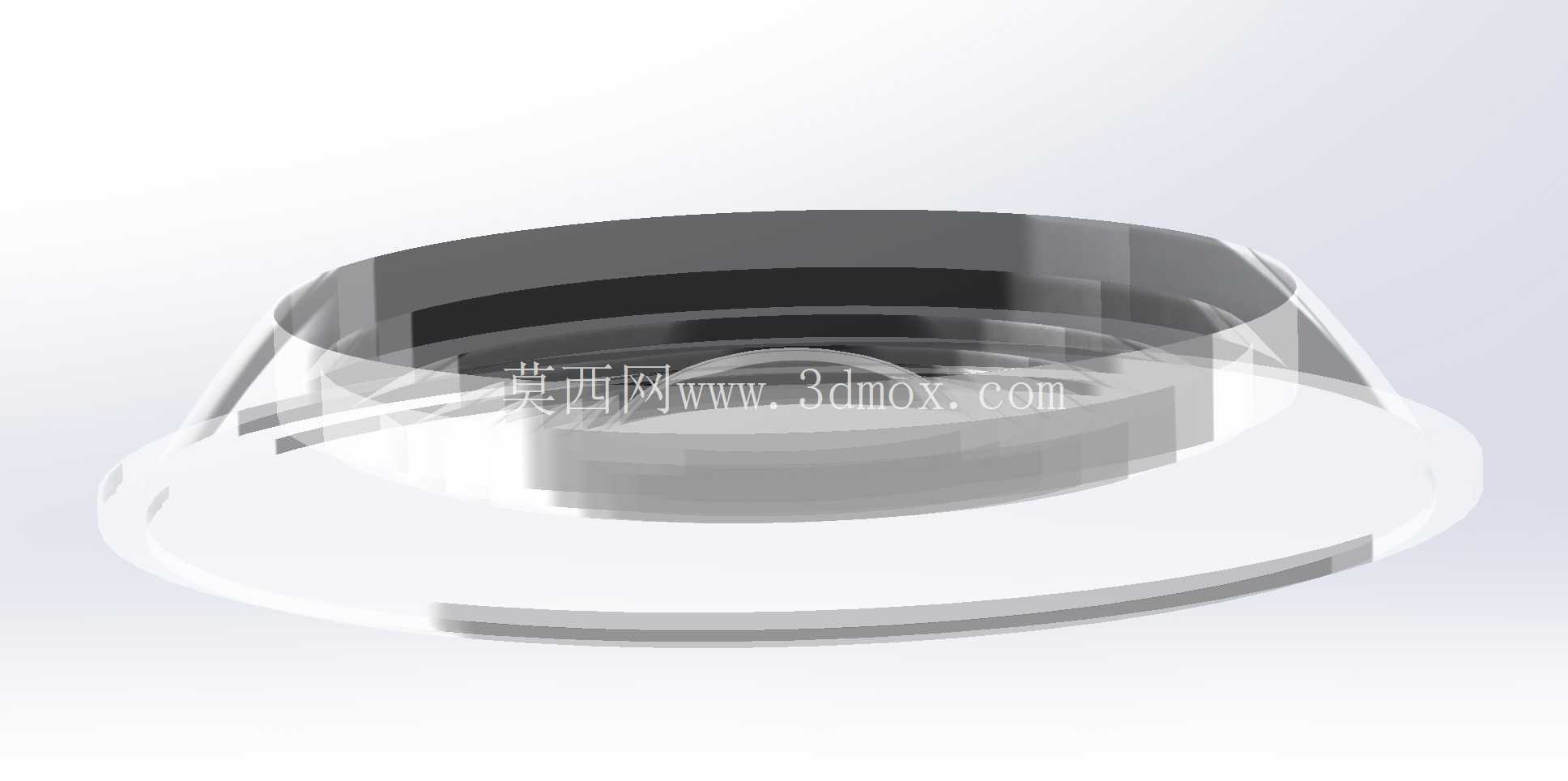

在安装边界的设计上，透镜外缘预留了平整的装配压边，压边宽度控制在3mm，表面做哑光磨砂处理，避免边缘杂散光反射影响出光效果，压边上均匀分布三个定位缺口，对应灯具灯座上的定位凸台，装配时无需额外调整角度即可快速对位，保证透镜光轴与光源中心的同轴度误差控制在0.2mm以内。透镜的非工作面也就是背面设计为平面，可直接贴合在灯具的密封胶圈上，配合压边结构实现IP65级的密封装配，满足户外使用的防水防尘要求。

实际使用过程中，这类透镜搭配COB集成光源使用时，可在1米距离下形成直径约0.8米的均匀聚光光斑，中心照度相比无透镜的裸光源提升4倍以上，同时环带锯齿的齿高控制在0.3mm以内，齿尖做R0.05mm的圆角处理，既避免成型过程中齿尖填充不满导致的光学缺陷，也能减少使用过程中齿尖磕碰损坏的概率。透镜的工作面做了硬化镀膜处理，表面硬度达到2H以上，可抵御日常擦拭、户外风沙磨损，延长元件使用寿命。

在成型工艺适配性上，整个透镜的脱模斜度控制在1.5°，所有环带锯齿的面型都顺着脱模方向设计，没有倒扣结构，不管是采用光学PMMA注塑还是光学玻璃压铸，都能实现顺利脱模，无需复杂的抽芯结构，降低模具加工难度与成型生产成本。透镜的平面度公差控制在0.1mm以内，环带面型的轮廓度公差控制在0.02mm，保证批量生产时每个透镜的聚光效果一致性，避免出现光斑偏移、照度不均的问题。

针对不同场景的适配需求，透镜的焦点距离设计为70mm，光源安装位置可在焦点前后5mm范围内调整，即可实现聚光角度从15°到30°的连续变化，适配不同投射距离的照明需求，无需更换透镜即可完成灯具角度调整，提升产品的场景适配能力。在结构强度方面，透镜最薄处厚度不小于2mm，避免装配压合时出现开裂问题，同时外缘压边的厚度比透镜主体厚1mm，提升装配位置的结构强度，承受压圈的锁紧力时不会出现变形碎裂。
