多线圈阵列式磁悬浮承载电路结构

这套磁悬浮电路结构主要面向非接触式承载、低阻尼演示装置、精密隔振平台的前端执行端设计，核心是通过环形排布的电磁线圈阵列，配合对应的位置检测与电流调控逻辑，实现被承载物体在设定高度范围内的稳定无接触悬浮。从实际应用场景来看，这类结构常被用在教学演示教具、小型展品展陈的无接触展示台、精密检测工位的隔振承载单元上，相比传统机械支撑结构，它不存在接触摩擦，不会因为长期摩擦产生磨屑，也能隔绝来自安装基座的高频微振动，适合对振动干扰敏感的小型检测场景使用。

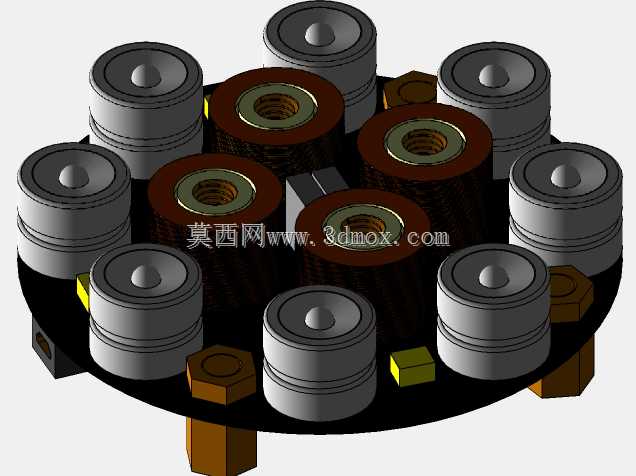

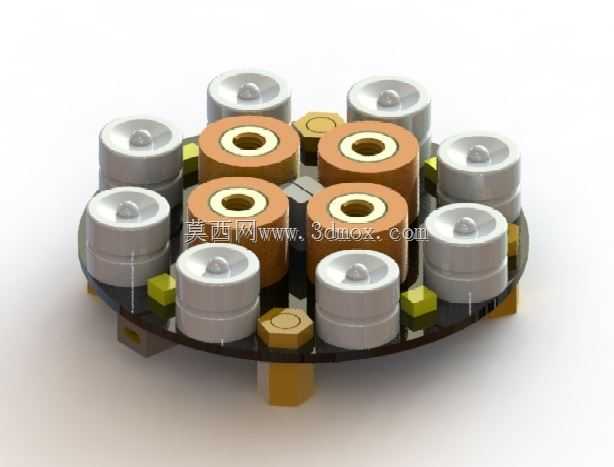

从功能特性上看，整个结构采用圆形对称布局，八组灰色柱状结构为位置检测与辅助定位组件，四组棕色环形线圈为核心电磁出力单元，线圈之间搭配的黄色六角块为磁路隔离与结构支撑件，所有组件都固定在圆形的绝缘安装基板上，基板下方预留的支撑柱为整个电路模块的安装固定位，安装时可通过支撑柱上的安装孔将整个模块固定在设备基座上，不需要额外设计复杂的转接结构。线圈采用环形绕制结构，中心通孔用于安装磁芯，能够集中磁感线提升电磁转换效率，减少无效的磁场外泄，相邻线圈之间的磁路隔离块可以避免不同线圈通电时产生的磁场互相干扰，保证每个线圈的出力控制精度，避免出现磁场耦合导致的悬浮不稳、物体偏移打转的问题。

设计思路上采用了对称冗余布局，四组主线圈沿圆周90度均匀分布，能够在X、Y两个水平方向上独立调整电磁出力，配合八组均匀分布的检测组件，可以实时采集悬浮物体的水平偏移、高度波动数据，为后端控制电路提供反馈信号，实现闭环控制。相比单线圈的磁悬浮结构，这种多线圈阵列的设计不需要将物体严格对准线圈中心，允许悬浮物体在一定范围内存在水平偏移，系统会自动调整对应位置线圈的电流大小，将物体拉回平衡位置，抗干扰能力更强，调试难度也更低，适合非专业人员组装调试的教学类、展示类产品使用。

外形尺寸与安装边界方面，整个模块为正圆形结构，整体高度较低，所有电子元件都布置在基板的上表面，下方支撑柱的高度统一，安装时只需要保证基座安装面的平面度在0.2mm以内，就可以保证所有线圈的端面处于同一水平面，避免因为安装倾斜导致的磁场分布不均。线圈的出线端统一布置在基板边缘的接线位，接线时可以沿着基板边缘走线，不会干涉上方悬浮物体的活动空间，悬浮物体的最大直径不超过线圈阵列的内接圆直径，悬浮高度可通过调整线圈电流参数在0到20mm范围内调整，最大承载重量根据线圈线径与电流大小可做对应调整，常规参数下单点承载可覆盖100g到500g的小型物体，满足大部分展示、教学场景的使用需求。

在结构细节上，每个线圈都采用独立的固定座安装，不需要粘接固定，后期维护时可以单独更换故障线圈，不需要拆解整个模块；检测组件与线圈之间预留了足够的安全间隙，不会因为线圈通电发热影响检测元件的工作精度；基板采用绝缘耐高温材质，能够承受线圈长时间通电产生的温升，避免出现基板变形、电路短路的问题。整个结构没有复杂的异形曲面，所有零件都可以通过常规机械加工方式制作，线圈可采用标准漆包线绕制，不需要定制特殊零件，加工成本较低，组装时只需要按照定位标识将各组件固定在基板对应的安装位即可，不需要复杂的工装夹具辅助，适合小批量制作与教学实验场景使用。
