移动机器人用全向麦克纳姆轮结构设计

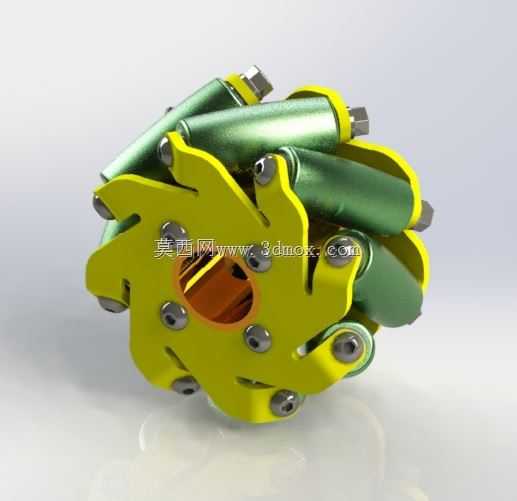

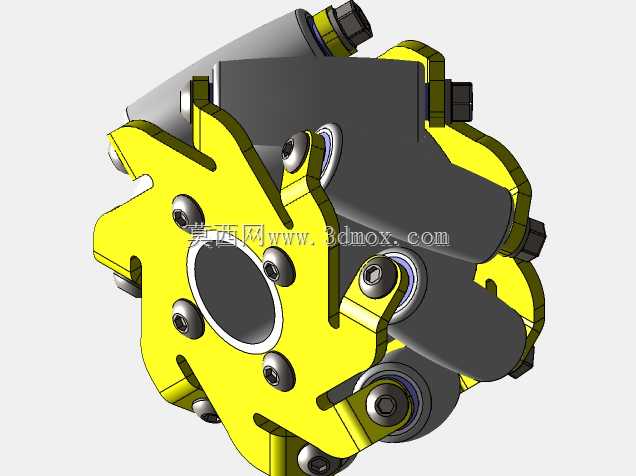

这款全向轮结构是专为平面移动类机器人开发的行走执行部件，核心设计逻辑是通过周向错位排布的斜置辊子，将轮毂自身的旋转动力分解为多个方向的分力，配合多轮组的差速控制，即可让搭载平台在不改变自身朝向的前提下，完成前进、后退、横移、斜行、原地零半径回转等全向动作，彻底摆脱传统转向轮需要转弯半径的空间限制。从实际应用场景来看，这类轮组最常部署在仓储物流AGV、车间窄通道转运小车、智能巡检机器人、高校竞赛类移动平台、服务型导引机器人上，尤其适合作业通道狭窄、工位排布密集、对停靠对位精度要求高的场景，比如自动化立体仓库的货架对接工位、电子产线的物料转运环节，不需要预留额外的转向空间就能完成精准停靠，能大幅提升单位面积的场地利用率。从结构设计细节来看，轮体主体采用分体式轮毂设计，黄色的轮毂支架通过多组紧固件拼接成型，周向均匀分布的安装位用来固定独立的辊子组件，每个辊子自身可以绕自身的斜置轴线自由转动，辊子外层采用高耐磨的聚氨酯材质，既可以保证和地面接触时有足够的摩擦力，避免动力输出时出现打滑，也能缓冲行走过程中地面传来的小幅振动，降低运行噪音。轮毂中心设置了标准的轴孔与键槽结构，可以直接和驱动电机的输出轴、或者配套的减速器输出端连接，安装时需要注意轮组的安装高度要和平台底盘的离地间隙匹配，保证所有辊子都能和地面均匀接触，避免出现单轮悬空导致的动力分配不均、行走跑偏问题。设计过程中需要严格控制每个辊子的轮廓包络面，确保所有辊子的外母线共同拟合出完整的圆形轮廓，这样轮组在滚动过程中不会出现高低起伏的颠簸，保证平台行走的平稳性；同时周向排布的辊子之间预留了足够的间隙，避免辊子转动时出现互相干涉的问题，紧固件全部采用内六角圆柱头螺钉，沉头安装的方式不会突出轮体轮廓，不会和周边的安装支架、地面障碍物发生剐蹭。在多轮组配套使用时，通常采用四轮对称排布的方案，每个轮组独立配置驱动单元，通过运动控制器协调四个轮的转速与转向，就能实现任意方向的矢量运动，相比传统的舵轮转向方案，这类全向轮的结构更紧凑，控制逻辑虽然对差速解算有一定要求，但机械结构的可靠性更高，没有额外的转向执行机构，后期维护成本更低，只需要定期检查辊子的磨损情况、紧固件的预紧力即可，不需要复杂的保养流程。
