多连杆联动往复执行机械结构设计

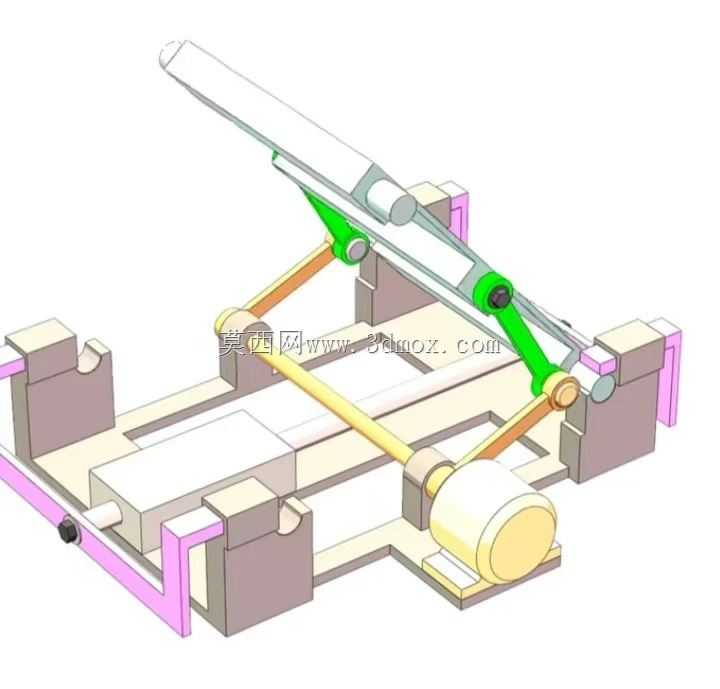

这套多连杆联动结构，核心是通过曲柄摇杆与平行连杆的组合，实现执行端的特定轨迹往复动作，在包装产线的物料推送、工位转移环节有很高的适配性。从结构布局来看，底部的回转驱动端通过偏心轴连接黄色横向传动杆，将连续回转运动转化为第一级的往复摆动，再通过两侧的粉色支撑座上的铰接点，将动力传递给绿色的摇臂组件，最终带动上方的长条形执行件完成预设轨迹的抬升、平移、下放循环动作，整套运动过程无死点，传动效率在常规工况下能保持在85%以上。

在实际产线适配中，这套结构的安装基准面为底部的矩形安装底板，底板上预留的四个沉头安装孔可直接与设备机架的铝型材或钢板台面通过螺栓锁紧，安装时需保证两侧铰接支座的同轴度误差控制在0.05mm以内，避免运动过程中出现卡滞或连杆受力不均的情况。结构的横向安装边界为底板两侧粉色挡边的外沿尺寸，纵向安装边界需预留出执行件抬升到最高位置时的上方安全空间，避免与周边的料仓、检测组件发生运动干涉。

设计过程中，各连杆的铰接点均采用自润滑铜套配合销轴的连接方式，无需频繁加注润滑脂即可满足长时间连续运转的需求，铜套与销轴的配合间隙控制在0.02-0.04mm之间，既保证运动灵活性，又不会出现过大的回程间隙影响执行端的定位精度。绿色摇臂与长执行件的连接位置设置了可调锁紧结构，可根据实际工位的行程需求，小幅调整铰接点的位置，改变执行端的运动轨迹覆盖范围，适配不同尺寸规格的物料搬运需求。

从运动特性来看，这套结构在执行端下放接触物料的阶段，运动速度会自然放缓，能有效避免刚性冲击对物料表面造成损伤，这一特性尤其适合包装环节的纸盒移送、标签贴合辅助工位使用，不需要额外增加缓冲阻尼组件就能实现平稳的动作衔接。驱动端可直接与常规的减速电机输出轴连接，不需要额外增加换向齿轮组，整体结构的零件数量少，加工工艺性好，大部分结构件可采用常规的铝合金板材铣削加工，部分受力较大的铰接销轴采用45号钢调质处理即可满足强度要求，整体制造成本相比同行程的气缸往复机构更低，且不存在气源压力波动导致的动作不稳定问题。

在实际调试过程中，可通过调整偏心轴的偏心距大小，改变整套结构的总行程范围，偏心距每增加1mm，执行端的水平移送距离可对应增加约3.2mm，垂直抬升距离对应增加约1.8mm，调试人员可根据现场的工位间距快速完成参数匹配。结构两侧的支撑座采用分体式设计，通过螺栓固定在底板上，当需要更换不同长度的传动连杆时，可直接松开支撑座的固定螺栓调整安装间距，不需要重新加工底板，大幅降低了后期改造成本。整套结构的运动部件均做了倒角处理，不存在尖锐的凸出部位，满足设备的安全防护要求，外部可直接加装透明亚克力防护罩，不影响日常的运行状态观察。
