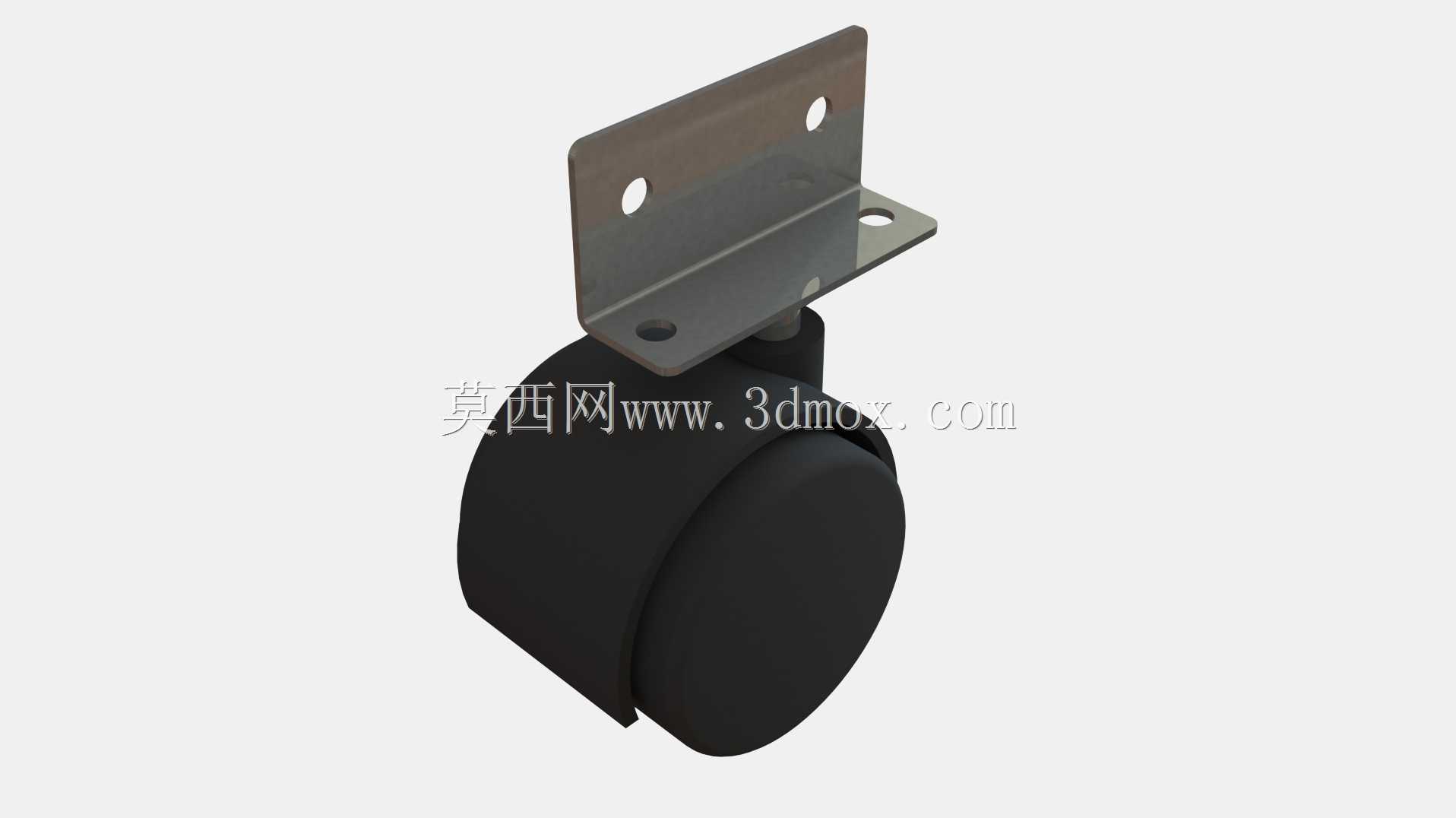

L型安装支架可调式双轮支撑脚轮结构

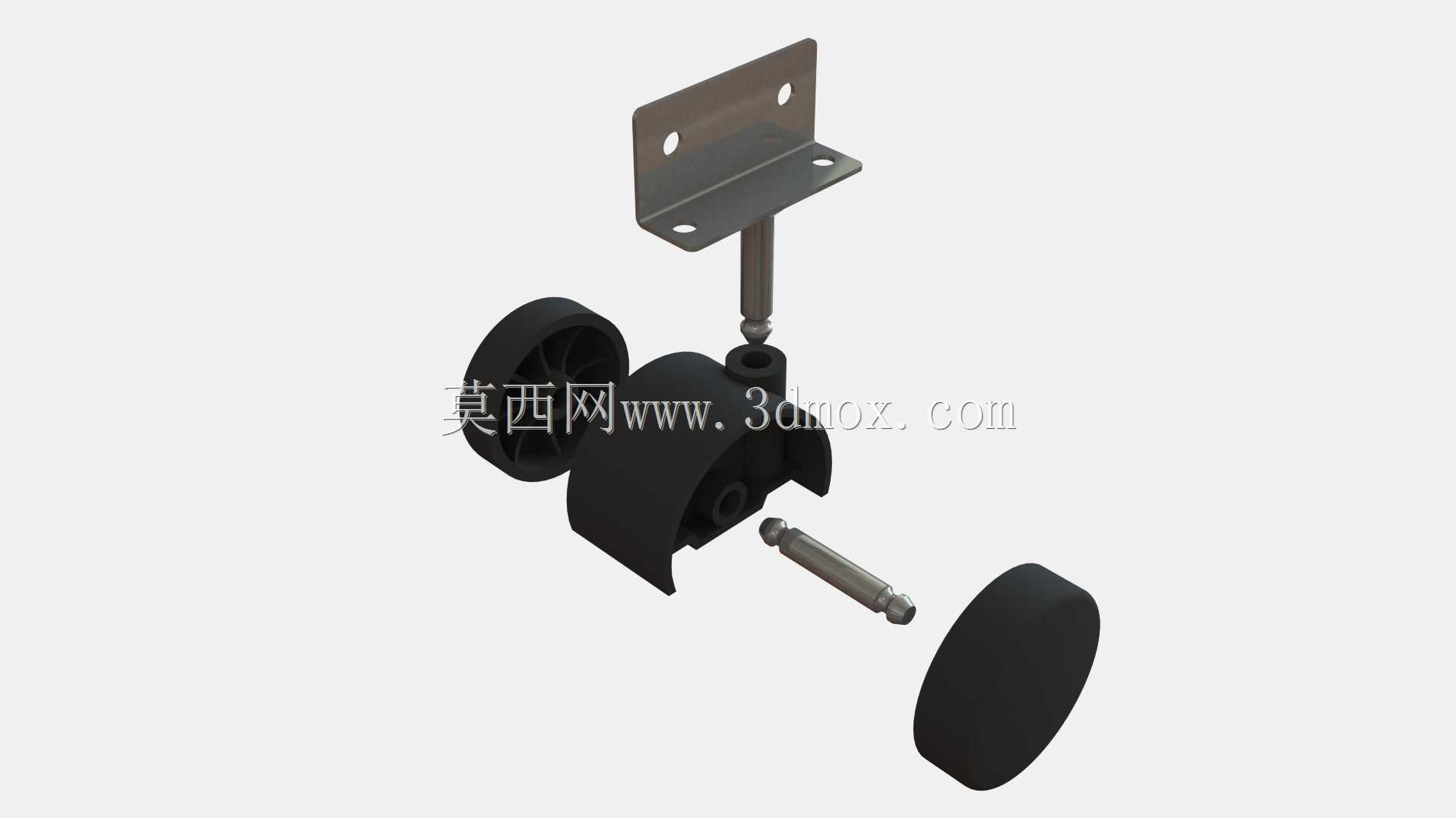

　　在轻型工业设备、可移动工装台架、仓储周转小车以及小型实验装置的结构设计中，底部行走支撑部件的选型与结构设计，直接决定了设备移动的顺畅度、停放时的稳定性以及长期使用的可靠性，这款带L型安装支架的可调式双轮脚轮，正是针对这类需要兼顾侧装固定、高度微调、平稳移动需求的场景设计的结构方案。不同于常规平板安装的脚轮结构，这款脚轮采用L型折弯安装板作为固定基座，安装板上预留了四个对称分布的安装孔，可直接通过螺栓固定在设备框架的侧面型材或竖梁上，无需额外在设备底部预留水平安装面，对于框架侧面有充足安装空间、底部空间局促需要避让内部管线或其他部件的设备来说，这种侧装结构能大幅降低底部安装空间的占用，避免脚轮突出设备底部过多导致的整体高度超标问题。安装板下方连接的是可调式螺杆结构，螺杆与轮架之间采用螺纹配合，通过旋转螺杆可以微调整个脚轮的支撑高度，调节范围覆盖常规设备调平所需的行程，在地面不平整的车间环境中，可通过四个角的脚轮高度微调，让设备整体保持水平状态，避免设备倾斜导致的内部工件移位、运行精度下降等问题，螺杆与安装板的连接处还做了限位结构，防止调节过程中螺杆脱出，同时在调节到位后可通过配套的锁紧螺母锁死高度，避免设备移动过程中螺纹松动导致高度变化。

　　轮体部分采用双轮并排的支撑结构，相比单轮脚轮，双轮结构的接地面积更大，单位面积的接地压力更小，在环氧地坪、PVC地板等对地面压强敏感的车间地面使用时，不会压出明显的轮印，同时双轮结构在转向时的阻力更小，两个轮体可以差速转动，即使在重载状态下转向也不会出现轮体刮擦地面的情况，轮体采用硬质耐磨橡塑材质，兼顾一定的弹性与耐磨性，移动过程中可以缓冲地面微小凸起带来的震动，同时不会像金属轮那样在移动时产生过大的噪音，适合对车间噪音有管控要求的装配车间、实验室场景使用。

　　轮架部分采用一体成型的冲压结构，整体强度足够支撑轻型设备的载荷，轮轴与轮架之间采用间隙配合，轮体转动顺畅无卡滞，轮架与调节螺杆的连接部位做了加强处理，避免设备承重时连接部位出现变形断裂的问题。从安装边界来看，这款脚轮的安装板宽度适配常规40系列、50系列工业铝型材的侧面安装孔位，不需要额外加工转接板，直接使用型材配套的T型螺栓就可以完成固定，安装效率很高；整体收拢状态下的突出长度控制在合理范围内，不会因为安装脚轮导致设备整体外廓尺寸超出设计预期，轮体的直径选择兼顾了越障能力与安装高度，对于车间地面常见的电缆槽盖板缝隙、微小的地面接缝都可以顺利通过，不会出现卡轮的情况。

　　在实际结构设计选型时，需要注意安装面的平面度要求，L型安装板的贴合面需要与设备框架的竖梁表面完全贴合，避免安装时出现倾斜导致螺杆受力不均，长期使用出现弯曲变形；同时高度调节时要保证四个脚轮的受力均匀，避免单个脚轮承重过大导致轮架变形；轮体的转动部位预留了润滑空间，长期使用后可以补充润滑脂，延长整体的使用寿命。这种侧装可调双轮脚轮的结构方案，尤其适合那些底部需要安装其他功能部件、没有多余空间安装平底脚轮的非标设备，比如带底部抽屉的工具柜、侧面走线的检测设备、需要贴墙放置的周转架等，既满足了设备移动的需求，又不会占用宝贵的底部安装空间，同时可调结构解决了车间地面不平整带来的设备调平问题，双轮结构提升了移动的平稳性与地面适应性，是轻型移动设备底部支撑结构中实用性很强的一种设计方案。
