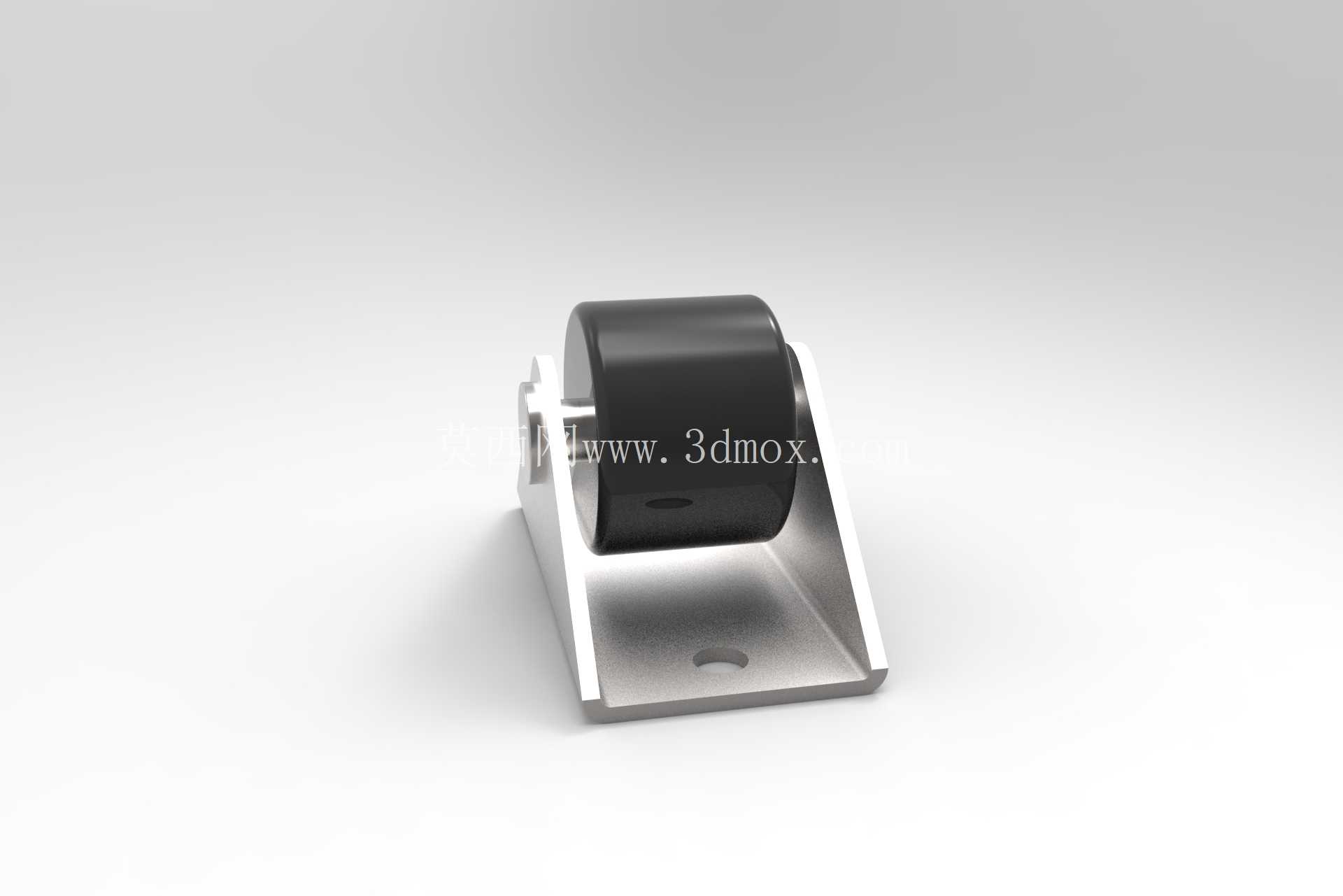

小型定向支撑脚轮结构三维设计

这款小型定向脚轮的结构设计，核心面向轻载移动场景的支撑需求，在各类小型设备机架、便携工装台架、轻型储物柜体、实验室小型仪器底座的移动改造场景中应用广泛。不同于万向脚轮的转向功能需求，这款定向脚轮的结构完全围绕直线移动的稳定性做优化，没有额外的转向回转结构，整体结构件数量更少，运行过程中不会出现万向轮常见的转向卡滞、回转间隙晃动问题，在需要设备沿固定轨迹直线推移的场景下，定向结构的导向性优势十分明显。

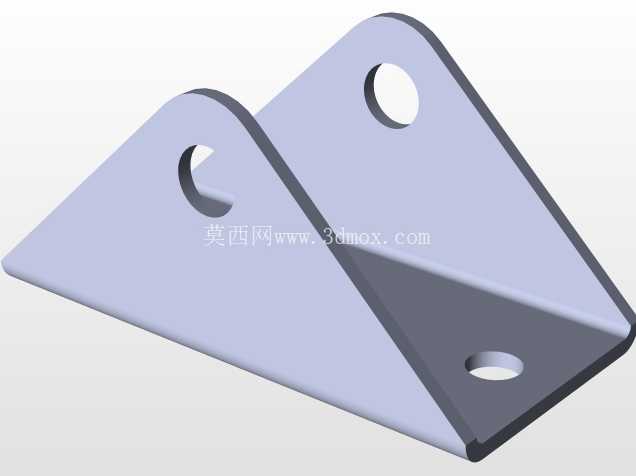

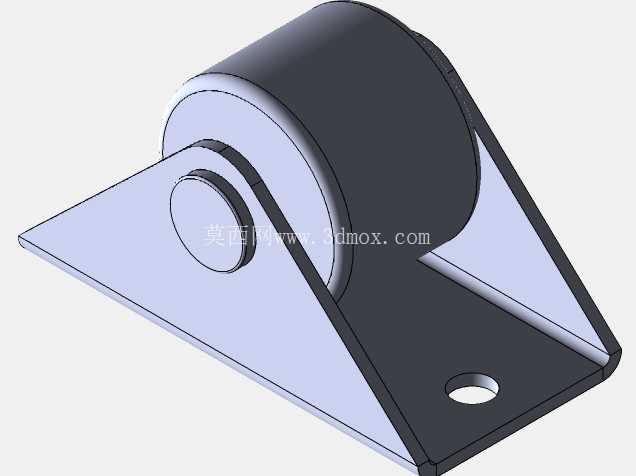

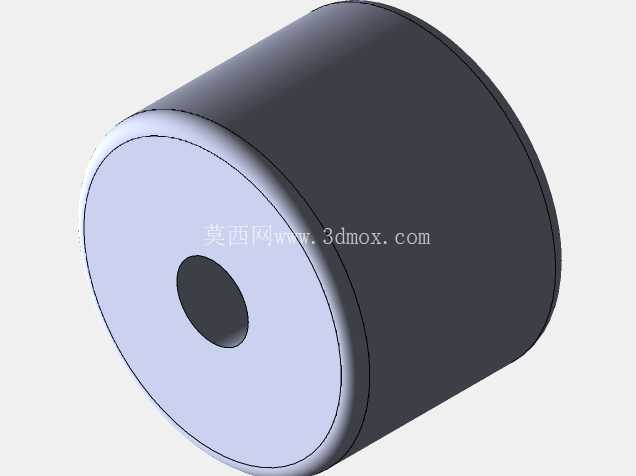

从功能特性来看，这款脚轮的滚轮采用圆柱面接触设计，滚轮宽度与直径的比例经过匹配，接触地面的压强控制在合理区间，既可以在平整的环氧地坪、瓷砖地面、木质地板上顺畅滚动，也不会因为接触面积过小压伤软质地面表层。滚轮与支架之间采用销轴穿接固定，销轴两端做铆压限位，没有额外的紧固件外露，避免长期使用过程中紧固件松动脱落导致滚轮脱落的风险。支架部分采用折弯成型的L型支撑结构，安装面与滚轮支撑面为一体折弯成型，没有拼接焊缝，整体结构强度更高，在承受额定载荷时，支架折弯处的应力分布均匀，不会出现应力集中导致的支架变形开裂问题。

设计思路上，这款脚轮完全围绕轻载场景的轻量化、易安装需求做取舍，没有冗余的结构设计。支架的安装底板上预留了单个沉头安装孔，安装时可以直接通过螺栓从底板上方穿入，与设备底部的安装螺孔锁紧，不需要额外的螺母配合固定，单颗螺栓即可完成单个脚轮的安装固定，在批量装配场景下可以有效缩减装配工时。滚轮的材质选用兼顾耐磨与静音特性的硬质工程塑料，滚动过程中不会产生金属轮的刺耳噪音，同时材质本身的自润滑特性可以减少销轴与滚轮内孔之间的摩擦阻力，不需要额外添加润滑脂即可长期顺畅运行，降低后期维护成本。

从安装边界与尺寸参数来看，这款脚轮的整体安装高度较低，支架安装面到滚轮最底端的垂直距离控制在紧凑区间，安装后不会过度抬升设备的整体重心，设备推移过程中的稳定性更好，不会因为脚轮安装高度过高导致设备侧翻风险提升。支架的两个支撑侧板平行度控制在合理公差范围内，滚轮安装后两侧与支架侧板之间预留了微小的活动间隙，既不会因为间隙过大导致滚轮运行时左右窜动，也不会因为间隙过小导致滚轮转动卡滞。滚轮的转动轴线与安装底板的平面平行，安装后滚轮的滚动方向与设备的侧边平行，四个同型号脚轮配套安装时，所有滚轮的滚动方向保持一致，设备推移过程中不会出现偏移、卡滞的问题。

在实际选型应用中，这类小型定向脚轮通常会与同规格的万向脚轮搭配使用，在设备底座的两个固定端安装定向脚轮，操作端安装万向脚轮，既可以保证设备直线推移时的导向性，也可以在需要转向时灵活调整方向。这款脚轮的额定载荷匹配小型设备的重量需求，单轮载荷覆盖常规小型仪器、轻型货架、便携工装的承重范围，不需要额外做结构加强。滚轮的圆柱面没有设计防滑纹路，在平整硬质地面上的滚动阻力更小，推移时更加省力，同时光滑的轮面不容易缠绕毛发、积留灰尘，日常清洁维护更加简单。支架的表面做了防锈处理，在常规室内干燥环境下长期使用不会出现锈蚀问题，适配大部分室内作业场景的使用需求。
