多布拉迪卡式折弯合页铰链结构设计

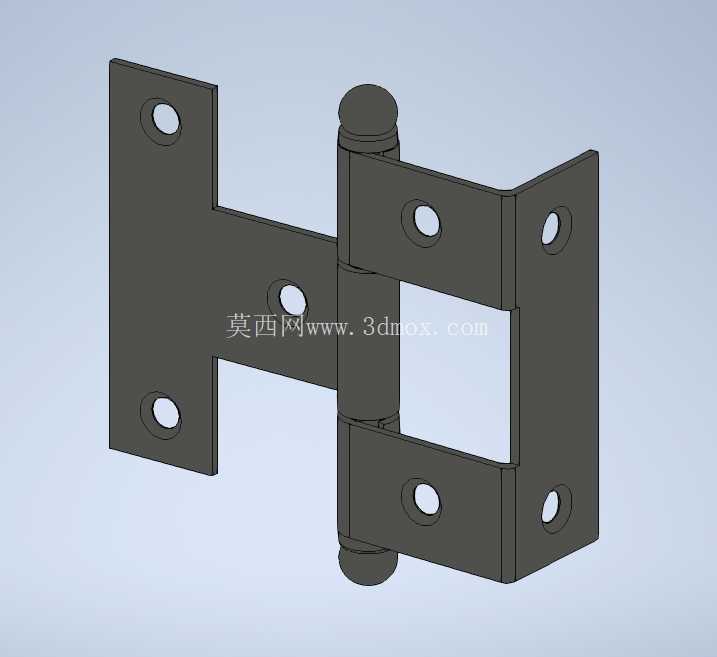

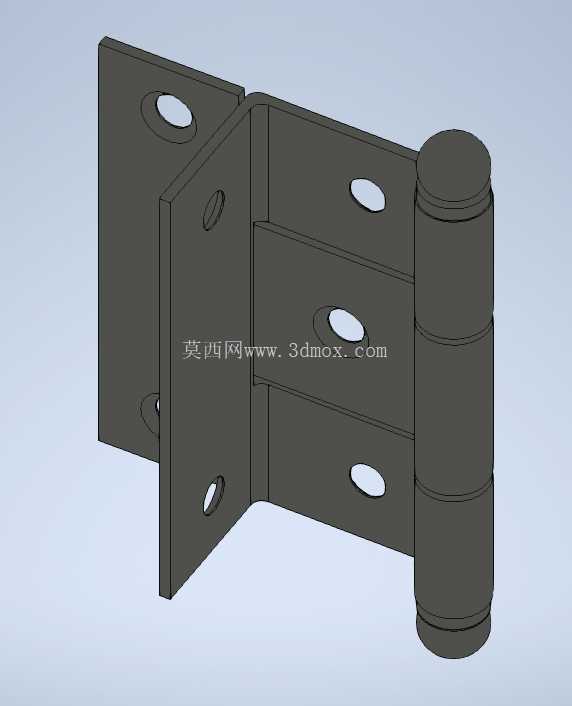

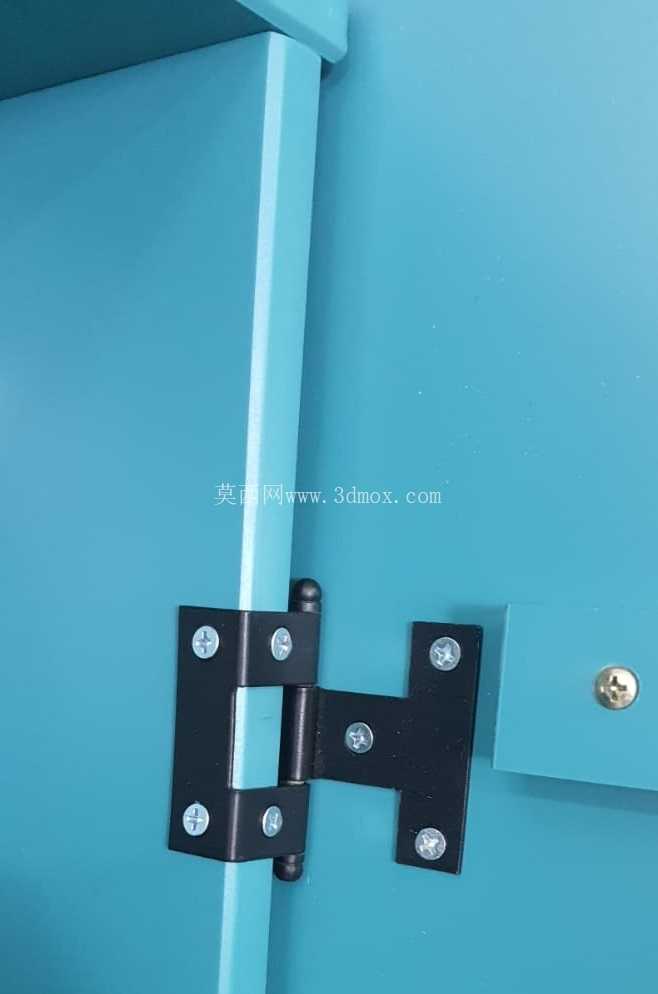

　　这款铰接结构属于非对称式折弯合页，在通讯设备柜体、小型工业机箱、嵌入式设备舱门的铰接场景中适配性极强，区别于常规平板合页的对称安装逻辑，其两侧安装板采用差异化折弯造型，一侧为T型平直安装板，另一侧为U型抱合式折弯安装板，能够在不额外增加安装垫块的前提下，适配两种不同安装面的高度差，解决了常规平板合页安装时需要现场配磨垫片调整间隙的痛点。从实际装配逻辑来看，T型安装板上预留三个沉头安装孔，孔位呈三角分布，相比两孔安装的合页，能够避免安装后绕固定轴偏转的问题，安装时可直接通过螺丝固定在平直的柜体框架型材上，无需额外加工避让槽；U型侧的安装板为双折边结构，两个折边上各预留两个安装孔，可直接卡套在舱门的侧边折弯棱上，固定后合页与舱门侧边齐平，不会突出舱门表面，适配对外观平整度有要求的通讯设备外装场景。

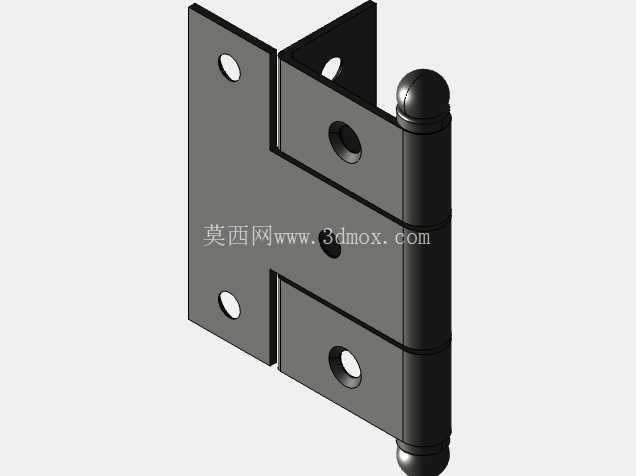

　　铰接转轴部分采用一体式卷圆包轴结构，转轴两端做圆头墩粗处理，既避免转轴从卷圆孔中脱出，又不会在合页转动时刮蹭周边的线缆或密封胶条，转轴与卷圆孔之间预留合理的转动间隙，既保证开合过程无卡滞，又能控制径向窜动量在0.1mm以内，避免舱门开合时出现晃动偏移。设计过程中优先考虑了安装边界的适配性，T型安装板的三个孔位间距按照标准工业铝型材的槽距设置，可直接适配20系列、30系列铝型材框架的安装孔位，无需重新打孔；U型折弯侧的内槽宽度匹配1.2mm-2mm厚度的钣金舱门，安装时可直接将舱门侧边插入U型槽内，通过四个螺丝锁紧即可完成固定，相比普通合页需要对齐两个平板的安装面，这种结构的安装容错率更高，即使舱门折弯存在±0.2mm的尺寸误差，也能通过U型槽的余量完成适配。

　　从功能特性来看，这款合页的开合角度可达180度，完全开启时舱门与柜体框架平行，不会遮挡柜体内部的操作空间，方便设备调试时的接线、模块更换操作；合页的转动阻尼经过结构优化，空载状态下舱门可停留在任意开合角度，不会出现自由垂落砸伤操作人员的问题，同时铰接位置无外置弹簧或阻尼器，整体结构外露部件少，在通讯基站、户外机柜等多尘环境下使用时，不易积灰卡滞，日常维护仅需定期在转轴位置滴注少量润滑油即可保证长期顺畅运行。外形尺寸方面，合页整体闭合状态下的总厚度控制在12mm以内，安装后突出安装面的高度不超过8mm，不会占用柜体周边的安装空间，适配嵌入式安装的通讯设备场景，避免因合页突出导致设备无法嵌入标准机柜机位。

　　在结构强度校核层面，T型安装板与U型安装板的板材厚度一致，卷圆位置采用整板弯折工艺，没有额外的焊接接缝，相比焊接式合页，其铰接位置的抗剪切强度提升30%以上，能够承受10kg以内的舱门重量，满足小型通讯设备舱门、检修口盖板的承重需求，不会出现长期使用后铰接位置变形、下垂的问题。实际选型过程中，需要注意安装面的平面度要求，T型安装板对应的框架安装面平面度需控制在0.3mm以内，避免安装后合页出现扭曲导致转动卡滞；U型侧安装时需保证舱门侧边插入深度不小于8mm，螺丝锁紧时采用对角锁紧顺序，避免单侧受力导致U型槽变形影响开合精度。
