卧式快开门高压灭菌设备三维结构设计

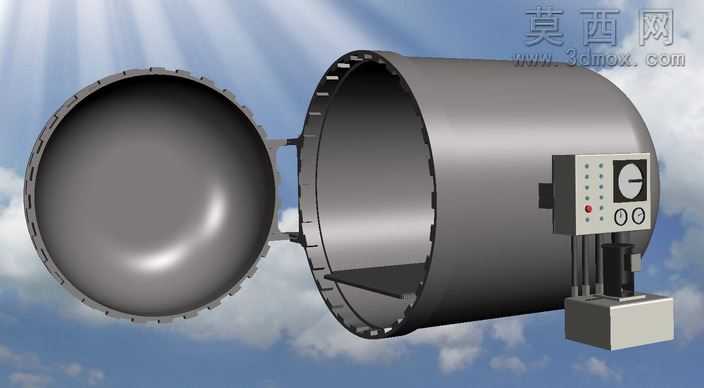

本作品为卧式高压灭菌器的三维结构设计，采用参数化三维建模方式完成整体装配搭建，完整还原了设备的核心功能结构与外观形态。建模过程中首先以回转体特征构建卧式圆柱罐体主体，通过抽壳、布尔运算完成罐体壁厚的均匀设定，罐门采用齿啮式快开门结构，通过阵列齿形特征实现门体与罐体的啮合锁紧配合，还原了快开门结构启闭便捷、密封可靠的结构特点，门体与罐体之间通过铰接结构连接，设置了对应的限位支撑结构，还原门体开启后的转动轨迹与支撑状态。罐体内部设置了水平置物托架，通过拉伸、筋特征构建托架的承载结构，保证托架承重时的结构强度，托架与罐体内壁通过支撑座连接，还原实际设备中置物架的可拆卸装配逻辑。罐体侧方集成了控制箱体结构，建模时通过凸台、切除特征完成控制面板的布局，还原了压力表、操作按钮、状态显示屏的排布位置，控制箱体下方设置了管路与阀组结构，通过扫掠、拉伸特征构建管路走向，还原了设备进气、排气、压力检测的管路连接逻辑。材质渲染阶段，罐体主体采用哑光不锈钢材质，调整金属粗糙度与反射参数还原压力容器常用的304不锈钢质感，控制箱体采用浅灰色工程塑料材质，控制面板区域设置哑光黑色操作区与透明仪表盖材质，密封部位采用黑色橡胶材质区分不同部件的材质属性，渲染时添加环境天光模拟工业设备的展示效果，突出金属罐体的质感与结构层次。设计过程中参考了实际卧式灭菌器的结构比例，保证各部件的装配关系符合机械设计逻辑，齿形啮合的间隙、铰接结构的转动空间、管路的排布位置都经过尺寸校验，避免出现结构干涉问题，整体模型完整呈现了高压灭菌器从罐体、快开门、置物架到控制单元、管路系统的全部核心结构，可用于设备结构展示、原理演示以及相关设计参考。
