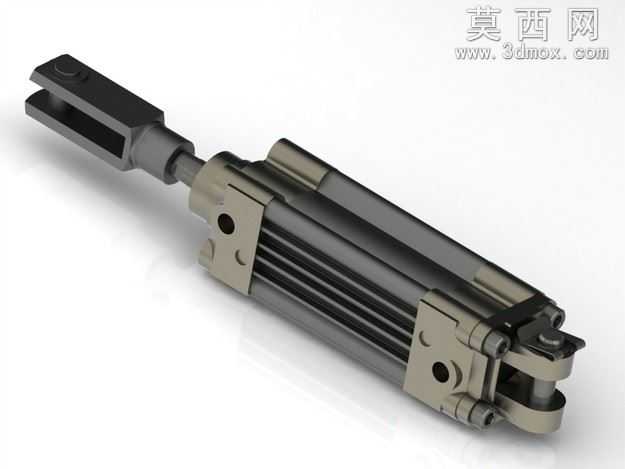

紧凑型气动气缸三维结构设计模型

本模型为紧凑型气动气缸的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全结构的精准构建，首先从气缸的核心功能逻辑出发，拆解为缸筒、端盖、活塞组件、活塞杆、密封沟槽、安装定位孔、气路接口等独立特征模块，通过草图绘制、拉伸凸台、旋转切除、阵列特征等基础建模命令完成各零件的实体构建，严格遵循气动元件的常规尺寸规范，对缸筒内壁的配合公差带、活塞杆的表面粗糙度对应结构、密封件安装槽的尺寸精度都做了符合行业标准的参数化设定，保证模型结构的合理性与可参考性。渲染阶段采用工业产品常用的写实渲染流程，为不同部件匹配对应材质：缸筒部分采用哑光银白铝合金材质，还原挤压铝型材的细腻磨砂金属质感，端盖部分采用浅灰白色硬质工程塑料材质，模拟气动元件常用的玻纤增强尼龙外观，活塞杆部分采用高光亮面镀铬钢材材质，突出金属表面的高光反射特性，密封件位置采用深灰色丁腈橡胶材质，区分不同功能部件的视觉差异；场景搭建采用纯白无影摄影棚环境，添加柔和的区域光与环境反射，让模型呈现出干净清晰的产品展示效果，底部添加柔和的接触阴影增强模型的立体感与真实感。结构设计上采用紧凑型方形端盖结构，相比传统圆形气缸节省安装空间，端盖上预留的多个安装通孔支持多种安装固定方式，缸筒外侧的平行筋条既可以增强缸体结构强度，也能作为传感器安装的定位基准，活塞与活塞杆采用同轴一体化设计思路，内部密封结构的排布充分考虑气压传动的密封可靠性，进出气口的位置设置符合常规气动回路的接管习惯，整体结构紧凑、受力合理，能够直观展现气动气缸的工作原理与装配关系，可作为气动回路设计、工业设备选型参考、机械原理教学演示的数字化参考素材。
