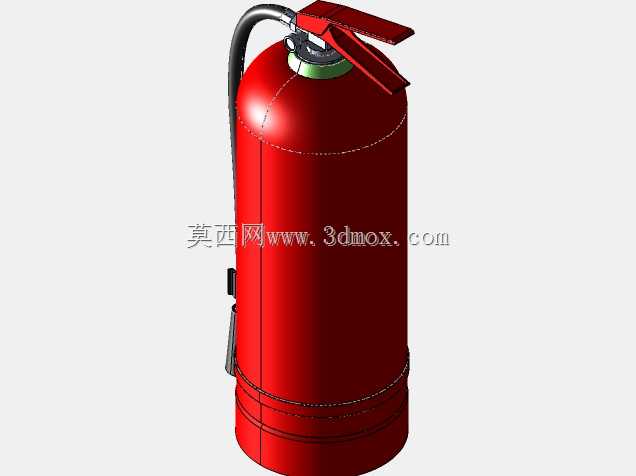

手提式干粉灭火器结构三维数模

在民用建筑、工业厂房、仓储库区、办公场所、商业综合体的消防点位布设场景中，手提式灭火器是初起火灾扑救环节最基础也最高频的应急处置装备，其结构设计的合理性直接决定紧急状态下的操作效率与灭火可靠性。这款三维数模完整还原了手提式干粉灭火器的全结构细节，从工程落地的角度覆盖了从罐体成型到部件装配的全链路设计逻辑，可直接用于消防点位布局仿真、消防装备教学演示、应急疏散演练场景搭建等多个工程环节。

从实际使用场景出发，这类手提式灭火器的布设需要严格匹配建筑防火规范的安装边界要求，常规8kg级干粉灭火器的整体高度控制在520mm左右，筒体直径140mm，搭配挂架安装时需保证顶部离地面高度不超过1.5m，底部离地面高度不低于0.08m，同时要避开通风口、采暖设备、易被碰撞的动线转角，这些安装边界的尺寸约束在数模中都做了精准的结构还原，方便设计人员在做建筑消防点位排布时直接调用，无需反复核对实物尺寸。

数模的结构设计完全贴合实际量产的工艺逻辑，筒体部分采用等壁厚卷焊结构，壁厚按照压力容器的耐压要求做了等强度设计，可承受1.5MPa的水压试验压力，正常工作状态下内部充有1.2MPa左右的驱动氮气，保证干粉灭火剂可以在喷射时形成足够的射程。筒体顶部的阀组是整个设备的核心功能部件，数模中完整还原了压把式启闭结构、保险销联锁机构、压力表接口、喷嘴连接座的细节：压把采用杠杆式力放大结构，操作时只需要施加不大于200N的下压力即可打开密封阀芯，符合普通人单手操作的施力范围；保险销采用穿销式联锁，拔出后压把的转动限位完全解除，同时保险销搭配的铅封结构可以直观判断设备是否被误启用；压力表的三色分区结构也做了细节还原，绿色区间对应正常工作压力范围，红色代表压力不足无法喷射，黄色代表压力超压需做检测，这些细节在做消防装备运维仿真、操作培训课件开发时可以直接调用，不需要二次建模补充。

喷射软管与筒体的连接采用金属压扣式密封结构，软管长度控制在400mm左右，既可以保证操作人员在喷射时与火源保持1.5m以上的安全距离，又不会因为软管过长导致收纳不便、弯折堵粉的问题。筒体底部的卷边底座做了加厚处理，既可以保证立式放置时的稳定性，避免日常巡检时被碰倒，又能在筒体长期放置时隔绝地面潮气，减缓筒体底部的锈蚀速度，延长设备的整体使用寿命。筒体侧面的固定挂耳结构也做了完整还原，挂耳的安装孔位匹配通用壁挂支架的尺寸，不管是墙面挂装还是消防箱内嵌入式安装都可以直接适配，不需要额外做转接件设计。

从建模逻辑来看，整个数模采用自顶向下的装配设计思路，所有部件的配合间隙都按照实际装配公差做了预留：压把与阀座的转动副预留了0.2mm的转动间隙，保证长期存放后不会因为锈蚀出现卡滞；保险销与销孔的配合采用间隙配合，拔出力控制在20-50N之间，既不会因为太松导致日常搬运时脱落，又不会因为太紧导致紧急状态下无法快速拔出；喷嘴的流道做了渐扩式结构设计，可以让干粉在喷出时形成均匀的扇形散射面，覆盖更大的燃烧区域，提升灭火效率。

在做工业厂区的消防规划仿真时，调用这个数模可以直接嵌入厂区的三维布局场景中，按照消防规范的保护半径要求布设点位，模拟巡检通道上的设备可视性、取用路径的通畅性，避免出现消防设备被物料遮挡、取用路径被设备阻断的设计缺陷。在做消防装备的结构改进设计时，这个数模也可以作为基础原型，针对不同应用场景调整筒体容积、阀组操作力、软管长度等参数，比如针对狭小空间使用的场景可以缩小筒体直径、缩短整体高度，针对高危化工场景可以加长喷射软管长度、更换耐腐密封材质，大幅缩短改型设计的建模周期。在消防科普教育的三维交互场景中，这个数模的细节完整度也足够支撑拆解演示、操作流程模拟的需求，可以直观展示灭火器的内部结构、工作原理、操作步骤，比平面示意图的展示效果更直观。

需要注意的是，这类压力容器类消防设备的结构设计有严格的国标约束，数模中所有的壁厚参数、密封结构、操作力参数都符合现行手提式干粉灭火器的国标要求，不存在结构上的原理性缺陷，不管是用于教学演示、布局仿真还是结构改型参考，都可以保证结构逻辑的准确性，不会出现违背工程实际的设计错误。
