ANSI150标准凸面带颈平焊法兰结构

　　在石油化工、市政给排水、暖通空调、工业流体输送等场景的管路布设作业中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心承压构件，本次呈现的ANSI #150等级法兰，是美标150磅级压力工况下应用覆盖面极广的常规连接部件，适配公称压力150Psi对应的常温常压流体输送场景，可兼容水、蒸汽、油品、常规腐蚀性化工介质等多种流体的管路连接需求。

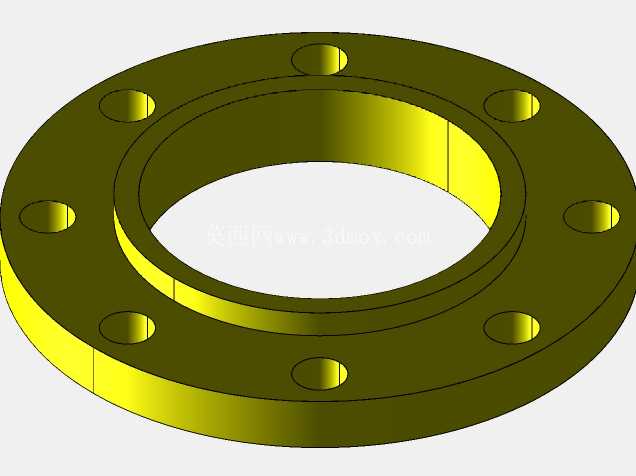

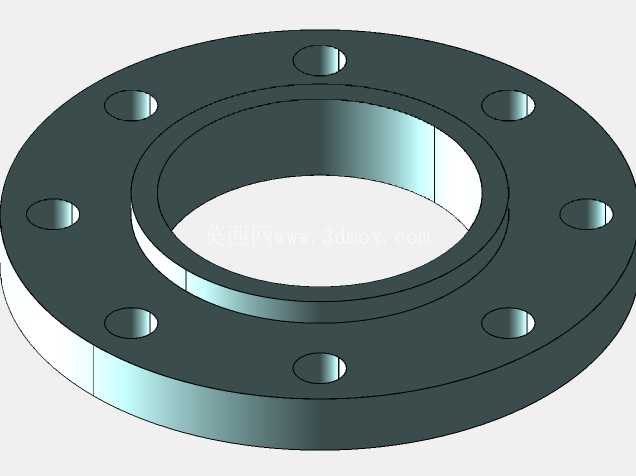

　　从实际安装逻辑来看，这类法兰的核心作用是通过螺栓预紧力挤压两侧法兰密封面间的垫片，形成足够的密封比压，阻断流体沿连接界面的渗漏路径，同时保留可拆卸属性，方便管路后期的检修、阀件更换、管路改向等作业，相比焊接式连接，法兰连接的拆装效率更高，对现场施工的焊接作业要求更低，尤其适合后期需要频繁调整运维的管路系统。从结构设计层面拆解，该法兰采用凸面密封结构，密封面凸起高度控制在1.6-2mm区间，凸起区域的表面粗糙度需达到Ra3.2以下，保证与非金属垫片、金属缠绕垫片的贴合紧密性；法兰盘本体沿圆周均匀分布8个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配ANSI B16.5标准中150磅级对应通径的参数要求，安装时螺栓需采用对角预紧的方式逐步加载扭矩，避免法兰面受力不均导致的密封失效、法兰翘曲等问题。

　　法兰中心的通孔为流体过流通道，内径尺寸与对接管道的通径完全匹配，减少流体在连接位置的湍流阻力；法兰背面带有与管道对接的焊接坡口结构，现场施工时可将管道插入法兰内孔至指定深度后，沿坡口位置完成角焊缝焊接，保证法兰与管道的连接强度，焊缝需做渗透探伤检测，避免焊接缺陷导致的介质渗漏。在安装边界的适配性上，该法兰的外径尺寸、厚度尺寸均严格遵循美标150磅级的规范要求，安装时需预留足够的螺栓操作空间，螺栓穿入方向需保持一致，螺母侧需加装平垫圈与弹簧垫圈，避免工况振动导致的螺栓松动；密封垫片的选型需匹配输送介质的腐蚀性、工作温度与压力，常规水系统可采用橡胶石棉垫，高温蒸汽系统可采用金属缠绕石墨垫片，腐蚀性介质场景可采用聚四氟乙烯包覆垫片。

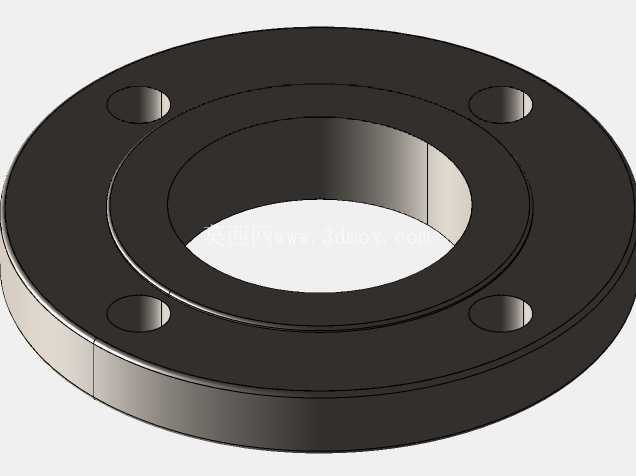

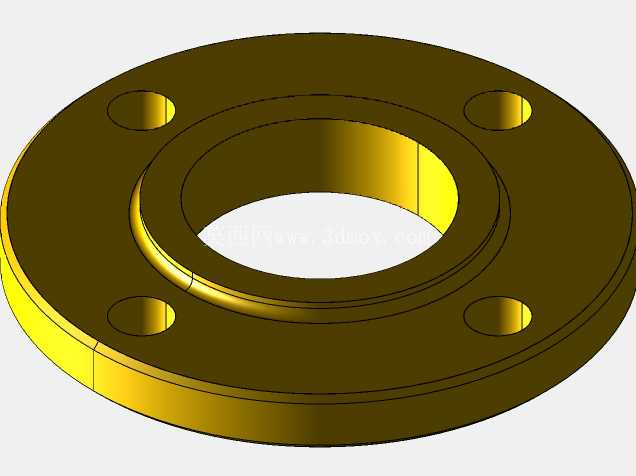

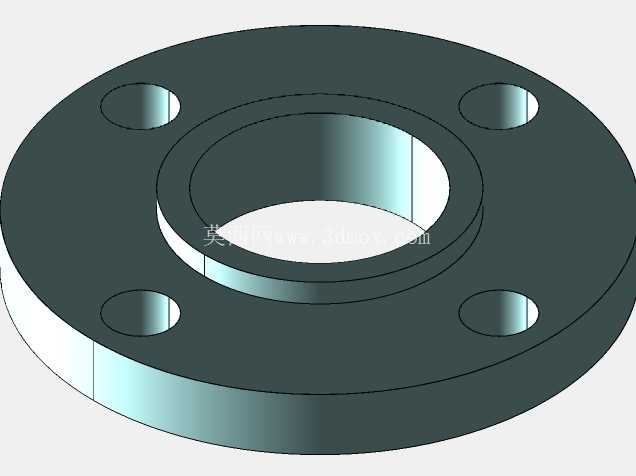

　　从建模逻辑来看，构建该法兰三维模型时，首先以法兰中心为原点建立基准坐标系，先绘制法兰盘的外圆、内孔、螺栓孔分度圆的草绘轮廓，通过拉伸命令生成法兰盘的基础实体，再对密封面位置做凸起结构的拉伸，对螺栓通孔做切除处理，之后对法兰的焊接端、密封面边缘做符合工艺要求的倒角处理，避免尖锐边角导致的安装割伤、应力集中问题；模型的所有尺寸参数均严格对应ANSI #150标准的规范值，可直接用于管路系统的装配干涉检查、预制件加工出图、施工模拟等场景，在三维管路装配中，可通过对齐法兰密封面、同轴对齐中心孔、匹配螺栓孔位的约束方式，快速完成法兰与管道、阀件的装配定位，提前排查现场安装可能出现的孔位错位、空间不足等问题。这类法兰在实际工程应用中，需要定期检查连接位置的密封状态，若出现渗漏可适当补紧螺栓扭矩，若垫片老化失效则需泄压后更换垫片；法兰本体的材质可根据工况选择碳钢、不锈钢、合金钢等不同材质，本次模型的结构形态适配所有同压力等级同通径的法兰本体，仅需调整材质参数即可匹配不同工况的使用需求。
