外螺纹连接式喷射喷嘴筒仓结构设计

在流体输送与定向喷射的工业场景中，这类带外螺纹连接段的筒式喷嘴是应用覆盖度极广的核心执行部件，从化工介质精准投加、生产线表面吹扫清理、农业植保药剂雾化喷施，到工业设备冷却介质定向喷淋、燃烧系统燃料雾化喷射，都能见到同结构形式部件的实际应用。不同于一体式焊接固定的喷嘴结构，该设计采用外螺纹作为主连接接口，能够直接与对应内螺纹规格的管路、腔体端盖实现快速旋接装配，不需要额外设计焊接坡口、法兰对接面，在小通径流体管路的安装场景中，能大幅压缩现场装配的操作空间，同时螺纹连接自带的密封特性，配合常规生料带、密封胶填充螺纹间隙，即可满足中低压流体输送工况下的密封要求，避免介质从连接位置渗漏。

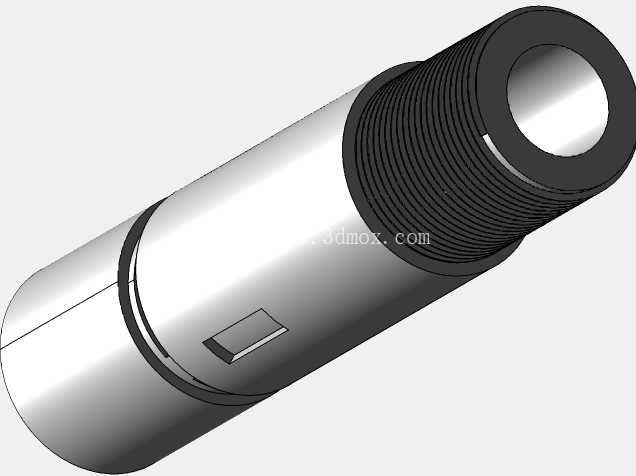

从结构设计逻辑来看，整个部件采用分段式同轴布局，靠近连接端的位置设置了整段连续外螺纹，螺纹段长度经过匹配计算，既能够保证旋入对接基座后有足够的啮合牙数承受管路内压带来的轴向推力，也不会因为螺纹过长导致旋接到位后端部与对接腔体内部结构发生干涉。螺纹段与主体光滑筒身之间设计了退刀槽结构，这一细节是车削加工螺纹时的必要工艺结构，能够避免螺纹加工到台阶位置时出现撞刀问题，同时退刀槽的存在也能让螺纹旋接到底时，端面与对接基座的贴合面完全压紧，不会因为螺纹末端的不完整牙型导致装配间隙。筒身主体采用等直径光滑圆柱结构，一方面能够降低流体在筒腔内部流动时的沿程阻力，避免流道突变造成的压损过大、喷射压力不足问题，另一方面光滑外圆面也方便装配时使用扳手等工具夹持施力，不会因为表面异形导致夹持打滑、损伤部件表面。筒身侧面设计的小尺寸矩形凸台，是装配定位的辅助结构，当喷嘴需要与外部的周向定位结构配合、保证喷射方向精准对准目标区域时，该凸台可以嵌入对接基座的对应卡槽内，避免设备运行过程中受流体反冲力、管路振动影响出现喷嘴周向转动，导致喷射角度偏移，影响实际作业效果。

从内部流道设计来看，整个内腔采用同轴等径直腔与出口收缩段配合的结构，介质从螺纹端的入口进入筒腔后，先在等径直段内完成流态稳定，消除入口位置因为管路变向、阀门节流带来的紊流扰动，让流体以相对平稳的层流状态流向出口位置，再通过出口段的收缩结构提升流速，最终实现稳定的定向喷射效果。这种直筒加收缩出口的流道设计，相比复杂的旋流式流道加工难度更低，常规的深孔钻削配合出口端的镗削加工即可完成，适合批量加工生产，同时流道内部没有多余的异形凸起、沟槽结构，在输送含有微小固体颗粒的流体介质时，不容易出现颗粒沉积堵塞流道的问题，日常维护时只需要从入口端通入压缩空气或者清洁流体，即可完成内部残留介质的清理，不需要完全拆解部件。

在安装边界的适配性上，该部件的整体径向尺寸以螺纹大径为最大边界，光滑筒身的外径略小于螺纹大径，因此在设计安装基座的开孔时，只需要按照螺纹规格加工对应内螺纹，不需要额外为筒身部分设计更大直径的避让空间，安装孔的轴向深度只需要匹配螺纹段长度加上退刀槽的宽度，即可保证喷嘴装配到位后，出口端的伸出长度符合设计要求。部件整体采用金属材质加工，表面做了防锈处理，能够适配常规水基介质、弱酸碱化工介质、压缩空气等多种流体的输送要求，在常温工况下长期使用不会出现锈蚀、结构变形问题。需要注意的是，这类直筒式喷嘴的喷射角度由出口段的收缩比决定，设计选型时需要根据实际需要的喷射覆盖范围、喷射距离调整出口孔径与收缩段长度，避免因为参数不匹配导致喷射冲击力不足、覆盖范围不符合工艺要求。另外在装配过程中，筒身侧面的定位凸台需要与基座卡槽完全对齐后再旋紧螺纹，避免凸台受剪切力出现断裂，影响定位效果。
