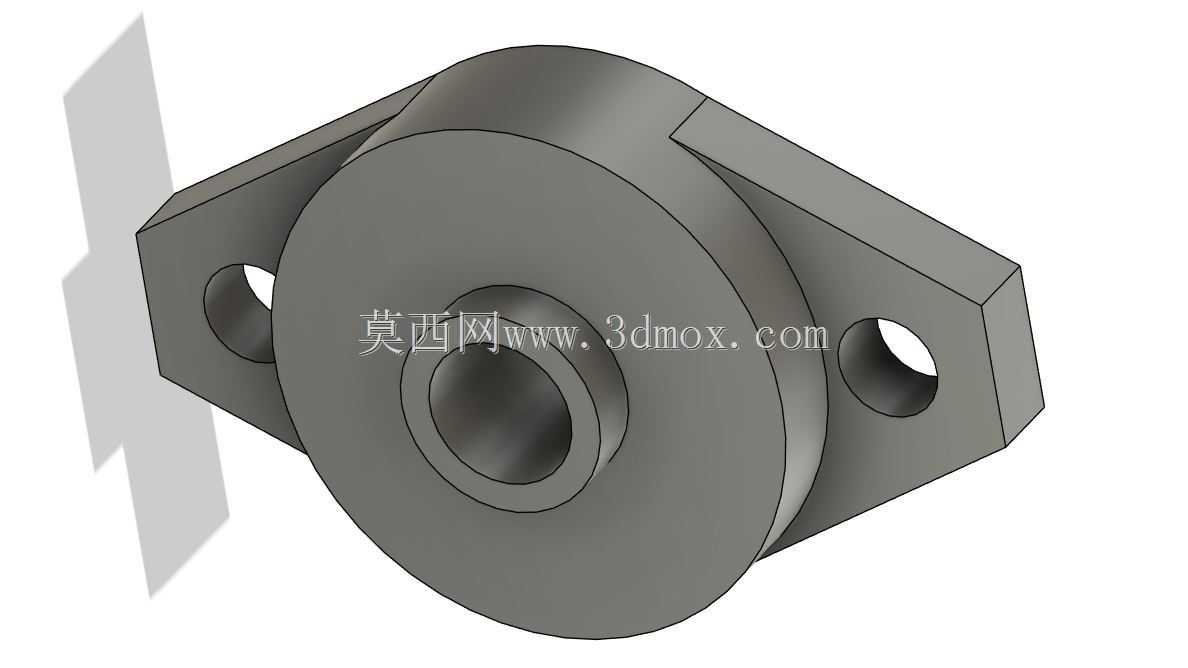

20mm孔径菱形法兰带座轴承结构

　　在轻工输送线、小型自动化装配工位、桌面级数控设备的传动布局中，这类菱形法兰带座轴承是非常常见的旋转支撑部件，核心作用是为直径20mm的光轴、转轴提供稳定的径向支撑，同时抵消轴系运转中产生的小幅轴向窜动，避免轴端出现偏摆影响传动精度。不同于立式安装的方形座轴承，这款菱形法兰结构的安装耳采用斜向对称布局，两个安装孔的中心距经过优化，在安装空间受限的场景下，比如设备侧壁、窄幅型材架的安装面上，不需要预留方形座所需的方正安装区域，两个固定点即可完成锁紧，安装时的对位容错空间也更大，哪怕安装面的平面度存在小幅误差，法兰座的本体刚性也能抵消一部分安装应力，不会把额外的附加载荷传递到内部轴承滚道上。

　　从结构设计逻辑来看，这款轴承座采用一体化铸造成型后做端面机加工的工艺路线，主体的轴承容纳腔与两侧安装耳为一体式结构，没有拼接焊缝或者装配缝隙，长期在有粉尘、少量切削液飞溅的车间环境下使用时，杂物不容易进入座体缝隙造成安装松动。座体中心的轴承安装孔与轴承外圈采用过渡配合，装配时通过压机压入即可完成固定，不需要额外的顶丝或者锁紧套做外圈固定，减少了装配工序的零件数量，也避免了长期运转后顶丝松动造成的轴承外圈跑圈问题。内孔直径为20mm，适配市面上绝大多数标准20mm直径的直线光轴、调质传动轴，轴插入后可以根据使用需求选择内圈顶丝锁紧、或者配合轴用挡圈做轴向定位，适配不同转速、不同载荷的使用场景。

　　两侧的安装耳做了加厚处理，安装孔为沉孔设计，使用内六角圆柱头螺钉固定时，螺钉头可以完全沉入沉孔内，不会突出安装面，避免轴系运转时周边的管线、传动件刮蹭到螺钉头造成干涉。从安装边界来看，这款轴承座的整体外轮廓最大直径略大于轴承外圈直径，两侧安装耳向外延伸的长度控制在紧凑范围内，在并排布置多根平行轴的场景下，相邻两个轴承座之间的最小间距可以压到很小，不会因为座体外形过大造成轴间距无法缩小的问题，非常适合多轴排布的紧凑设备结构。在实际选型使用时，这类带座轴承通常成对布置在转轴的两端，两个座体的安装面需要保证同轴度误差在允许范围内，避免强行锁紧螺钉后轴承内圈出现偏斜，造成轴转动时卡滞、轴承提前磨损的问题。

　　座体的法兰端面与安装面贴合时，不需要额外加装调整垫片，只要安装面的平面度达到机加工要求的Ra3.2以下，即可保证安装后的支撑刚性，在转速不超过3000rpm、径向载荷在轴承额定动载荷范围内的工况下，这类带座轴承的维护成本极低，只需要定期补充润滑脂即可长期稳定运转，不需要频繁拆解更换。不同于需要定制安装座的嵌入式轴承，这款标准化的菱形法兰座可以直接通过螺钉固定在型材、板材的预制安装孔上，不需要额外加工轴承安装沉孔，大幅降低了设备结构件的加工难度，很多小型设备的研发阶段，工程师都会优先选用这类标准带座轴承来缩短设计和加工周期，只需要在结构件上预留对应位置的螺钉过孔即可完成轴系的支撑布置，不需要针对轴承座做复杂的结构设计。座体的材质选用铸铁材质，具备足够的吸震性能，轴系高速运转时产生的小幅振动可以通过座体本身吸收一部分，不会把振动直接传递到设备机架上，降低整机的运行噪音。在3D打印设备的Z轴传动、小型传送带的辊筒支撑、桌面铣床的主轴辅助支撑场景中，这类20mm孔径的菱形法兰带座轴承都有非常广泛的应用，它的结构简单、安装便捷、可靠性高，不需要复杂的维护流程，是小型机械传动结构中性价比极高的标准支撑部件。
