对开式滑动轴承座装配结构设计

在常规工业传动系统的轴系布局里，这类剖分式滑动轴承座的应用场景覆盖了中小载荷的中低速传动轴支撑环节，从输送线的从动辊轴支撑、小型风机的主轴定位，到轻工机械的传动轮系承载，都能见到这类结构的身影。区别于整体式轴承座，剖分结构的核心优势在于轴系装配时不需要沿轴向穿装，对于已经完成轴上零件装配的长轴来说，能直接从径向完成轴承座的安装固定，大幅降低现场装配与后期维护的拆装工作量，尤其是在设备检修更换轴瓦时，不需要拆卸轴端的联轴器、带轮等零件，就能直接掀开轴承盖完成易损件更换，这也是很多连续生产工况下优先选用这类结构的核心原因。

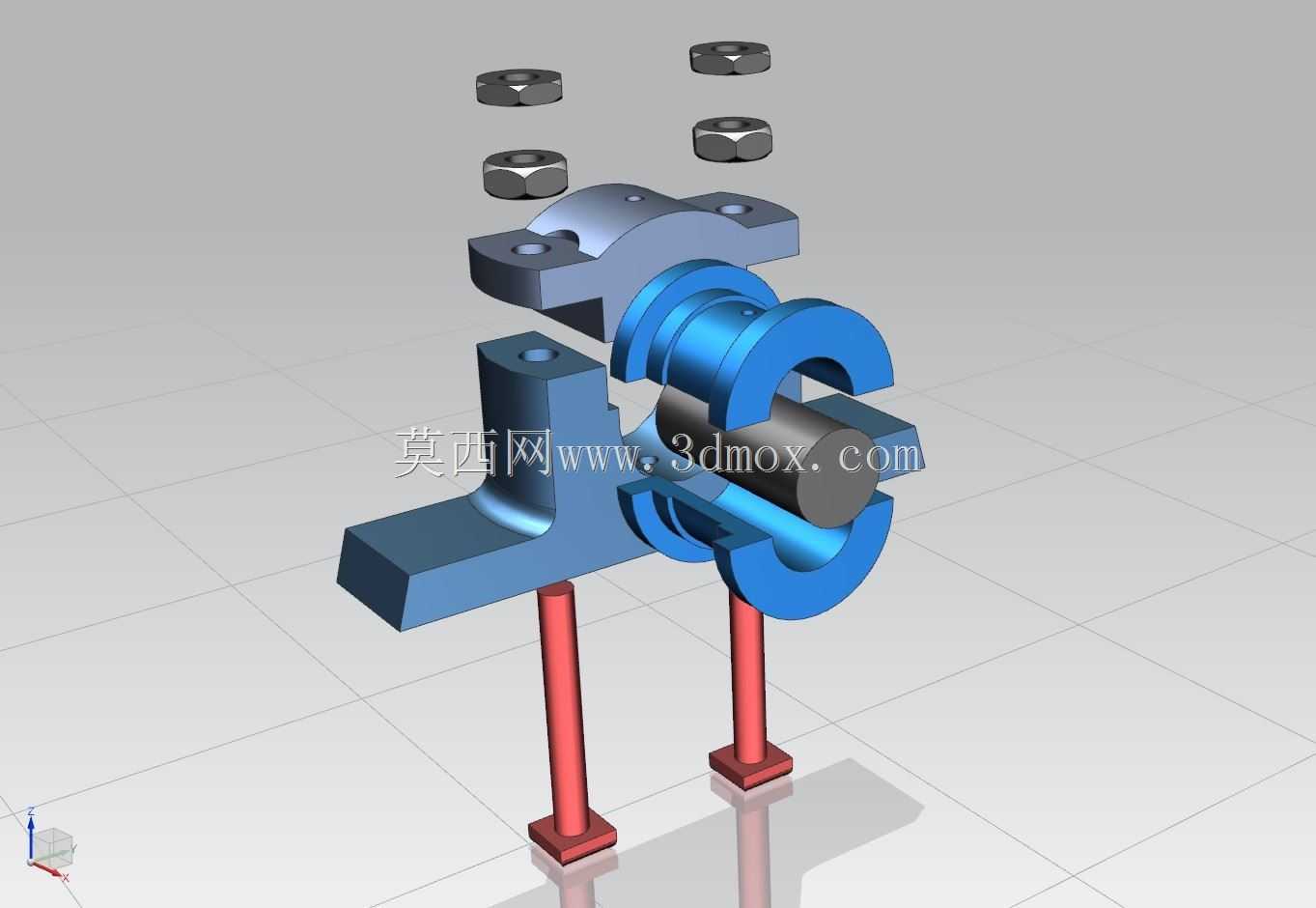

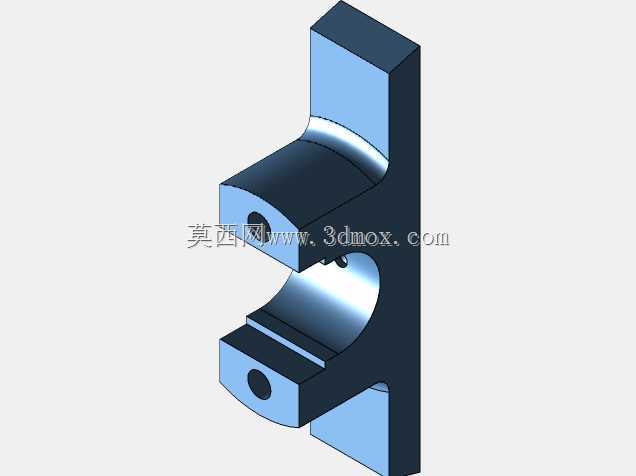

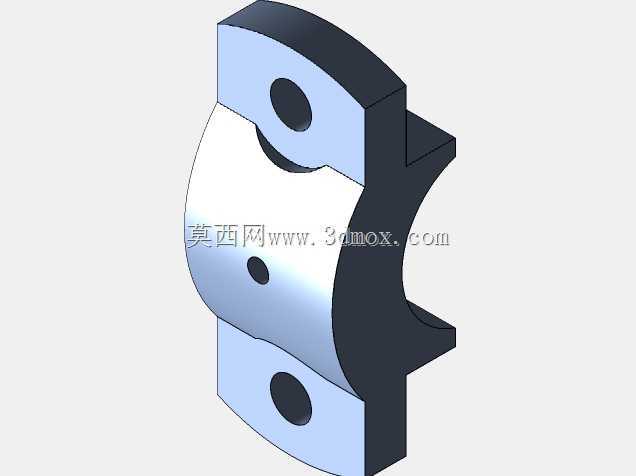

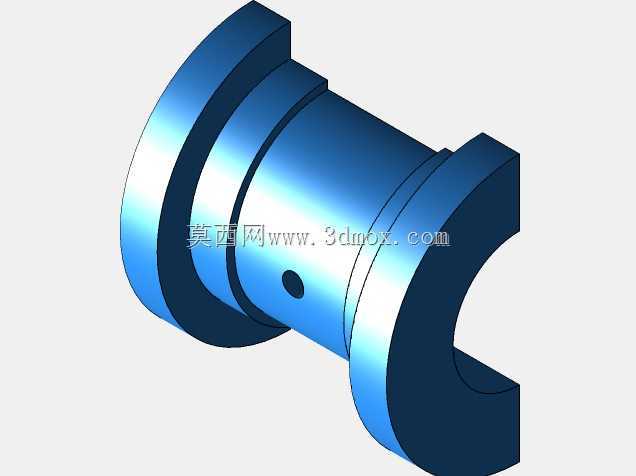

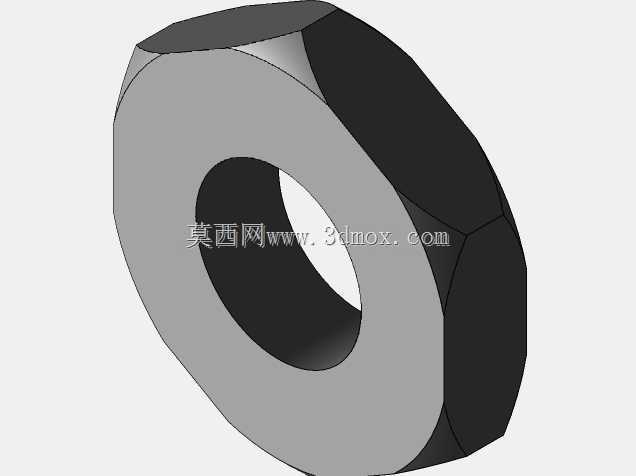

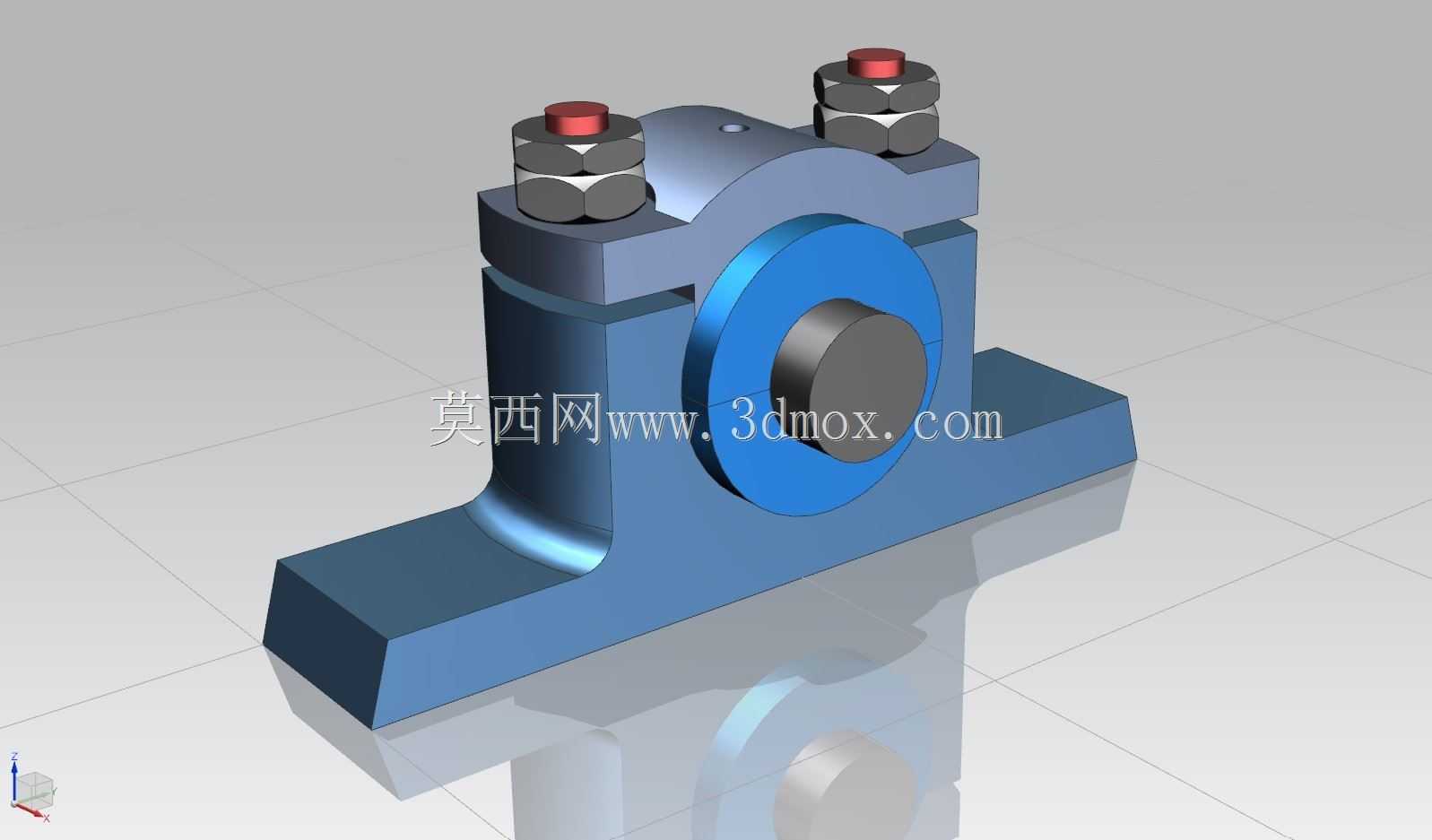

从功能特性来看，这个轴承座的结构分为底座、轴承盖、连接螺栓、轴瓦几个核心部分，底座的安装底板开有两个长圆形安装孔，允许安装时沿垂直于轴的方向微调位置，抵消安装基面的加工误差，避免强行装配带来的轴系附加应力。轴承盖与底座的结合面采用阶梯止口定位，装配时能自动保证两者的同轴度，不需要额外配做定位销，两个对称布置的连接螺栓采用双螺母防松结构，能在设备长期运行产生振动的工况下避免螺纹松动，保证轴承盖对轴瓦的压紧力稳定，不会出现轴瓦移位导致的轴系跳动超差。顶部的注油结构能直接将润滑脂导入轴瓦与轴颈的配合面，形成稳定的油膜降低摩擦损耗，轴瓦采用剖分式铜合金材质，磨损后可以通过调整结合面的垫片厚度来补偿配合间隙，延长整套支撑结构的使用寿命。

设计这类轴承座的时候，首先要根据支撑轴的直径确定轴瓦的内径尺寸，再结合轴系的径向载荷计算连接螺栓的直径与预紧力，避免载荷过大时螺栓变形导致轴承盖错位。底座的高度设计需要匹配轴系的中心高要求，安装底板的长度要保证固定螺栓的间距足够，避免运行时底座出现倾覆力矩，轴承座的整体宽度要控制在轴系预留的安装空间内，不能和相邻的传动零件、机架结构产生干涉。建模过程中需要重点关注配合面的公差设置，轴承盖与底座的止口配合采用过渡配合，保证定位精度的同时不会出现装配卡滞，轴瓦与轴承座孔的配合采用过盈配合，避免轴瓦在孔内出现转动，轴瓦内孔与轴颈的配合间隙要根据运行转速、载荷特性调整，转速越高间隙取值越大，载荷越大则适当减小间隙保证支撑刚度。

从安装边界来看，这类轴承座的底座需要固定在经过加工的钢制机架或者混凝土预埋板上，安装面的平面度误差不能超过0.1mm每100mm，否则会导致底座安装后产生变形，挤压轴瓦导致轴转动卡滞。两个连接螺栓的预紧力要均匀施加，按照对角线顺序分次拧紧，避免单侧受力过大导致轴承盖倾斜，轴瓦与轴颈的接触斑点需要沿圆周方向均匀分布，接触面积不小于配合面的60%才能保证载荷均匀传递。日常运行中需要定期通过顶部注油杯补充润滑脂，避免干摩擦导致轴瓦快速磨损，当运行过程中出现轴系跳动增大、异响时，需要停机检查连接螺栓的预紧力以及轴瓦的磨损情况，及时调整间隙或者更换磨损的轴瓦，避免故障扩大导致轴颈磨损。

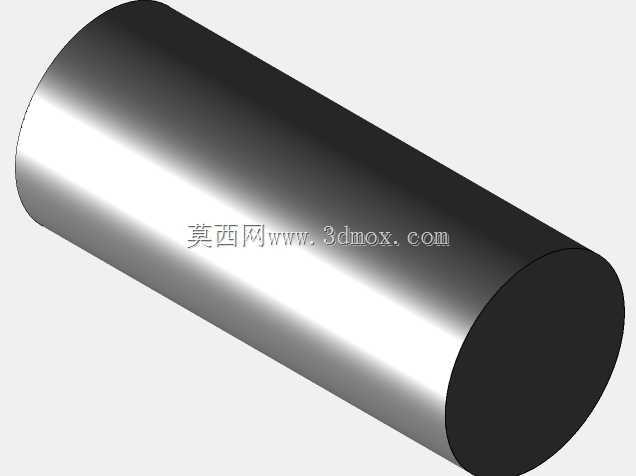

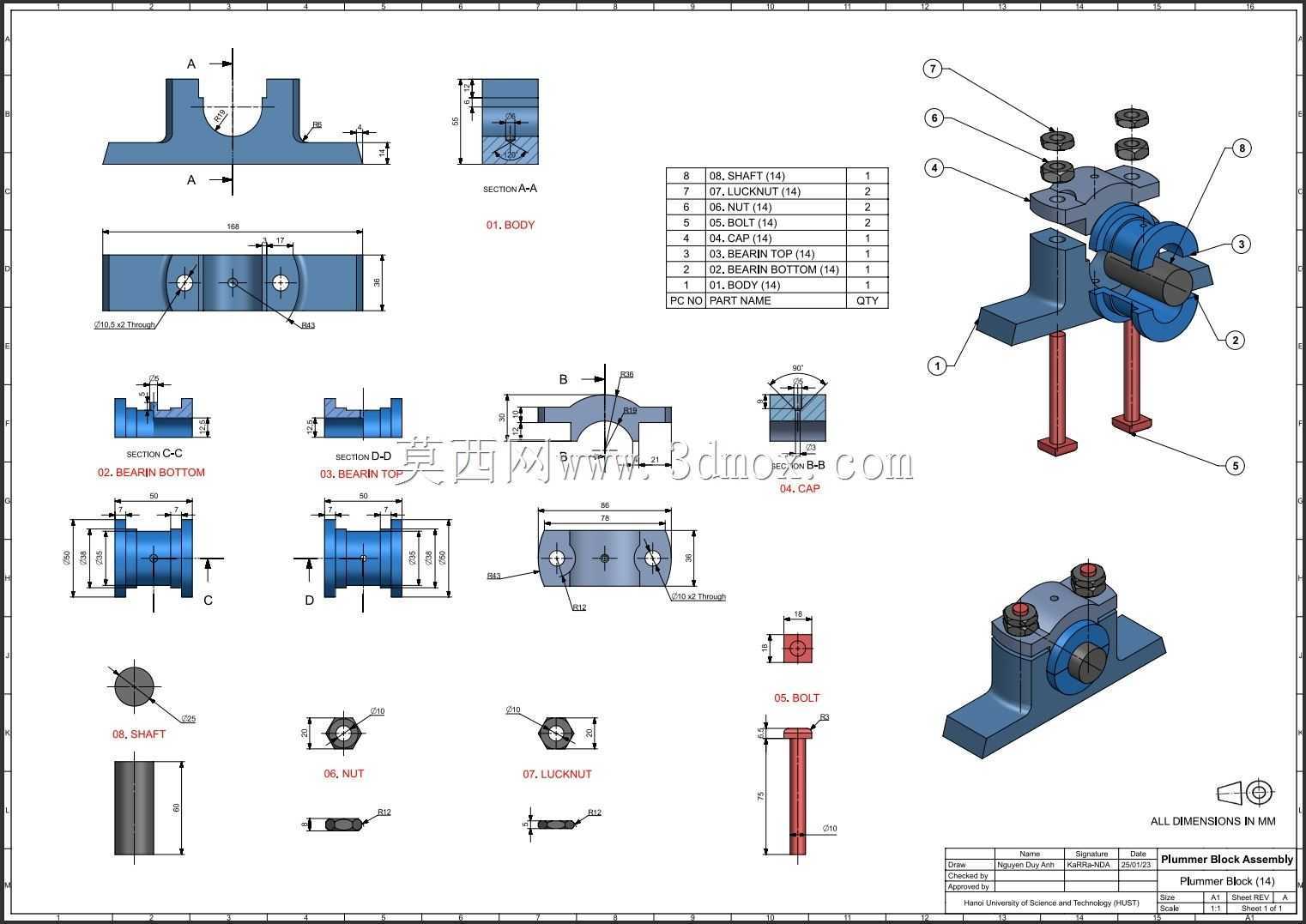

这类结构的建模过程中，装配体需要完全还原实际的装配约束关系，底座固定在基准面上，轴承盖通过止口与底座定位，螺栓穿过两者的安装孔后用双螺母锁紧，轴瓦嵌装在底座与轴承盖形成的内孔中，所有零件的干涉检查需要完全排除，尤其是螺栓头部、螺母与轴承盖、底座的接触面要完全贴合，不能出现悬空或者干涉的情况。工程图需要明确标注各配合面的尺寸公差、形位公差，安装孔的位置尺寸要和实际安装需求匹配，方便生产加工时直接参照图纸进行加工制造，也能为设备选型时的安装空间校核提供准确的尺寸参考。
