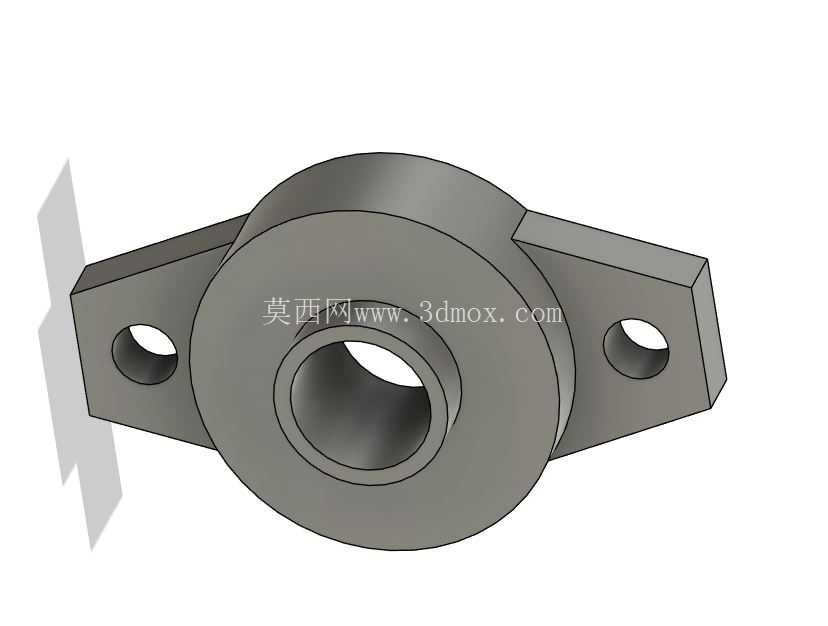

15mm孔径菱形带座外球面轴承结构

　　这款带座轴承单元核心适配15mm直径的旋转轴，是轻载传动场景里极为常用的轴系支撑部件，常见于食品输送线的从动辊支撑、小型包装设备的导辊安装、3D打印设备的传动辊定位、农用小型机具的转轴固定，甚至民用健身器材的转动部位都能见到同结构部件的身影。从结构设计逻辑来看，菱形法兰的安装座采用一体铸造成型后机加工的工艺路线，安装面做了铣平处理，保证和安装基准面的贴合度，避免安装后出现轴承内孔轴线偏斜导致的轴系别劲、额外磨损问题。两侧的安装耳为对称布局，安装孔为通孔设计，适配M6或者M8的内六角圆柱头螺栓穿过固定，两个安装孔的中心距是这类轴承座的核心安装边界尺寸，选型时需要提前核对安装基板上的孔位间距，避免出现孔位错位无法装配的问题。

　　轴承部分为外球面球轴承结构，内孔和轴的配合一般选用过渡配合，依靠轴承侧面的顶丝实现和轴的周向固定，这种固定方式装拆便捷，适合对同轴度要求不是极高、转速中等的轻载传动场景，允许轴在安装时存在微小的角度偏差，轴承内部的球面配合可以自动补偿一定范围内的不对中量，降低安装面加工精度不足带来的不良影响。整个轴承座的主体厚度、轴承外圈的嵌入深度都经过载荷校核，在额定静载荷、动载荷范围内可以长期稳定运行，不会出现座体开裂、轴承外圈跑圈的问题。

　　设计建模时，首先要确定轴承内孔的轴线作为整个零件的基准轴，以此为中心向外构建轴承外圈的容纳腔，腔室的内径和轴承外圈采用过盈配合，保证轴承压入座体后不会发生相对转动；再向两侧延伸出菱形的安装耳，安装耳的厚度要满足螺栓拧紧时的强度要求，避免螺栓锁紧后安装耳出现变形断裂。安装孔的位置需要严格对称于轴承中心轴线，保证安装后轴的受力均匀，不会出现单侧附加弯矩。座体的边角处都做了铸造圆角，既符合铸造工艺的脱模要求，避免应力集中，也能去除锐边防止安装调试时划伤操作人员。

　　实际选型应用时，除了核对轴径、安装孔中心距，还要确认使用场景的载荷性质，存在冲击载荷的场景需要选用更高载荷等级的型号，或者增加额外的轴向定位结构；在有粉尘、水汽的工况下使用时，需要额外搭配带密封圈的轴承型号，或者在座体外部增加防尘罩，避免杂质进入轴承滚道加速磨损。日常维护时，这类带座轴承一般预留了注油孔，可以定期补充润滑脂，延长轴承的使用寿命，不需要频繁拆解更换。建模过程中要注意区分加工面和非加工面的尺寸公差，轴承安装腔、安装面的尺寸公差要符合机加工精度要求，非加工的铸造外表面可以适当放宽公差，减少不必要的加工成本；同时要考虑铸造拔模斜度，两侧安装耳的非配合面要设置合理的拔模角度，保证铸造生产时可以顺利脱模，不会出现粘模、缺料的铸造缺陷。
