船舶电缆梯架右侧转向减速连接构件

在船舶舱室电缆敷设作业中，电缆梯架是整船电力、信号线缆承载的核心载体，尤其是在舱壁转角、甲板分层过渡的位置，常规直段梯架无法直接完成布线转向，需要配套专用的转向连接构件来完成线缆走向的平滑过渡，同时控制线缆转弯处的弯曲半径，避免线缆外护套因弯折角度过小出现应力集中、长期磨损破损的问题，这款右侧适配的减速连接构件就是针对这类场景设计的专用梯架配件。

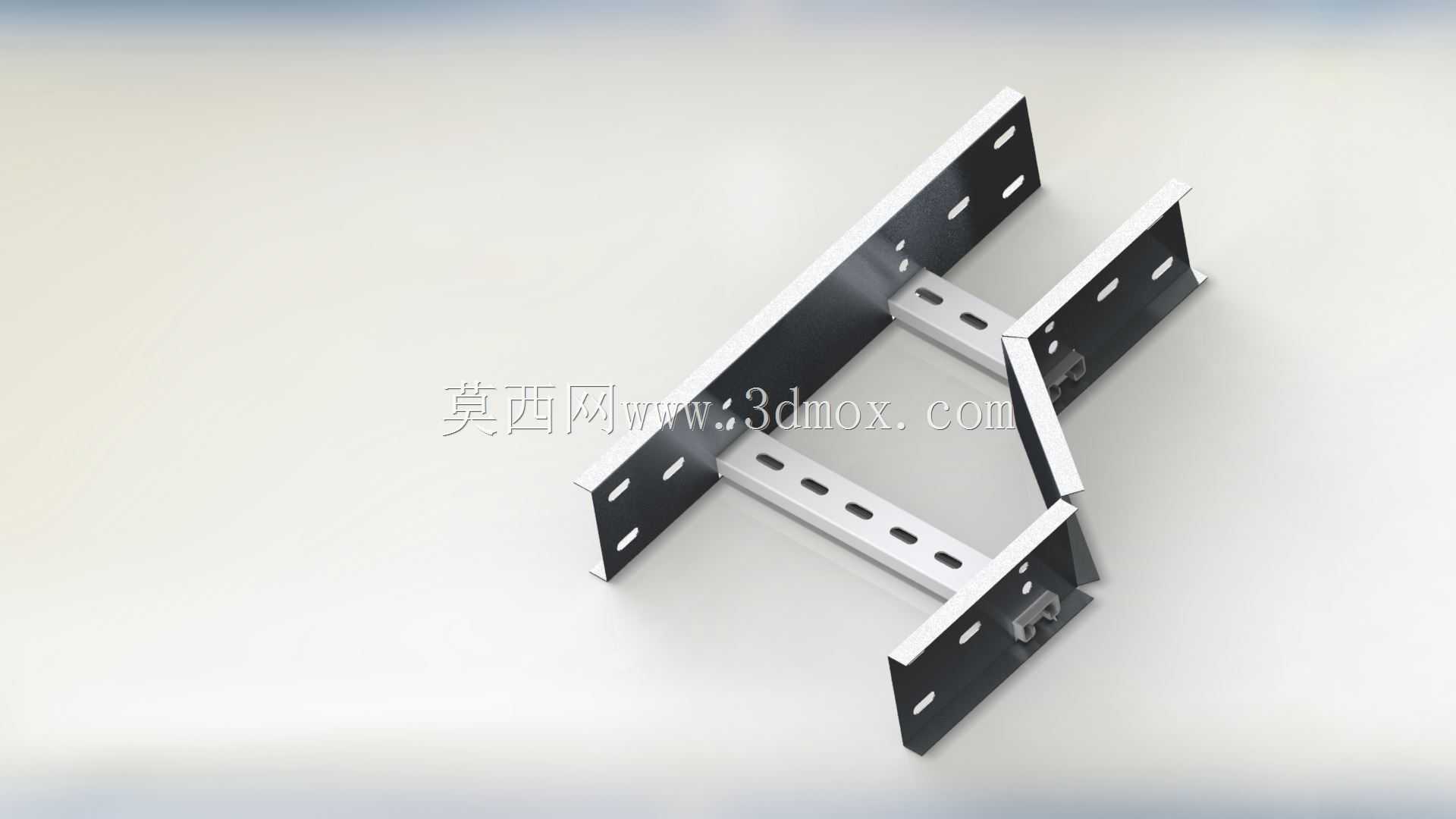

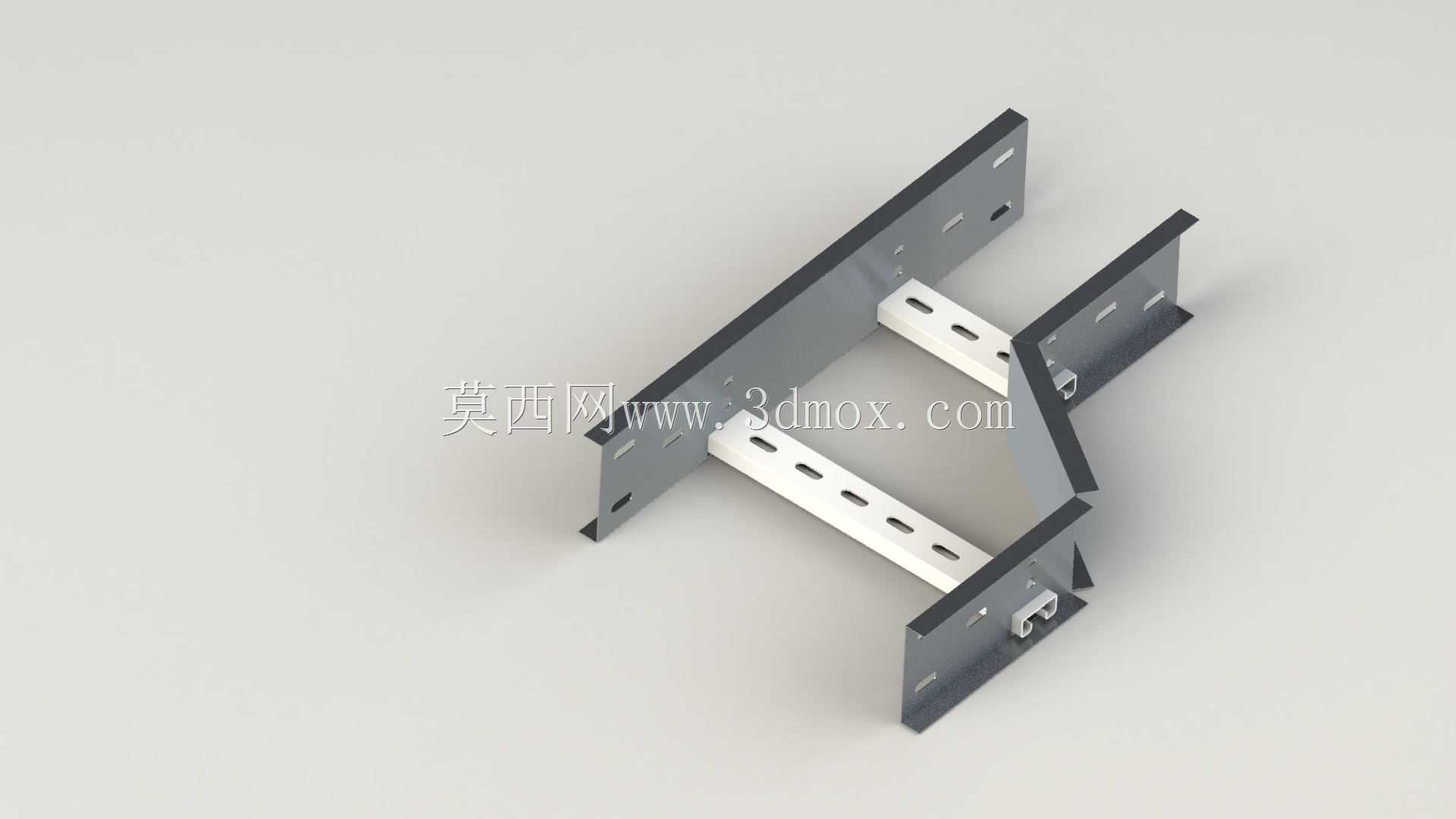

从实际使用场景来看，这类构件主要应用于船舶剖面施工阶段的梯架组网作业，尤其是右向转弯的梯架路径上，区别于普通直角转角接头，它的结构设计预留了足够的线缆缓冲空间，相当于在转向位置做了减速式的过渡，让多束线缆在转向时能够分层排布，不会出现堆叠挤压的情况，避免后续线缆通电运行时散热不畅的隐患。构件主体采用折弯钣金结构，两侧的安装立板与直段梯架的侧边型材完全适配，立板上预留的标准化安装孔位可以直接和常规梯架的侧边冲孔对齐，不需要现场二次打孔加工，能够大幅提升现场舾装的施工效率。

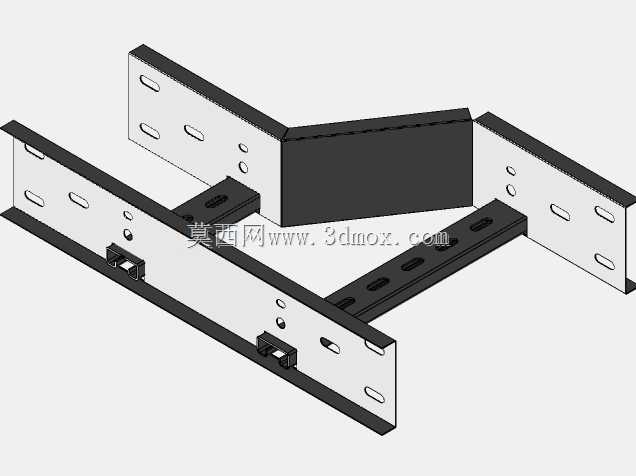

从设计思路上看，这款构件没有采用一体化焊接的封闭结构，而是通过两块侧边折弯支撑板搭配中间的横担托条组合成型，中间的白色横担托条上开有连续的长圆形调节孔，一方面可以根据实际敷设的线缆束直径调整托条的间距，适配不同线径、不同数量的线缆承载需求，另一方面长圆孔的设计也能抵消船舶航行过程中结构振动带来的安装错位，避免螺栓连接位置出现应力断裂。两侧的支撑板采用带折边的结构设计，折边方向朝向构件外侧，既能够提升钣金构件自身的结构刚度，减少大跨度安装时的形变，也能在侧边形成防护挡边，避免线缆从梯架侧边滑脱。

在安装边界方面，这款构件的整体安装宽度和常规船用电缆梯架的标准宽度保持一致，两端的连接端面和直段梯架对接时没有台阶差，线缆铺设时不会出现卡滞的情况；构件的转向角度经过精确核算，刚好适配船舶舱室常见的90度右向转弯路径，转弯处的内圆弧半径满足船用电缆敷设的规范要求，即使是大直径的动力电缆，也能在转弯位置保持符合标准的弯曲半径，不会对线缆内部的线芯造成损伤。构件底部的连接卡扣采用快装式设计，和梯架横担的卡接结构匹配，安装时只需要对准卡扣位置按压到位即可完成预固定，后续再穿入螺栓锁紧，不需要施工人员全程托举构件对位，能够降低高空作业时的施工难度。

从功能特性来看，这款构件除了完成梯架的转向连接之外，中间的分层托条设计可以将动力线缆和信号线缆分隔排布，避免不同类型线缆之间的信号干扰，这对于船舶上密集布置的通讯、导航类信号线缆来说尤为重要；托条表面做了钝化处理，边缘没有毛刺锐边，铺设线缆时不会刮伤线缆的外护套，长期使用也不会因为锈蚀产生尖锐凸起损伤线缆。整个构件的所有外露边缘都做了折边或者倒角处理，施工人员在现场安装作业时不会被锋利的钣金边缘割伤，符合船舶施工的安全作业要求。

在实际选型适配时，只需要确认梯架的侧边型材规格以及转弯方向为右侧，就可以直接匹配这款构件，不需要额外做定制化修改，构件的承重能力经过核算，完全满足船用梯架满布线缆时的载荷要求，即使在船舶长期航行产生的持续振动环境下，连接位置也不会出现松动、变形的问题，能够保证全船线缆路由的长期稳定可靠。
