重型长途运输半挂货运卡车结构设计

这款半挂货运车辆的三维结构设计，核心面向跨区域干线长途公路货运场景，适配普货零担、工业成品、快消品等大宗标准化货物的长距离转运需求，是当前公路货运体系中承担主力运输任务的核心载具构型。从实际使用场景出发，设计阶段优先考量了长途干线运输的核心痛点：高速行驶下的空气阻力损耗、连续高强度作业的结构可靠性、不同装卸场景的货厢适配性，以及多轴布局下的承载合规性。

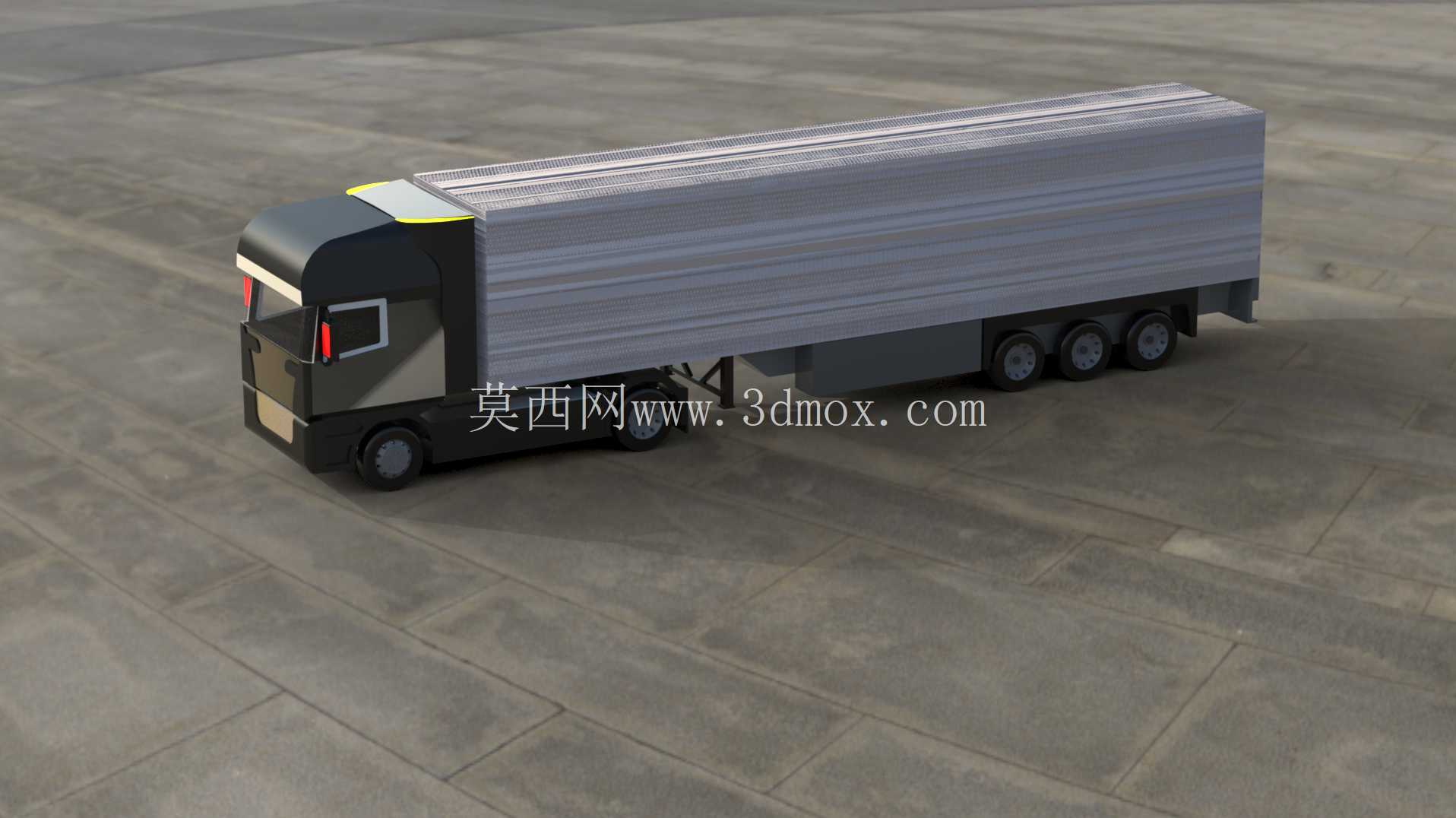

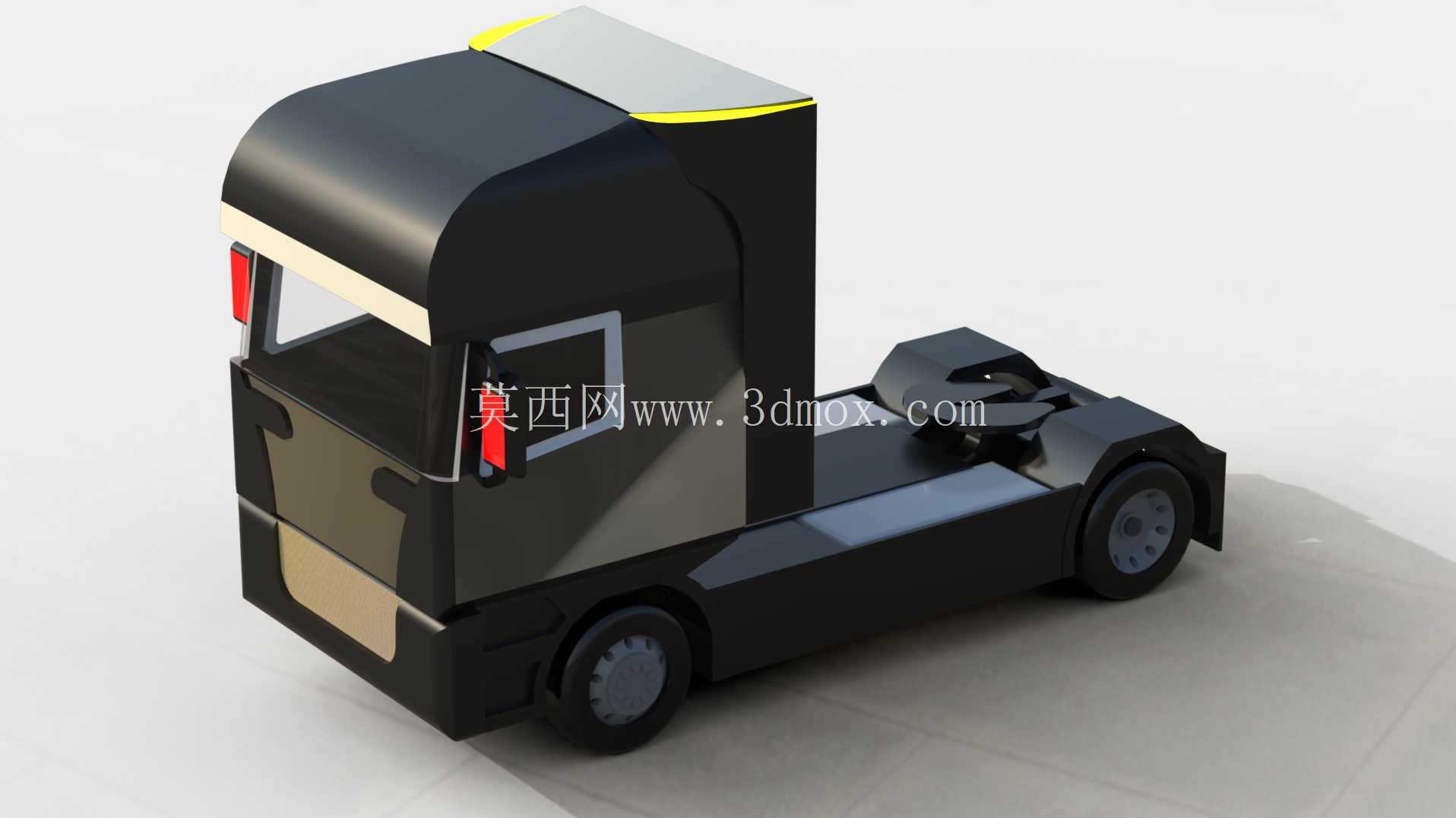

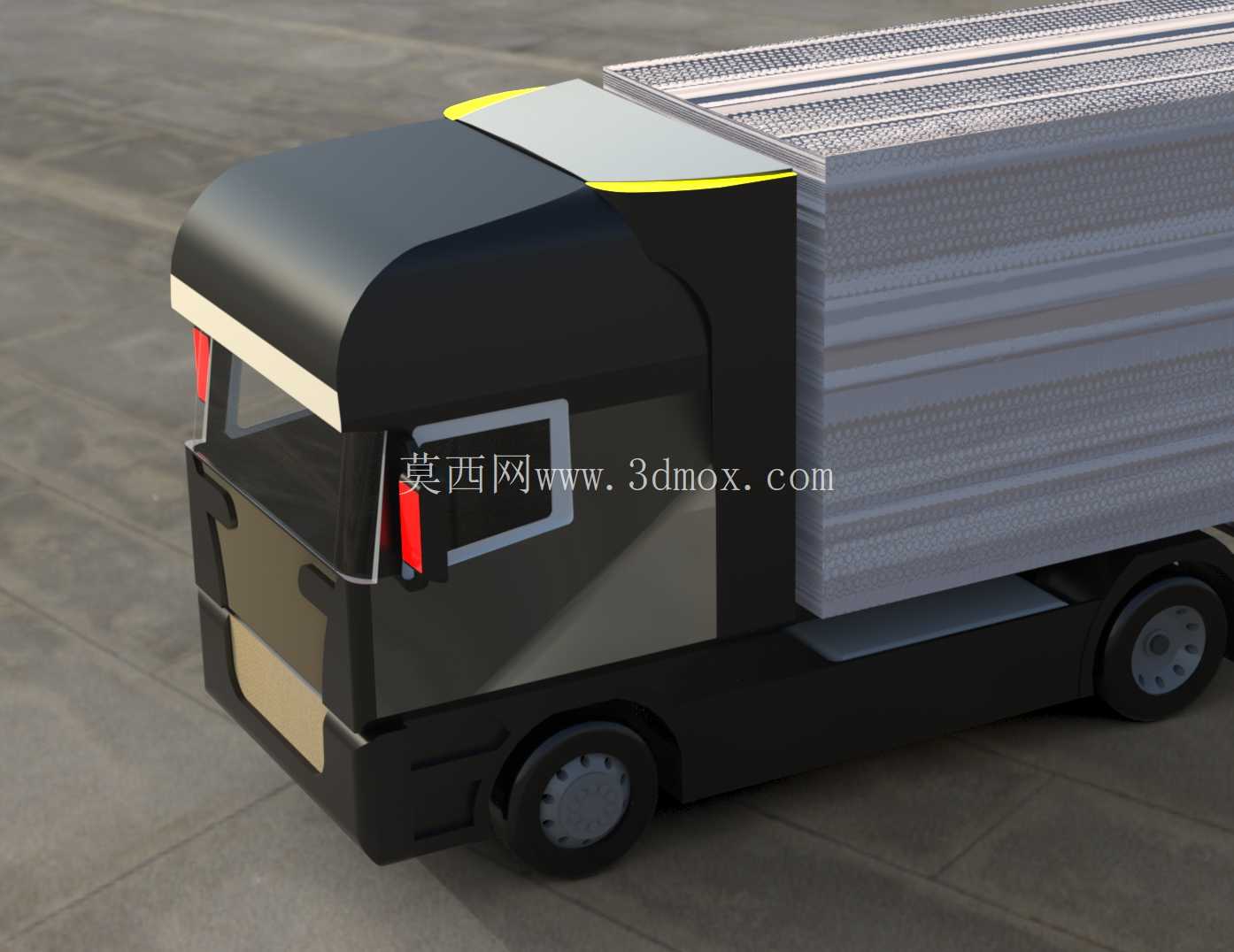

整车采用牵引车搭配封闭式厢式半挂的组合构型，牵引车头部分做了空气动力学轮廓优化，驾驶室顶部设置导流过渡结构，与后方半挂货厢的顶部轮廓形成顺滑衔接，能有效降低高速行驶时的车头与货厢衔接处紊流，减少长途行驶的风阻损耗，对应降低燃油或动力能耗。驾驶室侧面采用小倾角流线设计，外摆式后视镜支架也做了圆弧导角处理，避免突出结构产生额外风噪与阻力。

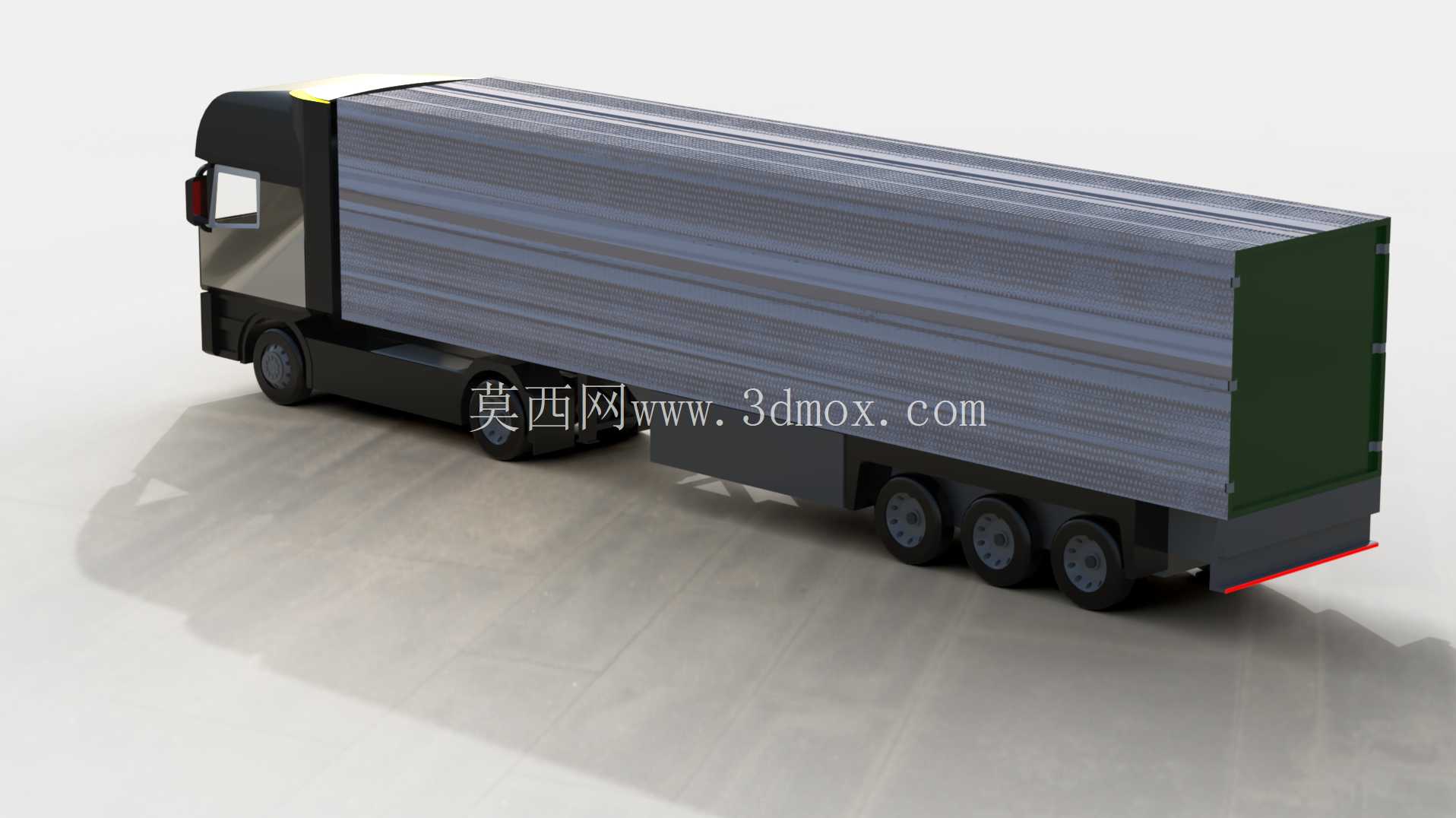

承载结构层面，牵引车采用6x4驱动布局（从模型轮组排布对应常规重型牵引配置），搭配半挂车的三轴承载结构，整车总轴荷分布符合公路货运的限重要求，单轴载荷控制在法规允许范围内，可满足总质量49吨级的重载运输需求。半挂货厢采用全封闭侧帘式结构，厢体侧面为波纹金属蒙皮结构，既保证了厢体的纵向结构强度，减少满载行驶时的厢体形变，又能通过波纹结构提升板材的抗弯性能，降低厢体自重。货厢尾部采用对开式封闭端门结构，门框周边设置密封压边结构，可适配防雨、防尘的运输需求，避免长途行驶中雨雪、扬尘侵入货厢污染货物。

设计过程中重点校核了牵引座与半挂牵引销的匹配安装边界，牵引座安装高度符合常规重型半挂的通用匹配标准，可与市面主流同吨位半挂车实现互换挂载，无需额外改装连接结构。半挂车的悬架采用多轴平衡悬架布局，相邻车轴的载荷可通过平衡臂实现动态分配，在非铺装路面或颠簸路段行驶时，能减少单轴的冲击载荷，提升轮胎与悬架结构的使用寿命，避免重载情况下单轴过载导致的结构损坏。

从安装与尺寸边界来看，整车总长度控制在17.5米以内（对应常规长途半挂的合规长度限值），货厢内部宽度2.4米，内部高度2.6米，可容纳两个标准1200mm*1000mm托盘并排摆放，货厢内部容积约110立方米，适配轻泡货与重货的混装需求。货厢底板采用防滑花纹钢板结构，底板承载面高度1.3米，适配常规月台的装卸高度，可配合叉车完成整托盘货物的快速装卸，提升货场周转效率。

细节设计上，半挂车尾部设置了低位防护杠与反光标识安装位，符合道路行驶的安全防护要求，防止小型车辆追尾时钻入车底；侧面设置多组示廓灯安装位，提升夜间行驶的辨识度。牵引车与半挂之间的管线连接接口采用标准化布局，气制动管路、电气线路的走向预留了足够的转弯摆动余量，避免车辆在大角度转弯、上下坡道时管线被拉扯损坏。整车的轮拱位置预留了足够的跳动空间，适配重载状态下悬架的压缩行程，避免轮胎与轮拱、货厢底板发生干涉。

在结构建模过程中，所有部件的装配关系都按照实际量产车型的公差配合要求设置，牵引销与牵引座的配合间隙、车轴与悬架的安装定位、货厢蒙皮与骨架的连接点位都做了对应还原，可直接用于结构展示、装配工艺模拟，也可作为同类型货运车辆改型设计的基础参考模型，帮助设计人员快速完成构型调整与性能校核，减少从零开始建模的重复工作量。
