软垫家具与管道组件CAD二维块素材集

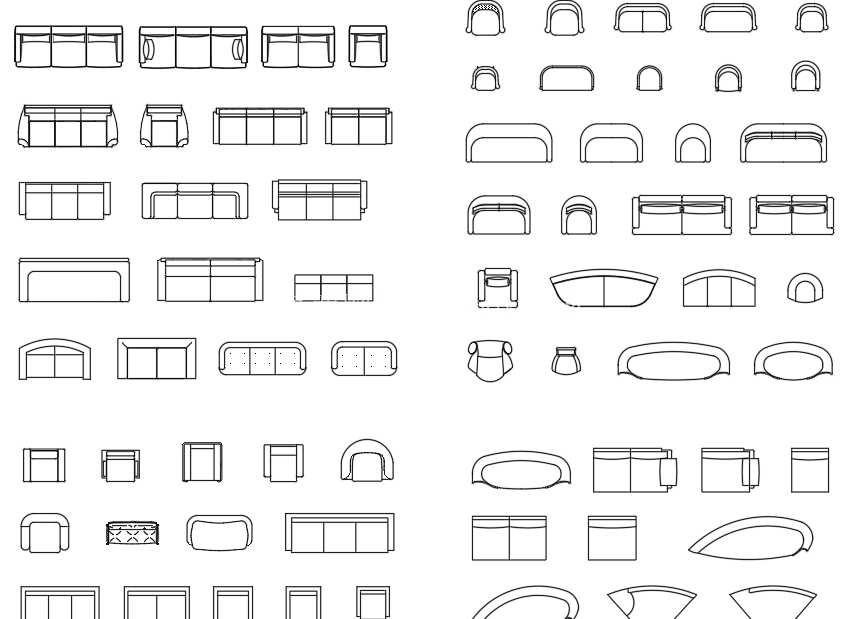

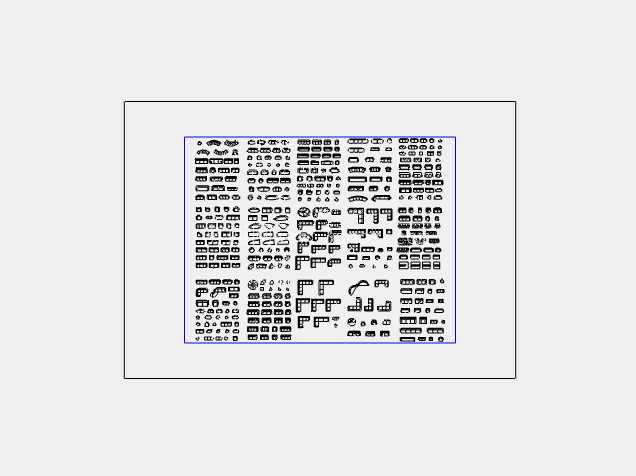

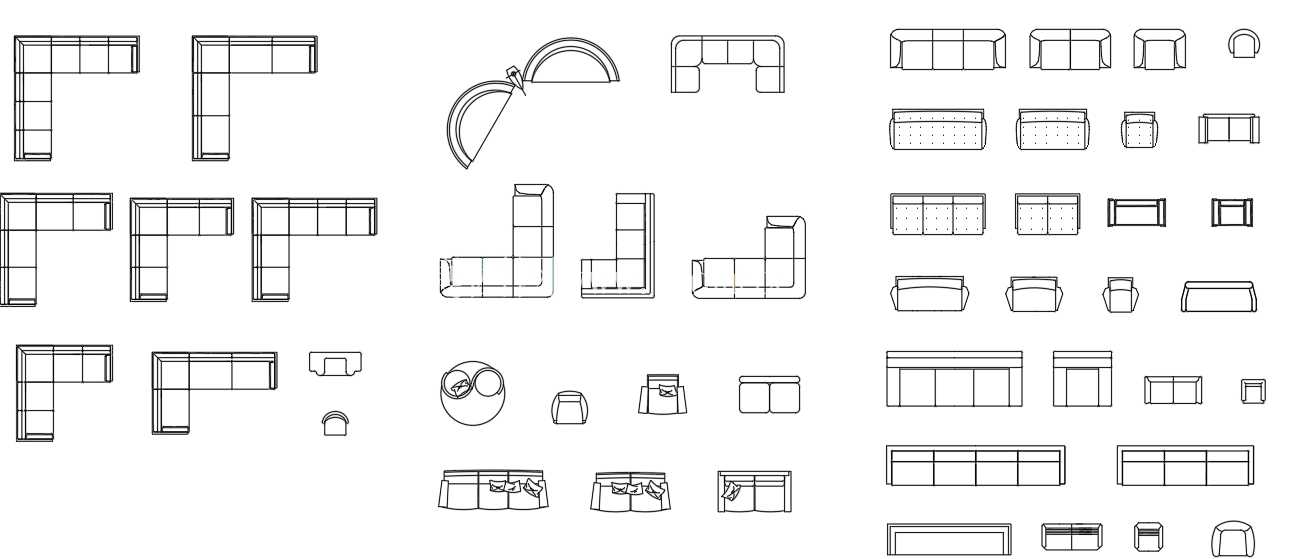

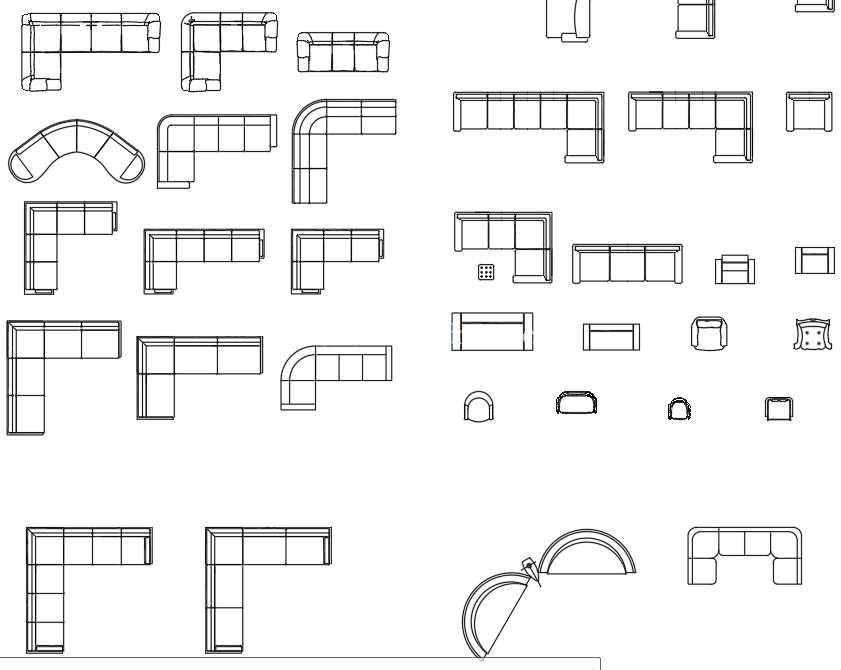

这套块库素材覆盖两类核心工程设计元素，一类是软垫家具类二维块，包含不同规格的多人沙发、单人沙发、休闲椅、弧形沙发、贵妃榻等常见软装构件，每类构件都提供了正视、侧视等不同视角的轮廓表达，线条严格按照实物比例绘制，没有多余的装饰性笔触，能直接嵌入平面布局图中使用。另一类是管道系统相关组件块，涵盖了常用的管道接头、转接件、终端接口等标准化构件，轮廓尺寸符合通用管道安装规范，能直接用于管线排布的快速绘制。

在建筑室内设计场景中，设计师做平面方案排布时，不需要逐笔绘制每一款沙发、座椅的轮廓，直接调用对应块就能快速完成功能区的家具布置，能大幅缩短方案初稿的绘制周期，尤其是做批量住宅户型、公共休息区方案时，统一比例的块素材能保证整张图纸的比例协调性，避免出现不同家具尺寸比例失调的问题。做商业空间比如咖啡厅、酒店大堂的休息区布局时，不同款式的沙发块能快速组合出不同的排布方案，方便对比不同布局的通道宽度、座位密度是否符合消防和使用要求。

在机电管线设计场景中，管道组件块能帮助工程师快速完成管线走向、节点连接的示意图绘制，标准化的块轮廓能让不同设计人员绘制的图纸保持统一的表达规范，避免因为个人绘图习惯差异导致的识图误差，尤其是在多专业协同的项目中，统一的块元素能减少跨专业沟通的成本，结构、水电、软装不同岗位的设计人员都能快速识别图中的构件含义。

从设计逻辑来看，所有块元素都做了分层处理，家具类块的轮廓线、内部结构线放在不同图层，管道类块的接口标识、主体轮廓也做了图层区分，设计师调用后可以根据自身的绘图规范调整图层属性、线宽、颜色，不需要重新拆解块的元素。所有块的插入基点都设置在构件的左下角或者安装基准点位置，插入图纸时不需要反复调整位置对齐，直接捕捉轴线或者墙体边线就能完成精准放置。

尺寸边界方面，软垫家具类块的尺寸覆盖了常规家用到商用的全规格，单人沙发块的宽度范围覆盖0.6m到1.2m，多人沙发块覆盖1.8m到3.6m的常见尺寸，弧形沙发的弧度半径也匹配常规商用空间的布局尺寸，不会出现比例失真的问题。管道组件块的尺寸覆盖了家装到公装常用的管道通径对应的接口尺寸，连接件的外形尺寸和实际产品的安装尺寸一致，排布管线时可以直接根据块的尺寸预留安装空间，避免后期施工时出现空间预留不足的问题。

实际使用过程中，这些块元素可以根据项目需求做比例微调，比如遇到特殊尺寸的定制家具，可以在保持块整体轮廓结构不变的前提下，按比例缩放长宽尺寸，适配特殊空间的布局需求。管道类块也可以根据项目使用的管道标准调整接口长度，不需要重新绘制整个构件轮廓。对于需要做三维方案推导的设计师来说，这些二维块也可以作为三维建模的轮廓参考，直接导入三维软件作为底图，沿着块的轮廓拉伸就能快速生成对应的三维模型，减少前期描图的工作量。

在施工图绘制阶段，统一的块元素能保证图纸输出的规范性，所有家具、管道构件的表达样式一致，不会出现同一张图纸里相同构件画法不一样的问题，施工方拿到图纸后能快速识别各个构件的位置和类型，减少识图时间，降低因为图纸表达不清晰导致的施工误差。尤其是做大型公建项目的施工图时，大量重复使用的构件用块来绘制，还能减小图纸文件的体积，提升软件运行的流畅度，避免因为文件过大导致的软件卡顿、崩溃问题。
