ABS材质A80规格圆盘式气流调节风阀

　　这款圆盘式气流调节风阀，主体采用ABS工程塑料注塑成型，适配公称直径80mm的圆形通风管路，在民用新风系统、小型通风空调末端、实验室通风柜支路、洁净室回风段等场景中应用广泛，主要承担管路通断调节、送风流量分配、静压平衡控制的功能，相比金属风阀自重更轻，注塑成型的部件一致性好，批量生产时尺寸稳定性强，也不会在潮湿通风环境下出现锈蚀掉渣的问题，适配对洁净度有一定要求的送风场景。

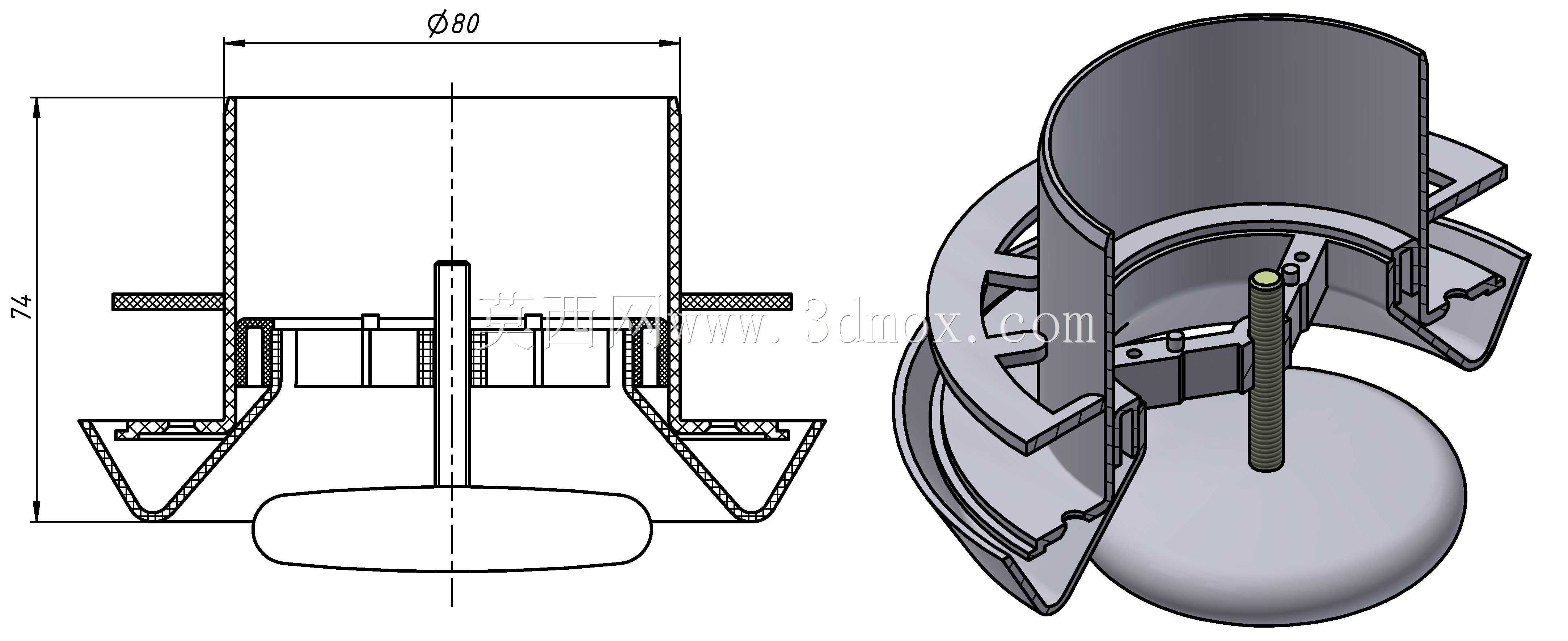

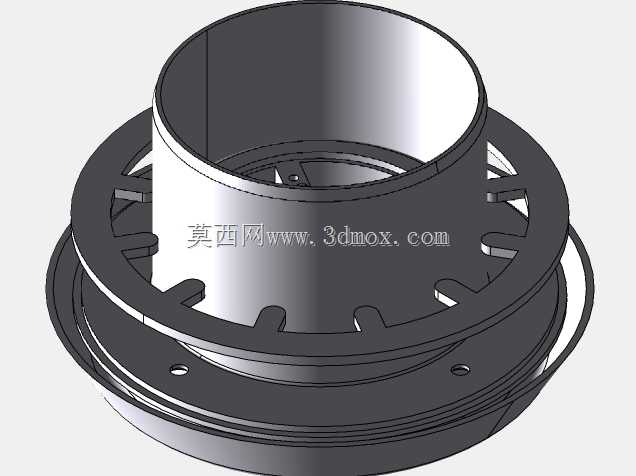

　　从结构设计逻辑来看，这款风阀采用盘式阀芯配合中心螺杆调节的结构，阀芯为圆弧过渡的圆盘造型，边缘做了锥面导风处理，当阀芯抬升时气流可以从圆盘与阀座的环形间隙均匀流出，不会出现单侧送风偏流的问题，阀座外圈设置了带网格纹理的法兰安装边，安装边的锥面导向结构可以直接卡入对应规格的PVC通风软管内壁，不需要额外打胶或者卡箍紧固就能实现可靠密封，现场安装时只需要将风管套入安装边即可，大幅降低了末端施工的操作难度。

　　中心调节螺杆采用细牙螺纹设计，转动阀盘底部的调节旋钮时，可以精准控制阀芯的抬升高度，最小调节行程可以控制到0.5mm级别，能够实现从全闭到全开状态的无级风量调节，阀体内侧设置了三道径向定位筋，既可以对中心螺杆的运动起到导向作用，避免阀芯升降过程中出现偏斜卡滞，也能在气流高速通过时对阀芯形成径向支撑，避免通风管路内风压波动导致阀芯震颤产生异音。从安装边界尺寸来看，这款风阀的顶部接口外径为90mm，适配内径80mm的标准通风软管，整体安装高度控制在120mm以内，安装时不需要在风管末端预留过大的操作空间，即使是吊顶内狭窄的安装空间也能顺利布置，阀体外侧的支撑翼片做了镂空减重设计，在保证结构强度的前提下尽可能降低了阀体自重，不会因为长期悬挂导致风管连接处变形下垂。在实际选型应用中，这款风阀通常布置在送风支管的末端位置，配合散流面板使用时可以通过调整阀芯开度，平衡不同支路的送风阻力，避免距离主风机近的风口风量过大、远端风口风量不足的问题，ABS材质的耐温范围可以覆盖常规通风系统-10℃到60℃的工作温度区间，完全满足民用空调通风、普通工业送排风的工况要求，不会因为常规送风温度变化出现材质变形或者脆裂问题。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是阀座安装边的外径尺寸，需要控制在89.8mm到90.2mm之间，尺寸过小会导致风管套接后容易脱落，尺寸过大则会造成安装时插接困难，甚至撑裂薄壁PVC风管；其次是中心螺杆与定位筋导向孔的配合间隙，单边间隙需要控制在0.1mm到0.15mm之间，间隙过大会导致阀芯晃动，调节时出现卡顿，间隙过小则会因为塑料件的注塑收缩导致螺杆转动阻力过大；另外阀芯锥面与阀座密封面的同轴度需要控制在0.2mm以内，保证全闭状态下的密封性能，避免出现漏风问题。阀体的所有棱角位置都做了R1以上的圆角过渡，一方面是为了适配注塑成型的工艺要求，避免注塑过程中出现应力集中导致部件开裂，另一方面也可以减少气流通过时的局部阻力，降低通风系统的运行噪音，网格状的安装边纹理既可以增加与风管内壁的摩擦力，提升连接可靠性，也能在塑料件注塑冷却过程中减少收缩变形，保证安装边的圆度公差。
