克莱斯勒300c汽车前支撑悬架总成

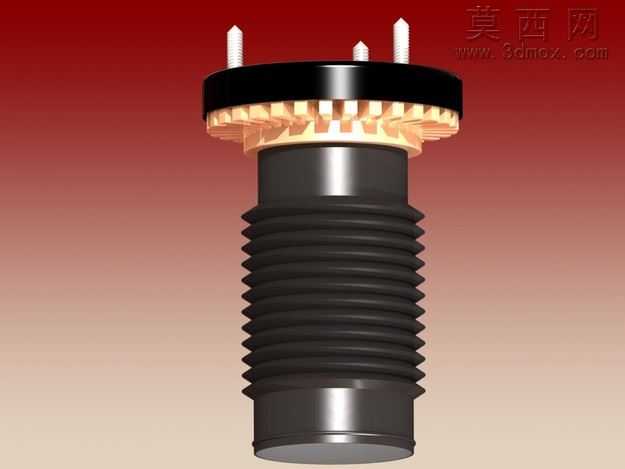

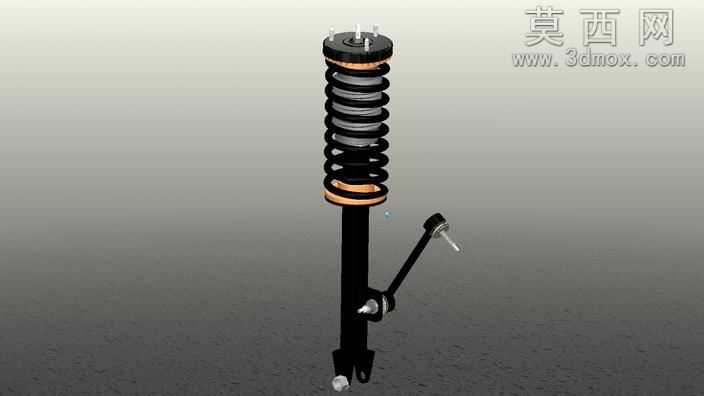

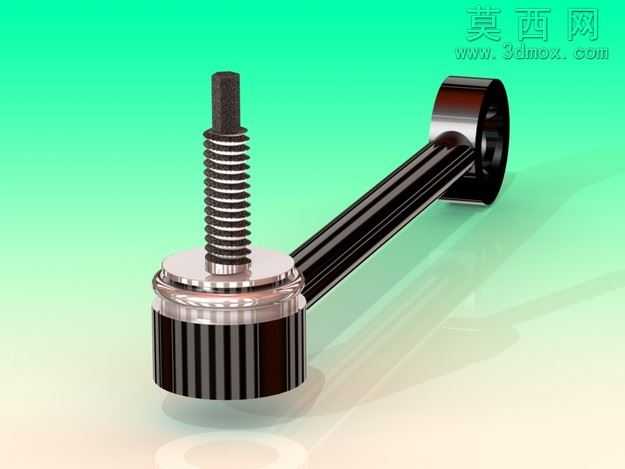

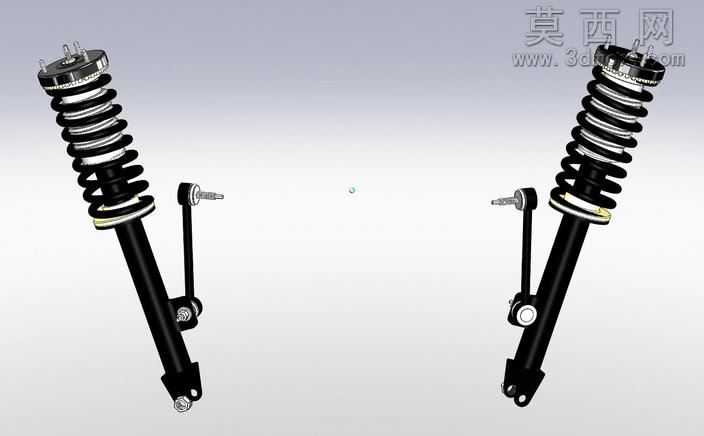

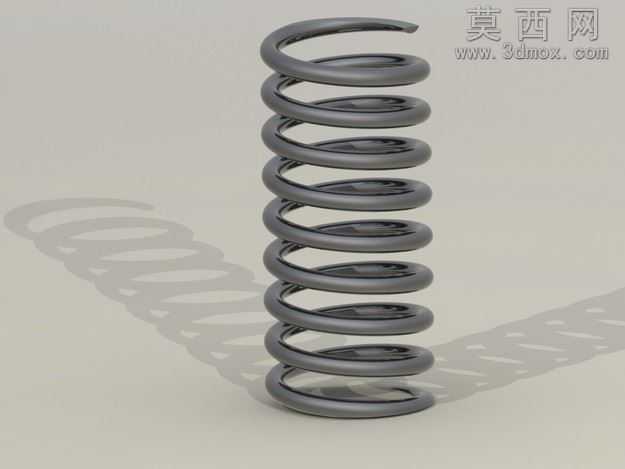

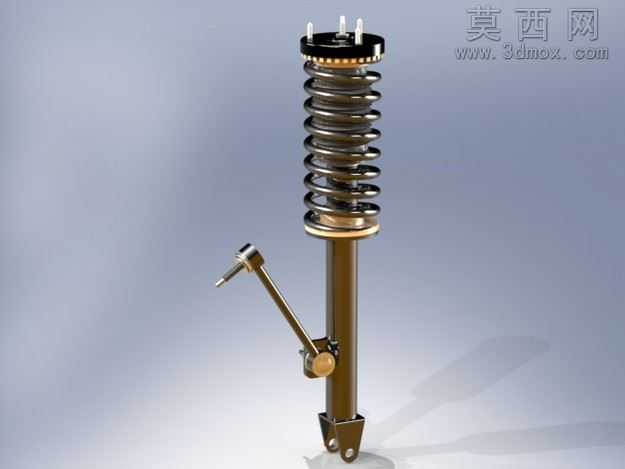

本模型为克莱斯勒300c车型的前支撑悬架总成，采用SolidWorks进行全参数化三维建模，完整还原了麦弗逊式前悬架支柱的全部结构细节。建模过程中首先依据实车测绘尺寸搭建整体装配骨架，自下而上完成各子零件的特征构建：减震器筒身采用旋转凸台特征生成主体轮廓，表面的安装卡扣、管路接口通过拉伸切除与扫描特征完成细节刻画，保证各安装位的尺寸公差与实车一致；螺旋弹簧部分通过螺旋线扫描生成簧丝主体，对弹簧上下端的并圈、磨平结构做了精准还原，弹簧节距、簧丝直径、中径参数完全匹配原厂配件规格，同时添加了螺旋扫描的收尾特征避免端面出现建模破面。摆臂部分通过多段拉伸与放样特征构建变截面的臂体结构，对摆臂两端的球铰安装座、衬套压装位做了细节处理，还原了摆臂的加强筋结构与减重孔设计，保证摆臂的结构强度表现与实车零件一致。顶部的减震器上座集成了安装螺栓、轴承座与缓冲块结构，螺栓的螺纹特征通过装饰螺纹线实现，既保证视觉真实度又控制了模型整体面数。渲染阶段采用Keyshot进行材质与场景搭建，减震器筒身赋予磨砂金属材质搭配局部镀铬装饰件，螺旋弹簧采用黑色电泳漆面材质，摆臂采用铸钢哑光金属材质，橡胶缓冲块、防尘套赋予高弹性橡胶材质，各材质的粗糙度、反射率参数经过反复调试，还原不同零件的真实质感。场景搭建采用渐变灰色背景搭配柔和的三点布光，主光从侧上方打亮模型主体轮廓，辅光弱化阴影死黑区域，轮廓光勾勒弹簧与筒身的边缘结构，最终渲染图清晰展现了前支撑总成的装配关系与各零件的结构特征，可用于汽车底盘结构教学、悬架运动仿真分析、配件改装设计参考等场景，模型包含完整装配体与各子零件文件，可直接进行干涉检查、运动模拟与工程图导出。
