铜焊接执行机构集成模组结构设计

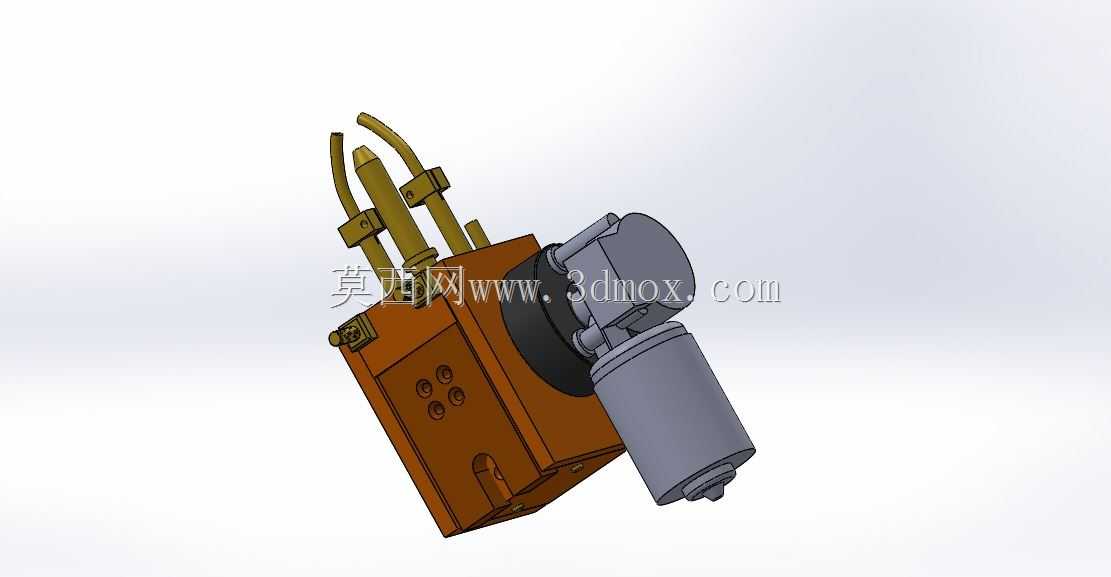

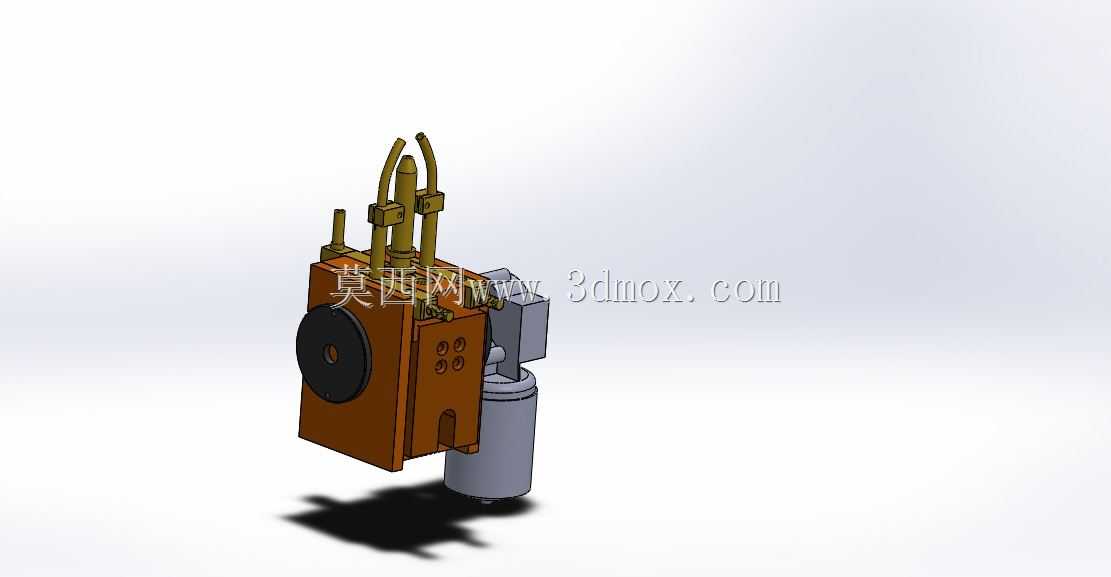

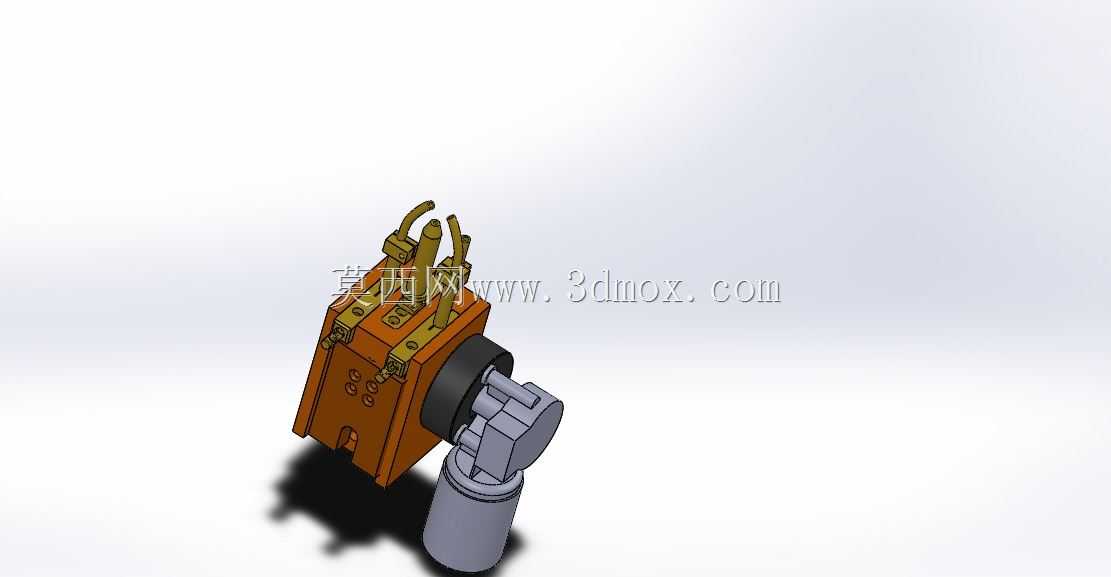

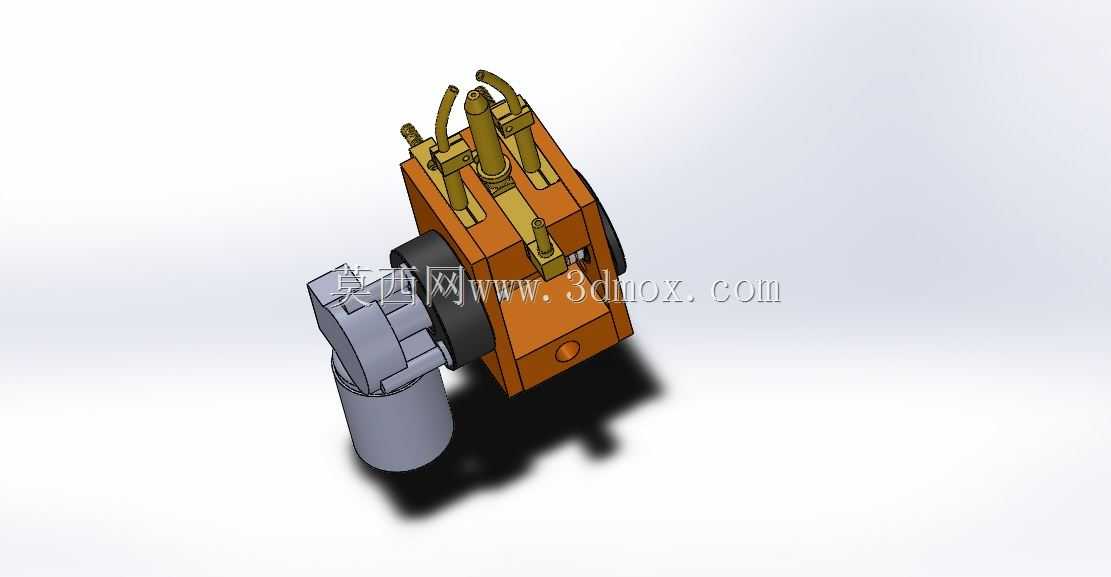

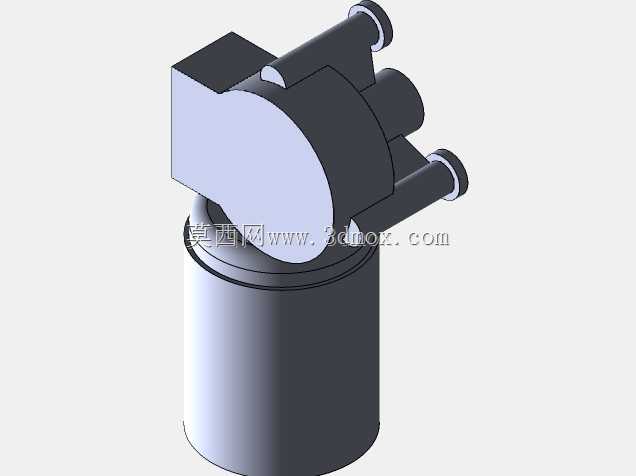

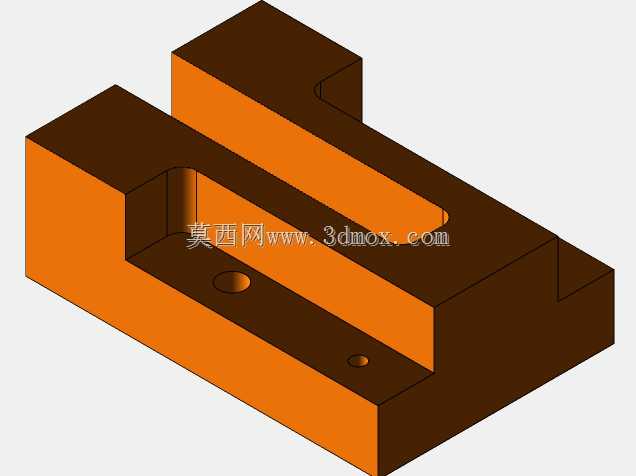

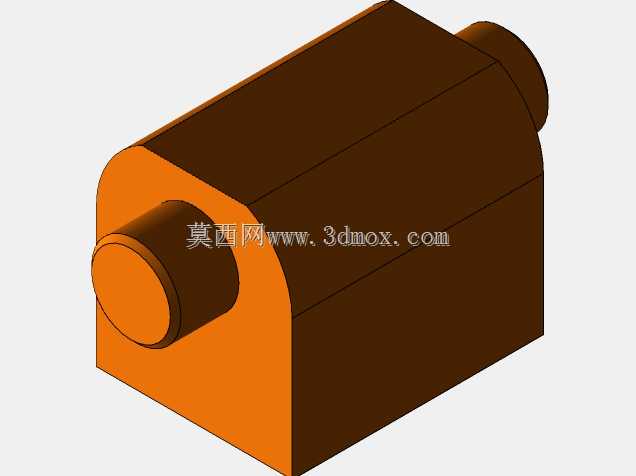

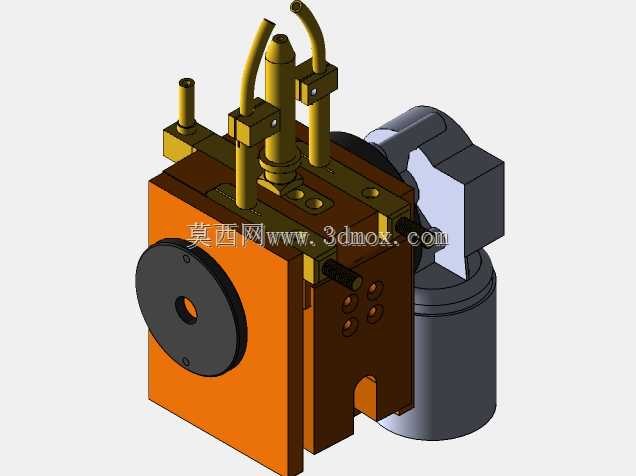

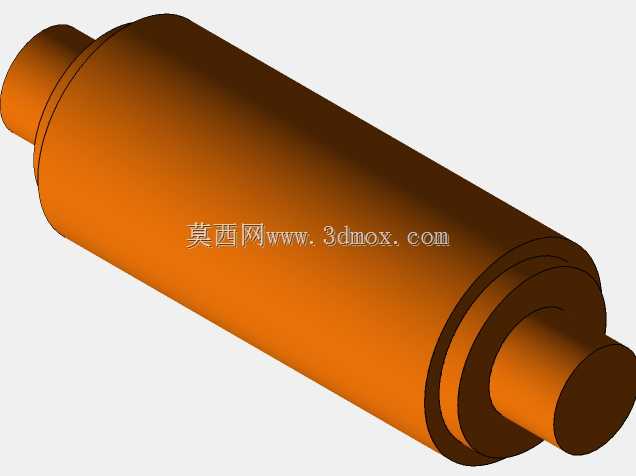

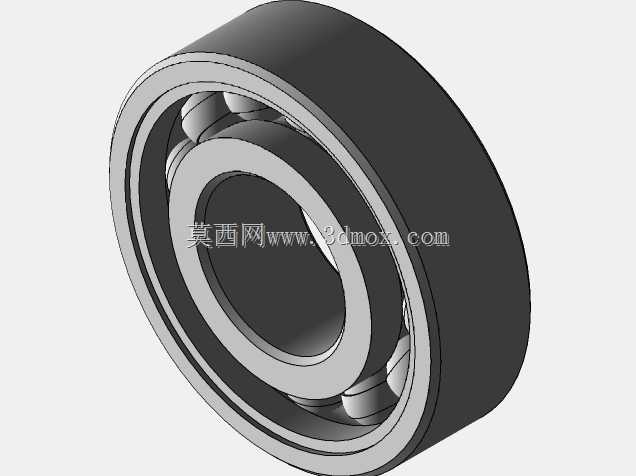

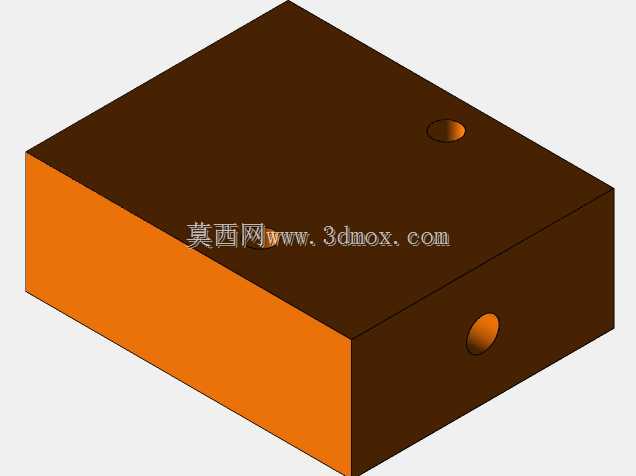

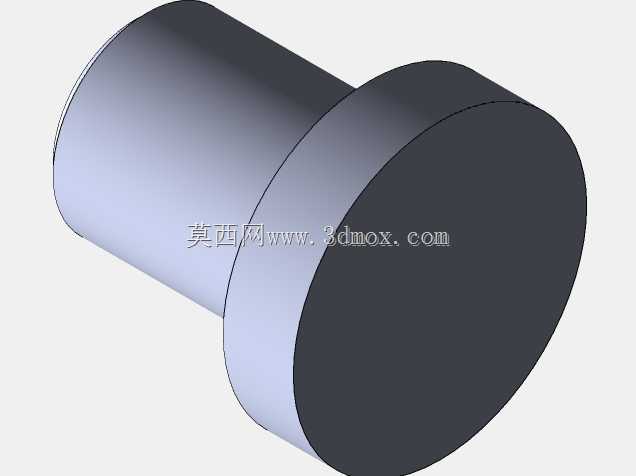

　　这套铜焊接执行模组，主要面向小尺寸铜质工件的精密钎焊作业场景，常见于制冷管路接头焊接、电子元器件引脚铜焊、小型阀类组件铜连接工序中，替代传统手持焊枪完成重复性高、焊点位置精度要求严的焊接作业。从结构组成来看，模组集成了驱动单元、送丝导向组件、焊头固定基座三个核心部分，驱动部分采用圆柱式直流驱动元件，为焊头进给、送丝动作提供稳定的动力输出，基座部分采用酚醛树脂类隔热材质加工，既能够隔绝焊接过程中产生的高温传导，避免驱动元件受高温影响出现性能衰减，也能为整套机构提供足够的结构刚性，保证焊接过程中焊头位置不发生偏移。

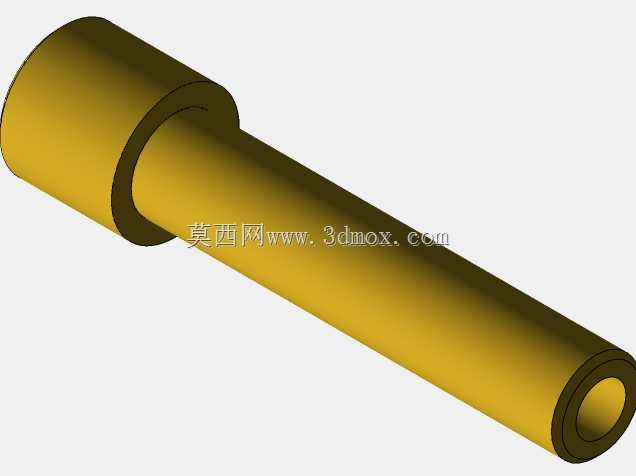

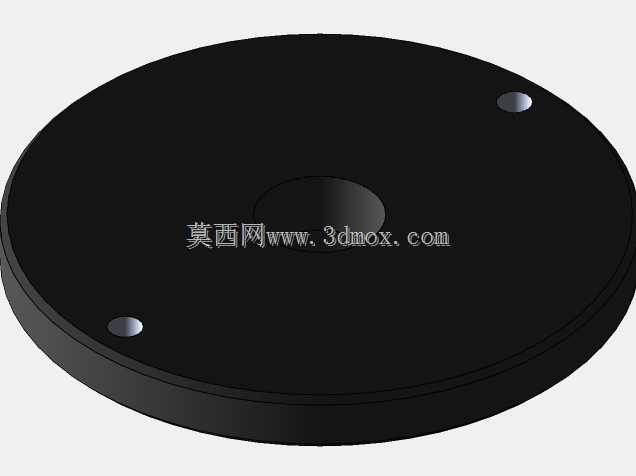

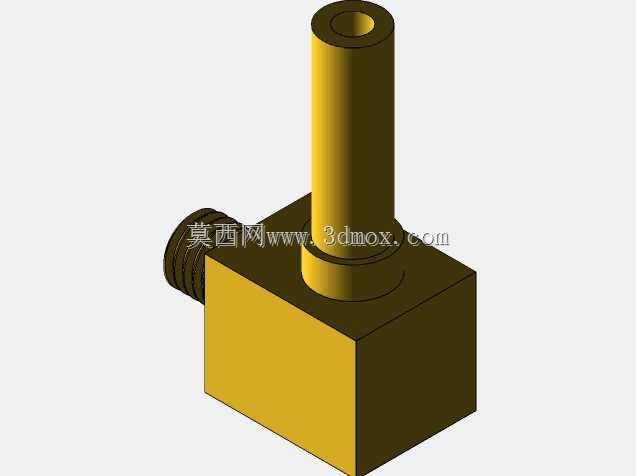

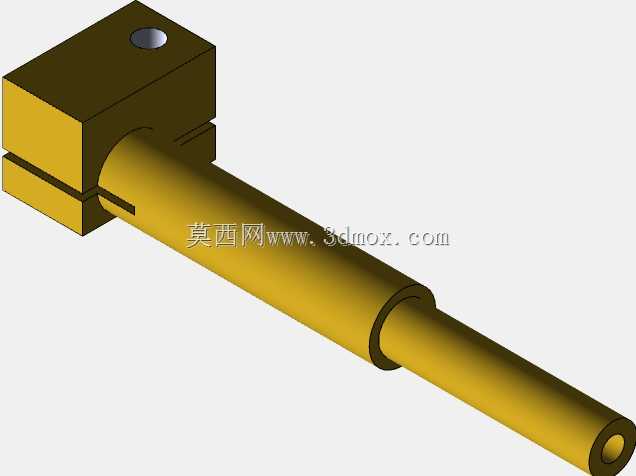

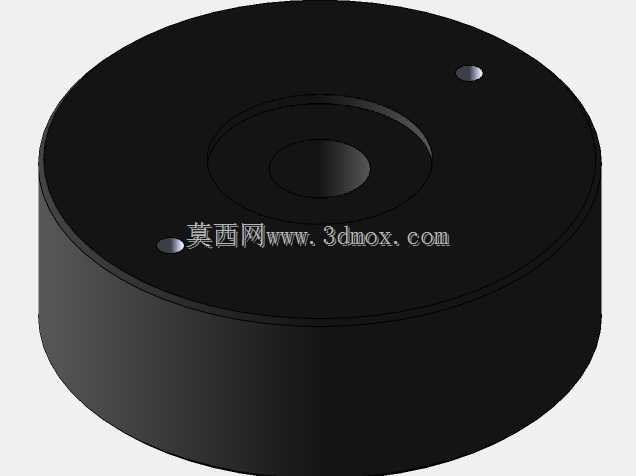

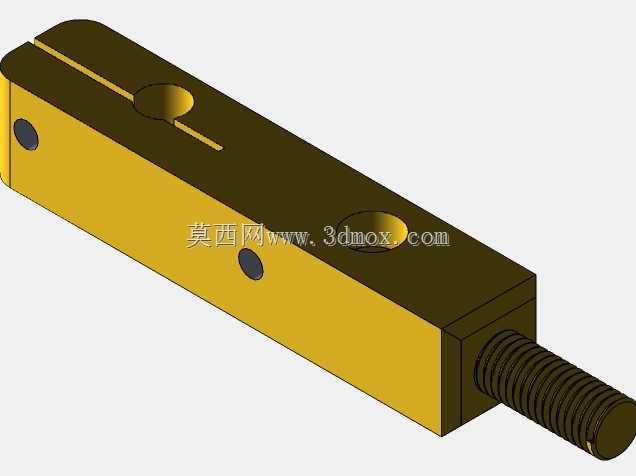

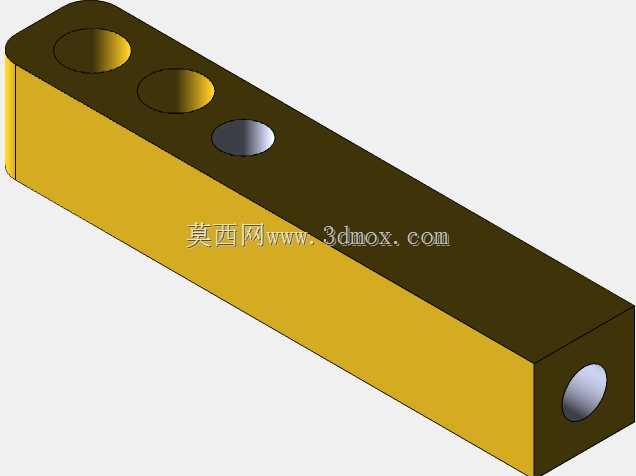

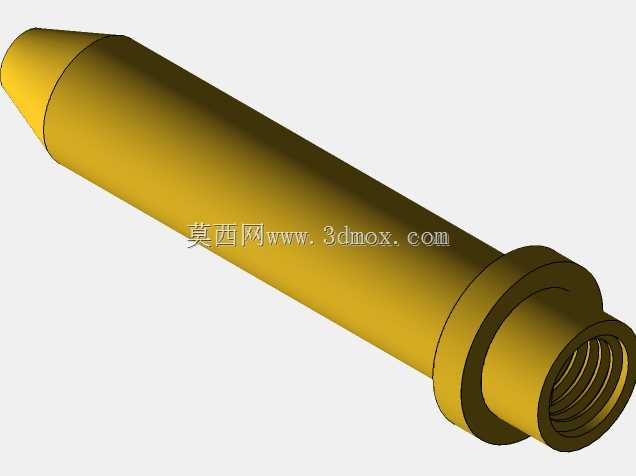

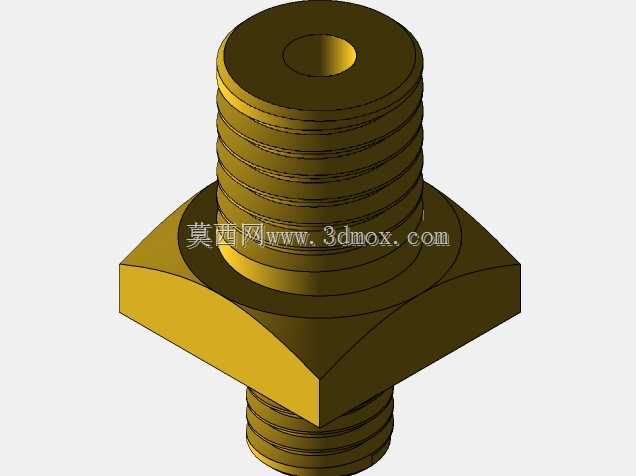

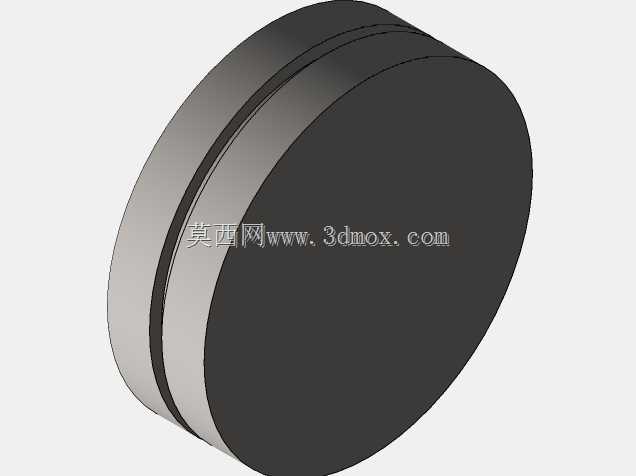

　　送丝导向组件采用双导杆平行布局，两根黄铜导杆分别对应焊丝导向与保护气输送通道，导杆末端的固定夹块可根据焊丝直径、焊点位置调整伸出长度与倾斜角度，适配不同规格铜焊丝的送进需求，导杆与基座的连接部位设置了锁紧调节结构，调试时可快速调整导杆的空间角度，完成焊点对位后直接锁紧即可固定位置，无需反复拆装调试。在设计思路上，这套模组优先考虑了焊接作业的高温工况适配性，所有靠近焊头的结构件都做了隔热避让设计，驱动元件与焊头安装位之间预留了足够的隔热间隙，同时设置了环形隔热衬垫阻断热传导路径，避免连续作业时热量累积损坏驱动部件。结构连接部位全部采用内六角圆柱头螺钉紧固，既保证连接强度，也避免突出的螺钉头刮碰周边工装或工件。

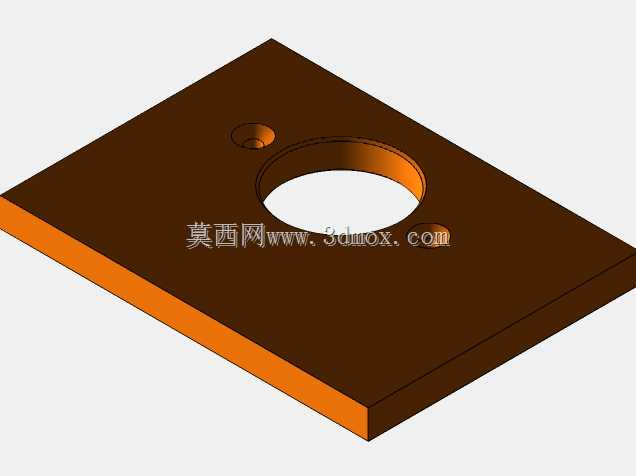

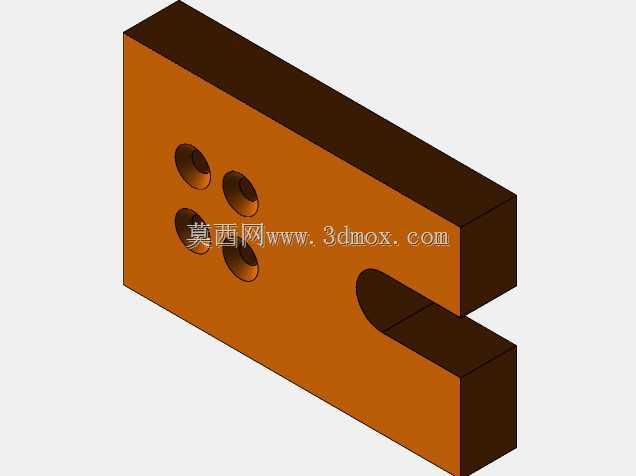

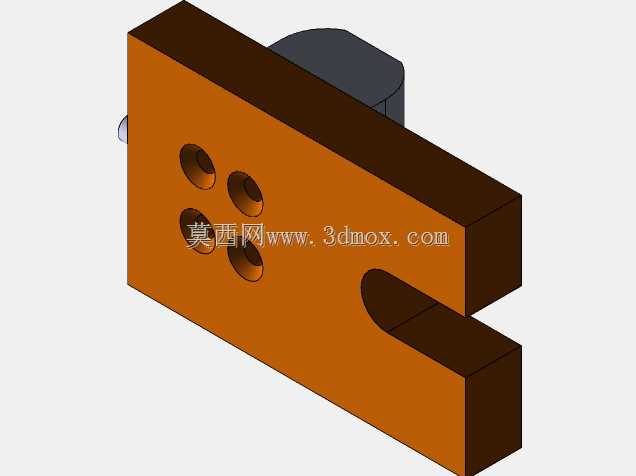

　　从安装边界来看，模组基座的背面设置了标准的安装定位孔位，可直接固定在自动化生产线的直线滑台、多轴机械手末端执行器安装法兰上，整体外轮廓尺寸紧凑，横向最大宽度不超过120mm，纵向伸出长度可根据安装需求调整，不会占用过多的工位空间，适合在多工位转盘焊接设备、流水线在线焊接工位上布置使用。实际作业过程中，这套模组可配合外置的焊接电源、送丝机构完成整个铜焊流程，驱动元件带动焊头进给到位后，送丝组件自动送出铜焊丝，在焊点位置完成熔接，焊接完成后驱动元件带动焊头退回初始位置，等待下一个焊接循环。

　　相比传统的手持焊接作业方式，这套集成化模组的焊点重复定位精度更高，焊接参数一致性更好，能够有效避免人工焊接时出现的虚焊、焊穿、焊丝填充量不均等问题，尤其适合批量铜质小件的连续焊接生产。结构设计上还考虑了日常维护的便捷性，导杆夹块、焊头固定座都采用快拆式结构，更换焊头、清理焊渣时不需要拆解整个模组，只需要松开对应位置的锁紧螺钉即可完成配件更换，大幅减少设备停机维护的时间。基座表面的安装孔位采用等间距布局，可兼容不同规格的安装支架，用户可根据自身工位的布局需求调整安装方向，既可以水平安装完成平面焊点的焊接，也可以倾斜一定角度完成管路对接位置的环形焊缝焊接。送丝导杆的内部通道做了抛光处理，减少焊丝送进过程中的阻力，避免焊丝卡滞影响焊接连续性，导杆末端的出丝口位置做了收口导向，保证焊丝送出后能够精准对准焊点位置，不会出现焊丝偏移导致的焊接缺陷。整套模组的重量控制在合理范围内，安装在机械手末端时不会对机械手的负载能力提出过高要求，普通负载能力的水平多关节机械手即可搭载使用，降低了整套自动化焊接设备的配置成本。
