工业旋风分离除尘装置结构设计

项目分类:除尘设备 发布时间:2024-12-15 ID:849872
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计
  • 工业旋风分离除尘装置结构设计

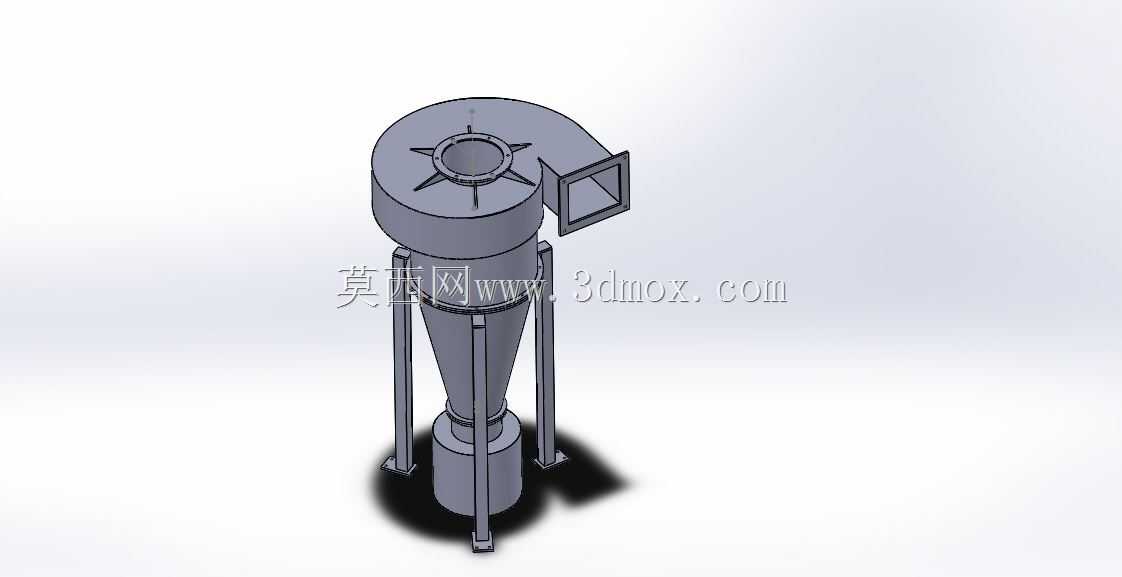

  在粉体加工、木工车间、燃煤锅炉配套、粮食输送这类会持续产生含尘气流的生产场景里,旋风分离设备是前端预处理环节最常用的气固分离装置,不需要更换滤材,依靠离心力就能完成大部分粗颗粒粉尘的捕集,运行阻力低、维护量极小,是很多除尘系统里不可或缺的第一级处理单元。这套旋风分离结构采用经典的切向进气设计,含尘气流从筒体上部的方形切向入口进入后,会沿筒壁形成高速旋转的外涡旋,气流在旋转过程中产生的离心力会将密度远大于气体的固体颗粒甩向筒体内壁,颗粒接触壁面后失去动能,沿壁面滑落至下部的锥段,最终汇集到底部的集尘段排出,经过净化的气流则会在锥体中部形成内涡旋,从顶部中心的排气口向上排出,完成整个气固分离过程。

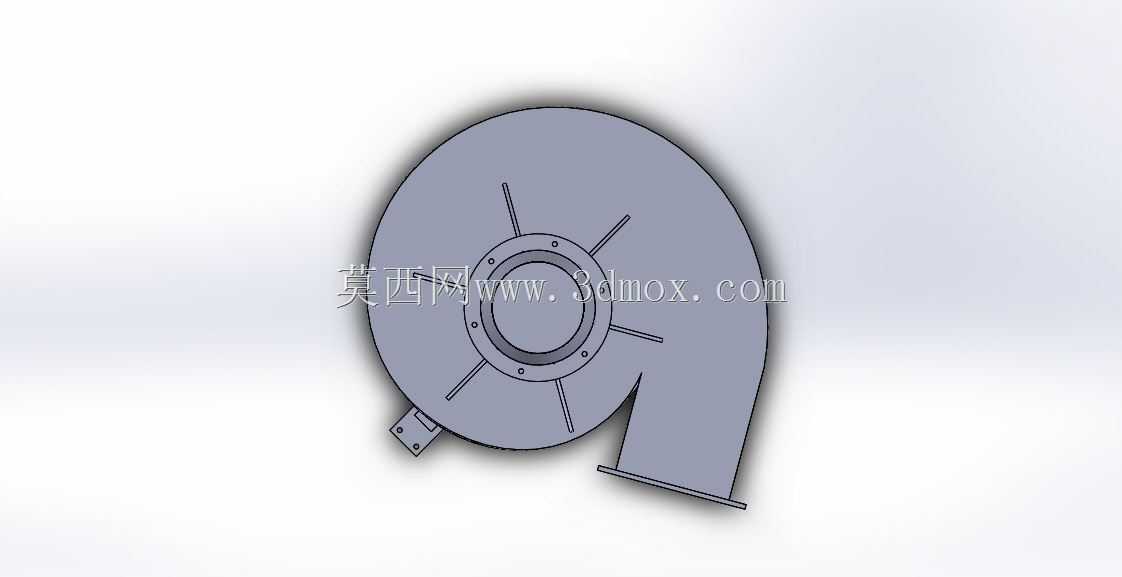

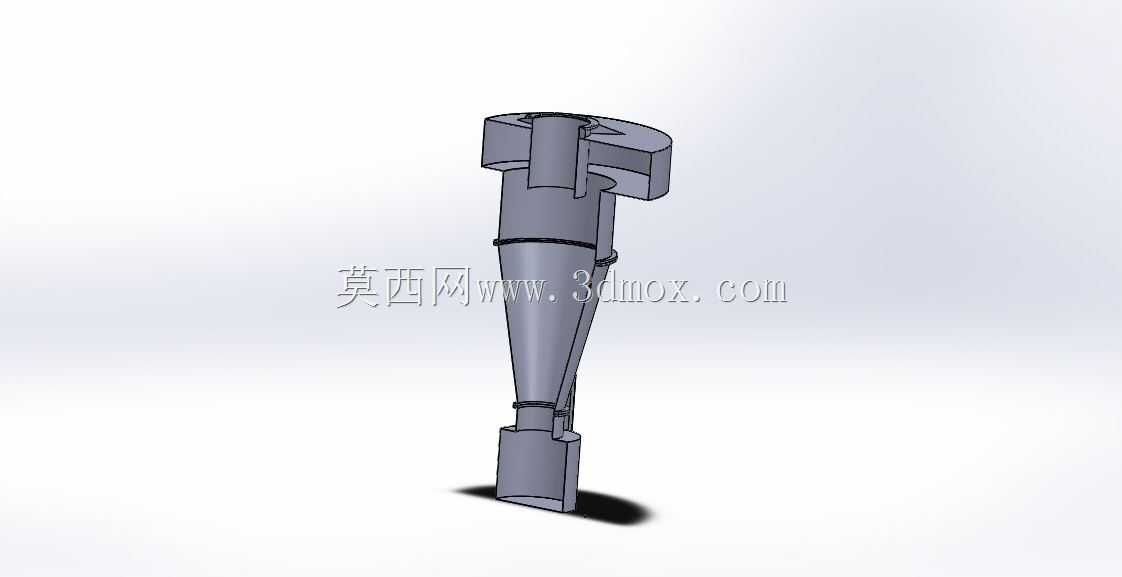

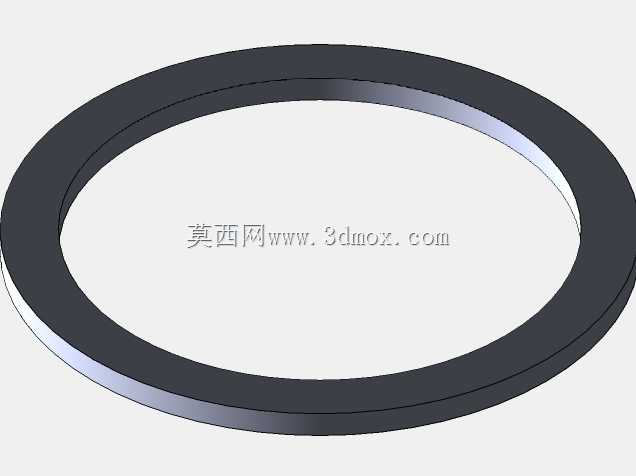

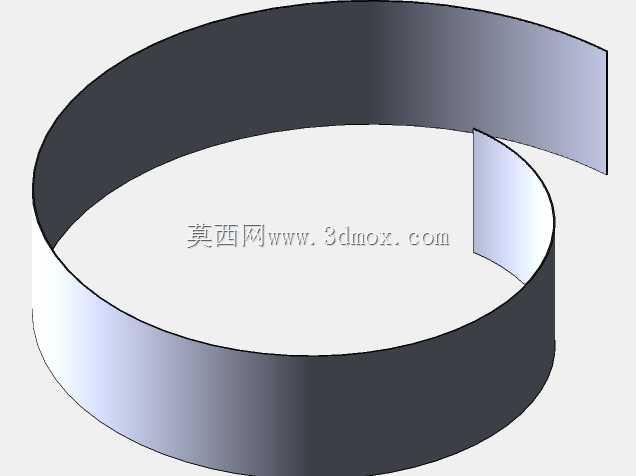

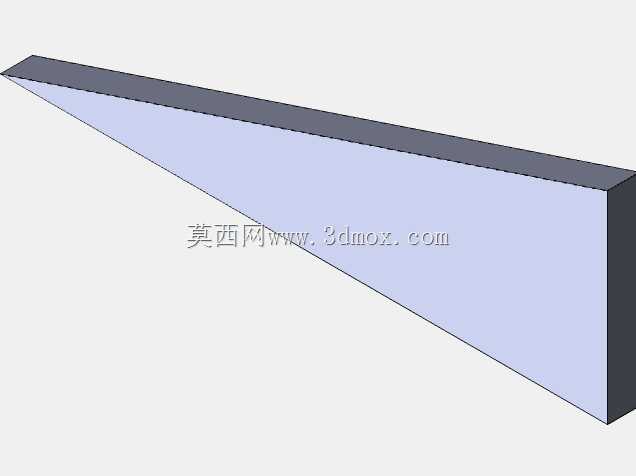

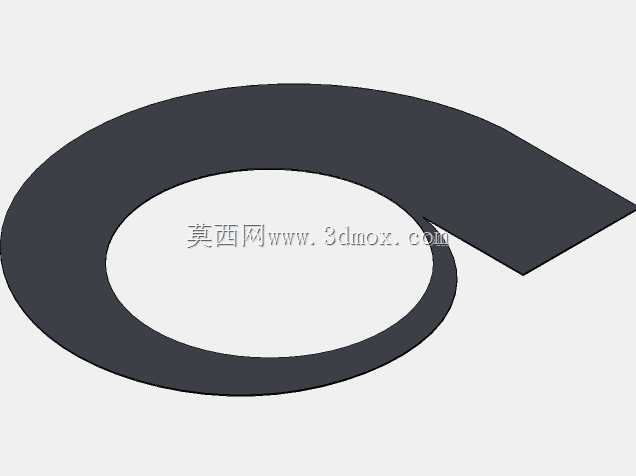

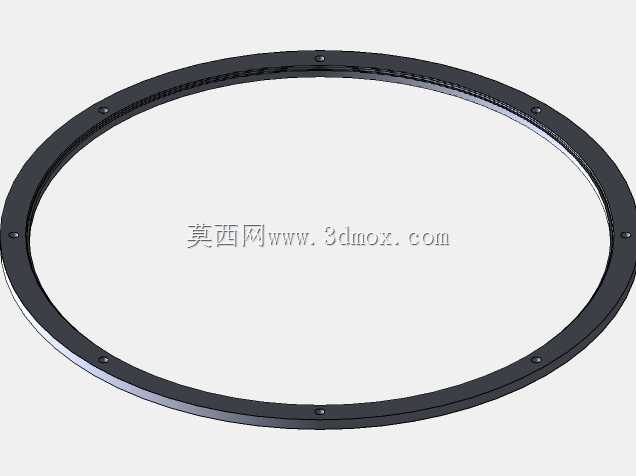

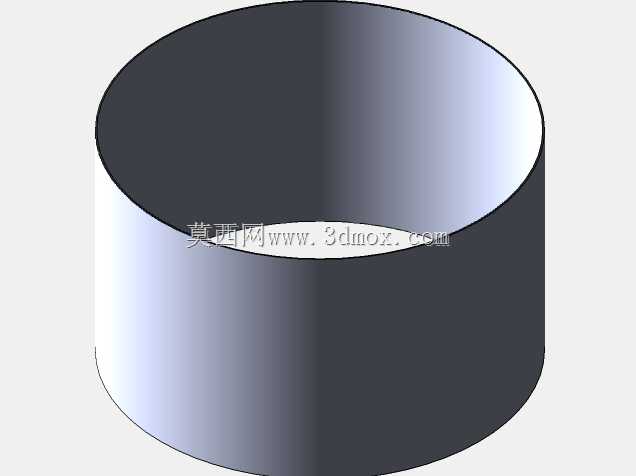

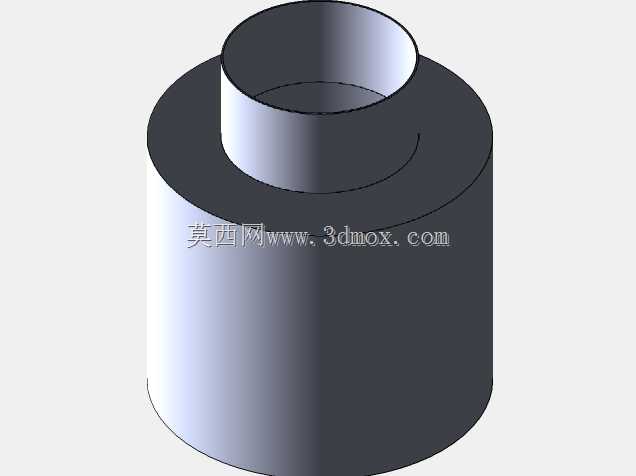

  从结构设计细节来看,上部筒体为等直径圆柱段,是气流形成稳定涡旋的核心区域,顶部中心的排气口带有辐射状加强筋结构,既可以避免排气口在高速气流长期冲刷下出现变形,也能引导内涡旋气流平稳导出,减少局部紊流带来的阻力损失。切向入口采用方形截面设计,和圆形筒体相切连接,这种结构能让进入筒体的气流快速贴壁形成旋转流场,避免入口处气流对冲造成的能量损耗。下部锥段采用上大下小的渐缩结构,随着锥段直径不断缩小,外涡旋的旋转半径持续减小,离心力随之增大,可以进一步捕集粒径更小的粉尘颗粒,同时锥段的倾斜角度经过合理设计,能够保证滑落的粉尘不会在锥壁堆积,避免出现架桥、堵料的问题。

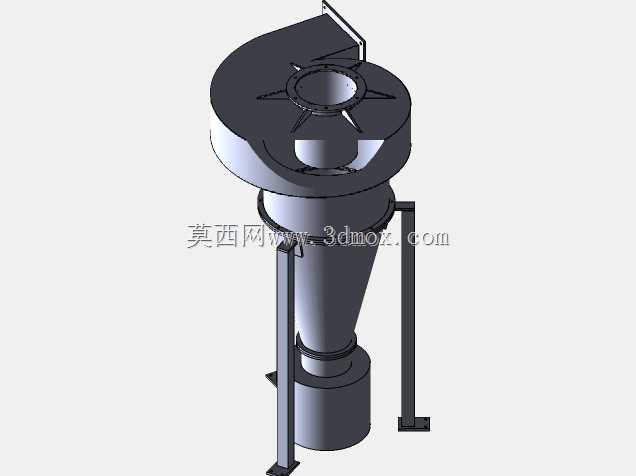

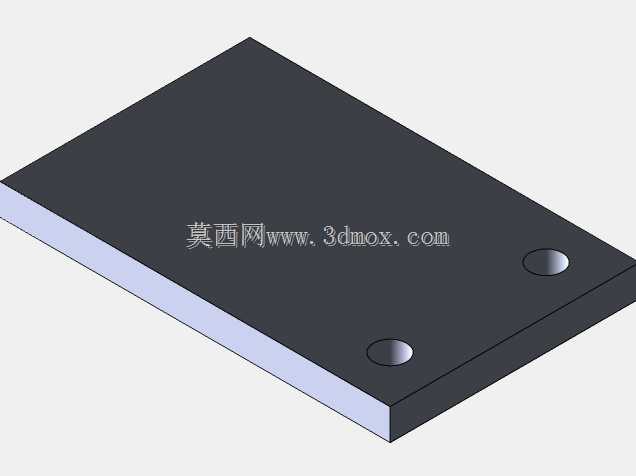

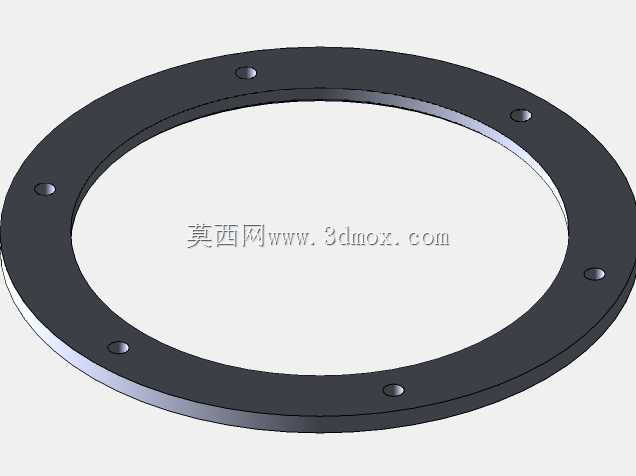

  支撑结构采用三根均匀分布的立式支腿,支腿沿筒体圆周方向120°均匀布置,上端和筒体下部的加强圈焊接固定,下端延伸至锥段底部以下,既可以为整个设备提供稳定的支撑,也能在底部留出足够的空间安装集尘桶、卸灰阀这类排灰装置,安装时只需要将支腿底部和安装基础的预埋钢板焊接或者通过螺栓固定,就能保证设备运行时的稳定性,避免气流脉动带来的设备晃动。整套设备的主体结构全部采用钣金卷制、焊接成型,筒体、锥段、入口法兰、排气口的连接位置都设置了翻边或者加强圈,提升焊接结构的整体刚性,减少长期运行过程中焊缝开裂的风险。

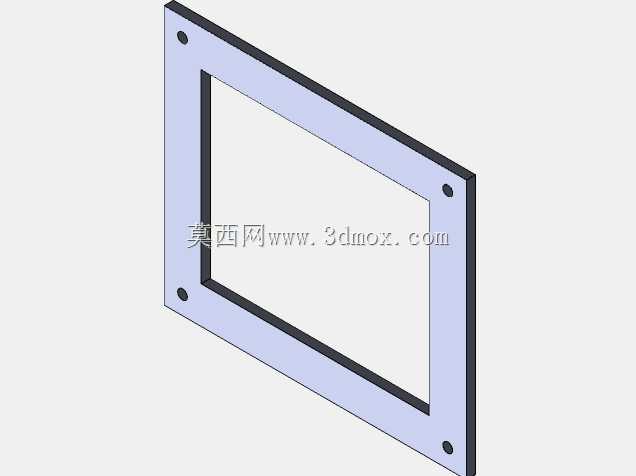

  在安装边界方面,这套设备的进气口为方形法兰结构,可直接和车间的除尘风管、工艺设备的排风口通过法兰螺栓连接,顶部排气口为圆形法兰结构,可对接后续的二级除尘设备或者引风机管路,安装时需要保证设备整体处于垂直状态,锥段的倾斜角度不能出现偏移,否则会导致内部流场偏斜,降低分离效率,甚至出现局部积灰的问题。设备运行时不需要额外的运动部件,仅需要匹配对应风量的引风机就能工作,日常维护只需要定期清理底部集尘段的粉尘,检查焊缝位置是否存在磨损漏风即可,相比滤筒、布袋类除尘设备,更适合处理高浓度、大颗粒的含尘气流,能够有效降低后续精过滤环节的负荷,延长滤材的使用寿命。在实际选型配套时,可根据处理风量的大小调整筒体直径、锥段长度以及入口截面尺寸,这套结构的尺寸比例经过流场验证,能够在较低的运行阻力下保持较高的分离效率,适合作为中小型除尘系统的前端预处理单元使用,也可直接用于物料输送环节的气料分离,在粮食加工、木材加工、五金打磨、粉体输送等场景都有广泛的适用性。
