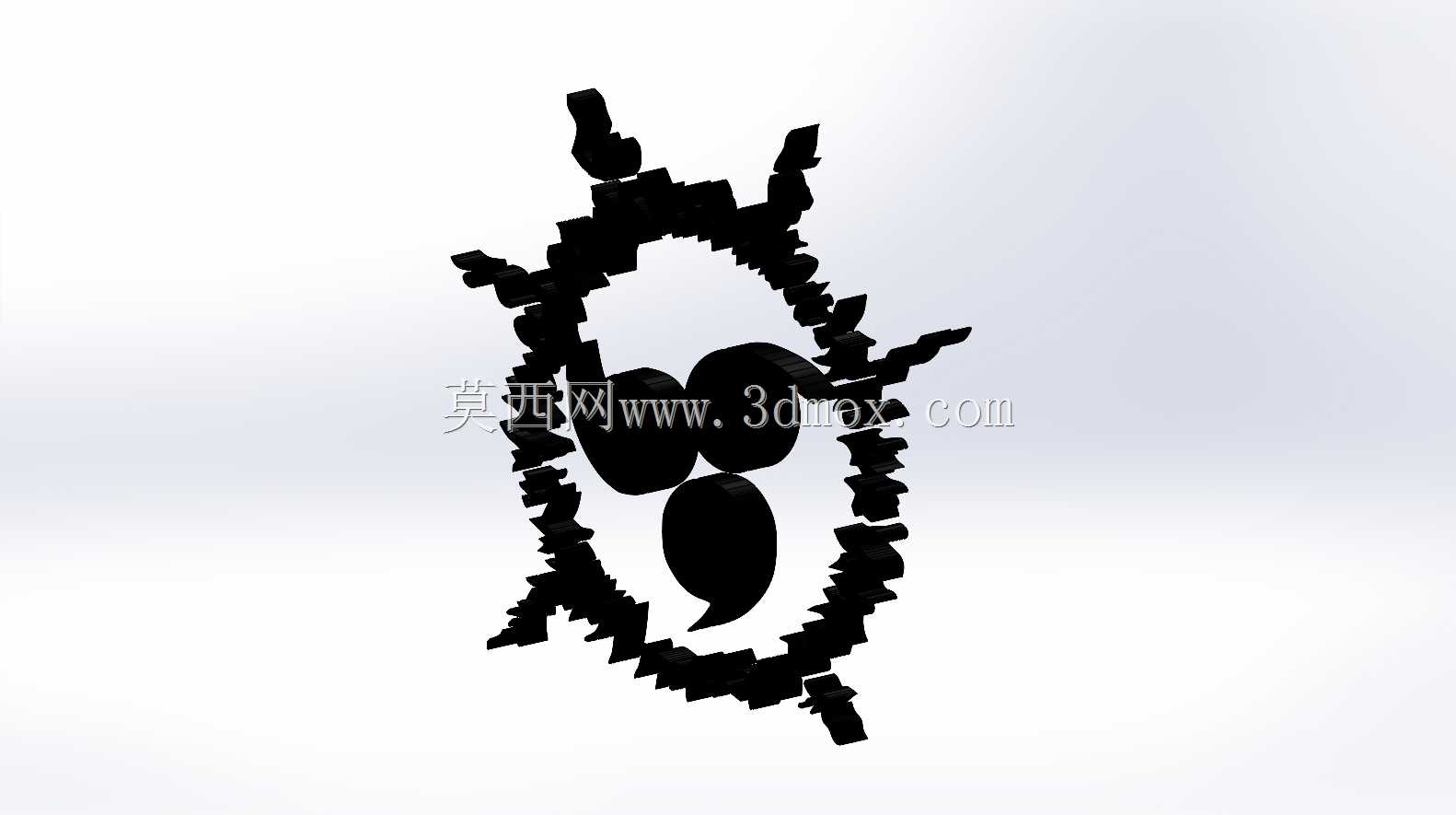

做了快十年结构设计，第一次碰到把像素风格和传动构件结合的需求，最初拿到需求的时候还以为是文创展陈的定制配件，拿到三维数模拆解的时候才发现，这个构件并不是单纯的装饰摆件，齿形的排布完全是按照渐开线圆柱齿轮的啮合逻辑做的像素化适配，只是把常规光滑的齿廓做了方块阶梯状的像素处理，中间的卡通笑脸区域是预留的标识安装位，整个构件可以直接套在常规的阀杆驱动端，作为手动操作的手轮外圈使用。

从实际应用场景来说，这类构件主要面向主题场馆的定制化管路系统，比如游戏主题的线下体验馆、潮玩门店的外露管路装饰，既保留了阀门手轮的实际操作功能，又能契合整体的像素风格装修调性，不会像常规金属手轮那样和周边的卡通场景产生违和感。齿部的每个方块阶梯都做了0.5mm的圆角过渡，避免操作的时候棱角划伤手部，齿形的啮合间隙控制在0.15mm，和配套的驱动小齿轮啮合的时候不会因为像素化的外形出现卡滞，传动效率和常规直齿圆柱齿轮基本持平。

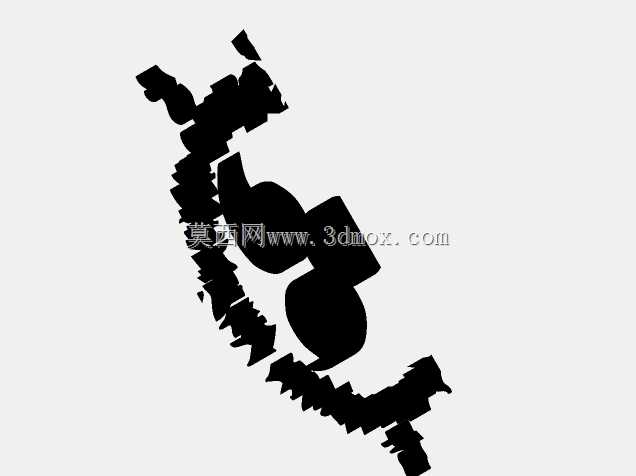

设计思路上没有直接照搬常规齿轮的参数，首先确定了中间笑脸区域的镂空边界，三个圆形的镂空分别对应眼睛和嘴部，镂空边缘距离内孔安装面的壁厚保留了3mm，保证手轮在施加20N·m操作力矩的时候不会出现结构变形。外圈的齿形排布完全围绕中间的笑脸轮廓做圆周阵列，每个齿的像素块尺寸统一为2mm见方，既保证了远距离观看的时候像素风格足够明显，近距离操作的时候也不会因为齿面凹凸过于明显影响握持手感。内孔采用了标准的阀杆方孔配合，方孔的公差带选H7，和常规的截止阀、球阀阀杆可以直接互换，不需要额外做转接配件。

安装边界方面，整个构件的最大外圆直径控制在120mm，厚度15mm，安装后突出阀杆端面的距离不超过20mm，不会和周边的管路保温层、操作标识牌产生干涉。齿部的每个像素块的拔模斜度做了1.5度，不管是采用3D打印小批量制作还是注塑开模量产，都能顺利脱模，不需要额外做侧抽芯结构，有效控制了加工成本。笑脸区域的三个镂空背面做了0.2mm的沉台，可以直接粘贴定制的彩色亚克力标识片，不需要额外做粘接定位治具，现场安装的时候直接卡入沉台就能固定，不会出现粘接偏移的问题。

实际做受力仿真的时候，给手轮施加额定操作力矩的1.5倍过载，齿根位置的最大应力只有12MPa，采用常规的ABS或者尼龙材料制作就完全满足强度要求，不需要采用金属材质，进一步降低了构件的整体重量，安装在阀杆上之后不会因为自重过大导致阀杆偏转。齿面的像素块之间的连接位置都做了加强筋过渡，避免反复操作的时候出现像素块断裂脱落的问题，即使是频繁开关的阀门点位，日常使用三到五年也不会出现结构损坏。

和常规的装饰性手轮不同，这个构件的所有传动尺寸都严格遵循阀门手动操作件的设计规范，不是只能看不能用的摆件，操作的时候每个齿块的握持位置都做了防滑的纹理处理，手上沾有少量水或者油污的时候也不会打滑。中间的笑脸镂空除了安装标识片之外，还可以作为观察口，直接看到阀杆的升降位置，判断阀门的开关状态，不需要额外在阀杆上做位置标识，兼顾了装饰性和实用功能。在做三维建模的时候，所有的像素块都做了参数化关联，如果需要调整整体尺寸适配不同通径的阀门，只需要修改基础的像素块尺寸和阵列数量，就能快速生成对应规格的数模，不需要重新绘制每个齿的轮廓，后续衍生不同尺寸型号的时候效率很高。
