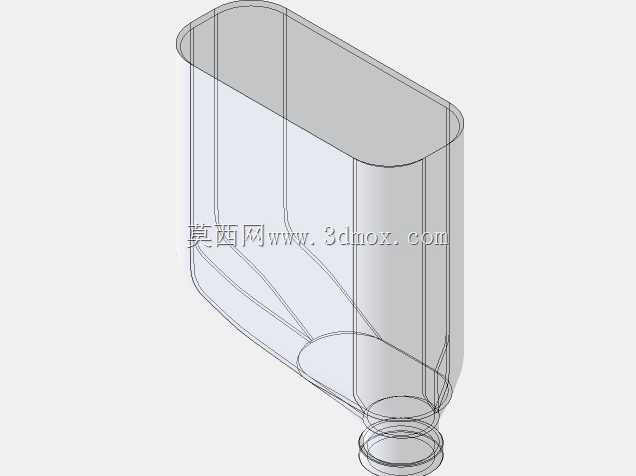

扁形透明储液瓶体结构三维设计

日常接触的日化、饮品包装领域里，扁形储液容器的结构设计一直是兼顾空间利用率与握持体验的核心方向，这款扁形瓶体的三维结构，正是针对小容量便携类储液需求做的针对性结构优化。从实际应用场景来看，这类瓶体多用于便携装洗护用品、旅行装饮品、小型试剂存储等场景，区别于常规圆形瓶体，扁形结构在收纳时能更好贴合背包侧袋、洗漱包夹层的矩形空间，相同标称容量下，扁形结构的平面贴合度更高，堆叠放置时不会出现圆形瓶体易滚动、空间利用率低的问题，在商超货架陈列时，扁形瓶的正面展示面积更大，也更方便标签信息的完整呈现。

从结构设计思路来看，这款瓶体采用等壁厚薄壁壳体设计，整体轮廓做了大圆角过渡处理，避免直角结构带来的应力集中问题——毕竟这类塑料吹塑成型的薄壁容器，直角位置在成型冷却过程中极易出现壁厚不均、受挤压易开裂的问题，所有棱边做R角过渡后，吹塑过程中料流分布更均匀，成型后的瓶体各位置抗挤压强度更一致。瓶身上半段为直壁扁形结构，截面为长圆形，也就是两端半圆中间矩形的截面形态，这种截面设计一方面保证了瓶身的握持贴合度，手掌握持时手指能自然贴合瓶身侧面弧度，不会出现硌手的问题；另一方面直壁段也为后续的标签粘贴、丝印标识预留了足够的平整区域，不会因为曲面弧度过大导致标签起翘、印刷图案变形。

瓶身下半段做了渐变收窄的结构设计，从直壁段向下逐步过渡到瓶口的小直径圆形接口，收窄段的内壁做了多条纵向加强筋结构，这些加强筋并非凸起于瓶身外壁，而是顺着瓶身曲面做的内壁加厚过渡，一方面能提升瓶身下半段的结构强度，避免瓶体放置时受侧向力出现弯折变形，另一方面渐变过渡的曲面也能提升流体倾倒时的流动性，瓶内液体不会在瓶底拐角处残留，倾倒时能顺着收窄曲面完全流出，减少内容物残留。底部的瓶口采用标准外螺纹接口结构，能匹配常规的旋盖、泵头、翻盖等通用封口配件，不需要单独开模做专属瓶盖，能大幅降低后续的配件采购成本，瓶口的密封面做了平位设计，配合瓶盖内的密封垫片能实现可靠的液密封，避免便携过程中出现漏液问题。

从安装与尺寸边界来看，这款瓶体的最大外轮廓宽度控制在65mm以内，厚度方向最大尺寸为32mm，整体高度不含瓶盖为142mm，这个尺寸刚好符合成年人单手握持的舒适区间，握持时拇指能自然搭在瓶身正面，其余四指能完全环握住瓶身侧面，不会出现尺寸过宽握不住、过窄握持打滑的问题。瓶身直壁段的长度为98mm，刚好能覆盖常规不干胶标签的标准尺寸，标签粘贴后上下边缘不会超出直壁段，避免标签边缘因为瓶身曲面变化起翘。瓶口的螺纹规格采用通用的28mm口径标准，和市面上绝大多数便携装洗护用品、饮品的瓶盖通用，后续装配时不需要做额外的适配调整，装配公差控制在0.1mm以内，能保证旋合后的同轴度，不会出现瓶盖歪斜、密封不严的问题。

在结构强度校核层面，这款瓶体的壁厚设置为1.2mm，采用PET或者PP材质吹塑成型时，1.2mm的壁厚既能保证瓶体的透明度要求，满足内容物可视化的需求，也能保证瓶体的抗挤压能力，正常握持施加15N的侧向力时，瓶身变形量不超过2mm，松开后能快速回弹，不会出现永久变形。瓶身的圆角半径最小处为8mm，吹塑成型时料流在圆角位置的流速和直壁段保持一致，不会出现局部料薄导致的穿孔、强度不足问题。另外瓶身底部的过渡曲面做了向内微凹的设计，放置时瓶底的接触环为整圈连续结构，放置在平整台面时不会出现晃动，接触环的宽度为2mm，能均匀分散瓶体加内容物的重量，不会因为接触面积过小导致瓶底受压变形。

从实际使用的细节来看，这款瓶体的扁形结构在灌装时也有独特优势，常规圆形瓶在高速灌装线上需要对瓶身做定位才能保证标签方向一致，而扁形瓶因为有明确的平面定位基准，灌装线上的导向卡槽能直接卡住瓶身的扁平面，不需要额外的视觉定位就能保证标签粘贴方向统一，能提升灌装线的生产效率。另外在运输过程中，扁形瓶的排列密度比同容量圆形瓶高15%左右，相同尺寸的包装箱内能容纳更多产品，能降低单位产品的运输包装成本。针对不同的内容物特性，这款瓶体的结构也预留了调整空间，如果是盛装易产生气体的碳酸类饮品，可以在壁厚设置上调整到1.5mm，同时在瓶身直壁段增加浅环形加强筋，提升瓶体的抗内压能力；如果是盛装粘稠类洗护用品，可以适当加大收窄段的过渡弧度，让粘稠流体更容易流出，减少残留。
