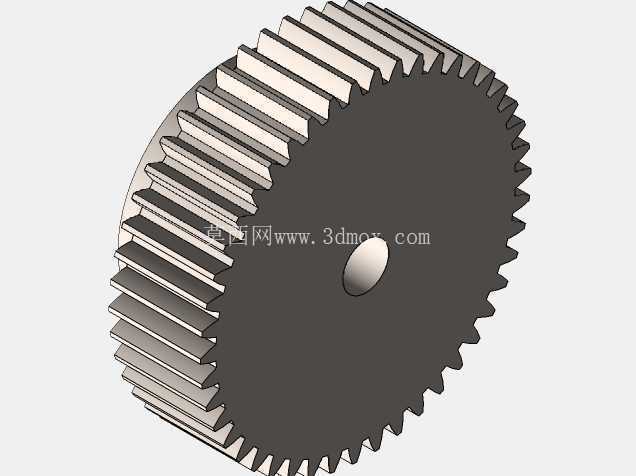

斜齿圆柱齿轮传动结构三维建模

项目分类:齿轮 发布时间:2025-12-18 ID:1100932
  • 斜齿圆柱齿轮传动结构三维建模

  斜齿圆柱齿轮是机械传动系统中应用极为广泛的核心零件,相较于直齿圆柱齿轮,其轮齿沿螺旋线方向排布,啮合过程中轮齿是逐步进入与退出啮合状态,传动平稳性更优,冲击、振动和噪声更小,承载能力也更强,常被布置在高速重载的传动工况场景中,比如机床主轴传动箱、汽车变速器、工业减速机、输送设备驱动单元等位置,承担动力传递、转速匹配、扭矩放大的核心作用。从结构设计逻辑来看,该齿轮采用渐开线齿形作为基础齿廓,轮齿的螺旋角经过合理匹配,能够有效降低啮合时的轴向力分量,同时保证重合度满足传动要求,避免出现根切、齿面干涉等设计缺陷。

  齿轮中心设置的轴孔用于与传动轴配合,通常会根据安装需求设计键槽结构,实现周向固定,传递扭矩时不会出现相对转动;齿顶圆、齿根圆的尺寸公差严格遵循机械设计标准,保证啮合时的齿侧间隙处于合理范围,既不会因间隙过大出现传动回差,也不会因间隙过小导致齿面卡滞、磨损加剧。在实际设备装配场景中,这类斜齿轮的安装边界需要严格控制,两啮合齿轮的中心距偏差必须控制在公差带范围内,轴线平行度要符合安装精度要求,否则会出现轮齿偏载、局部磨损过快的问题,严重时甚至会出现断齿故障。齿宽的设计需要匹配传动功率大小,齿宽过大会导致轴向力增加,对支撑轴承的轴向承载能力提出更高要求,齿宽过小则会降低轮齿的接触强度,无法满足额定扭矩的传递需求。

  建模过程中,齿面的螺旋线生成是核心环节,需要通过螺旋扫描、参数化齿廓阵列的方式完成,保证每个轮齿的齿形精度一致,齿面粗糙度的设计要求也会根据传动转速调整,高速工况下的齿面需要更高的加工精度,降低啮合摩擦损耗。这类齿轮在日常运维中,需要配合润滑系统使用,通过油浴或者喷油润滑的方式在齿面形成油膜,减少金属直接接触带来的磨损,延长零件使用寿命。在传动系统选型阶段,需要根据输入转速、传递扭矩、传动比要求匹配对应的齿轮模数、齿数、螺旋角参数,模数越大轮齿的抗弯强度越高,适用于重载低速场景,齿数的搭配则决定了传动比的大小,直接影响输出端的转速和扭矩输出特性。

  不同于直齿轮的瞬时线接触啮合,斜齿轮的啮合过程是连续的面接触过渡,运转时的动载荷系数更低,在高速传动场景下的优势尤为明显,很多对传动平稳性要求高的精密设备传动链中,都会优先选用斜齿圆柱齿轮作为核心传动零件。建模时还需要考虑加工工艺的可行性,齿根处的过渡圆角设计能够有效降低应力集中,避免热处理和负载运转时出现齿根断裂的问题,轮齿的旋向选择需要配对齿轮反向匹配,同时要抵消部分轴向力,减少轴承的轴向负载,提升整个传动组件的使用寿命。
