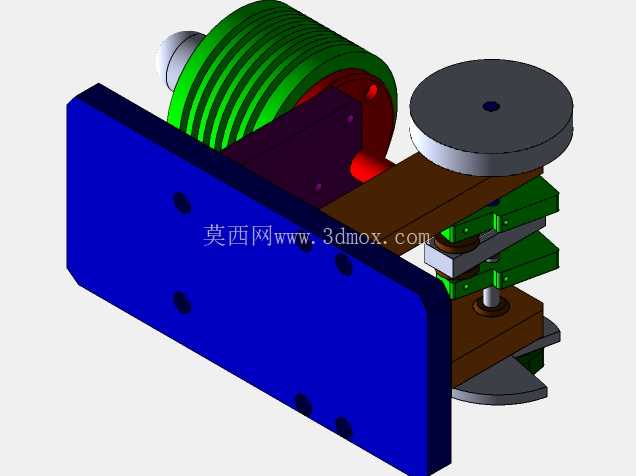

汽车冲压模具用带传动驱动机构三维结构

这套驱动结构主要适配汽车覆盖件冲压工序的小型工位动力输出需求，常见于连续模的局部送料、顶出、侧翻边辅助动作的动力源布置，区别于传统冲床滑块直接驱动的工位结构，这套独立驱动单元可以在滑块下行间隙完成预动作，减少工位间的节拍等待，提升整线冲压效率。从结构布局来看，整套组件以一块加厚立式安装板作为承载基准，安装板上预留了多组沉头安装孔，孔位间距匹配标准模座的T型槽间距，不需要额外加工转接板就可以直接固定在上模座或者下模座的侧边，安装板的厚度经过受力校核，在带轮满负载传动时不会出现共振形变，避免传动带跳齿或者传动间隙过大的问题。动力输出端的带轮采用多楔带轮结构，相比普通V带轮，多楔带的接触面积更大，传动时的滑差率更小，在冲压工位频繁启停的工况下，传动精度更稳定，带轮外侧做了动平衡处理，高速运转时不会产生额外的振动传递到模具本体，避免冲压件表面出现振纹。带轮的动力输出端连接了一组凸轮式传动组件，组件末端的圆盘形执行端可以根据工位需求安装顶料杆、侧推滑块或者检测触发撞块，凸轮的升程曲线按照冲压工序的动作时序设计，在冲床滑块到达下死点前完成退避，不会和模具的成型部件发生运动干涉。整套结构的传动链路做了分层布置，棕色的承托板将传动部件和执行部件分隔开，避免冲压过程中产生的铁屑、润滑油滴落到传动带或者凸轮槽内，降低日常维护的清理频次，承托板下方的弹簧复位组件可以在动力断开时将执行端复位到初始位置，避免停机后执行端卡滞在模具型腔内导致合模撞模。从安装边界来看，整套结构的横向宽度不超过标准800吨冲模的侧边安装空间，立式安装板的高度控制在模座闭合高度的允许范围内，不会超出冲床的装模高度上限，带轮的外侧预留了皮带张紧的调节空间，日常维护时不需要拆卸整套结构就可以完成皮带张紧度调整。在实际应用场景中，这类独立驱动结构多用于汽车冲压线的多工位连续模，比如车门内板的局部侧冲孔工位、加强板的自动送料工位，不需要额外外接气源或者液压源，直接通过电机驱动就可以完成辅助动作，相比气缸驱动的结构，动作响应速度更快，动作时序的一致性更好，不会因为气压波动导致动作不到位产生废品。设计过程中，整套结构的运动部件都做了安全间隙校核，所有运动部件的行程末端都预留了2mm以上的安全余量，避免加工误差导致的部件碰撞，安装板的边角都做了倒角处理，避免安装过程中划伤操作人员或者模具线缆，传动部件的外侧预留了防护罩的安装位，后期可以加装薄钢板防护罩，进一步提升运行安全性。
