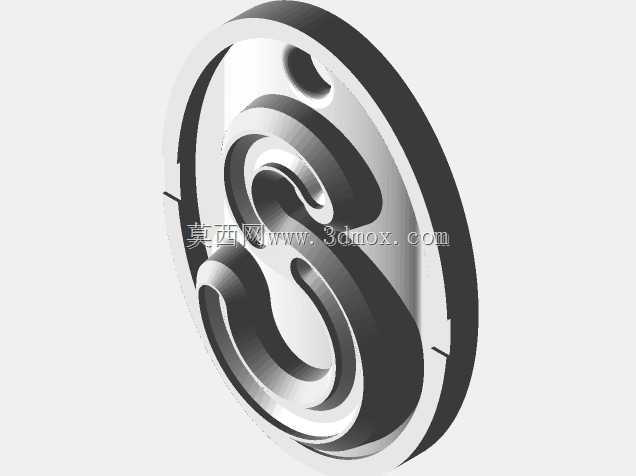

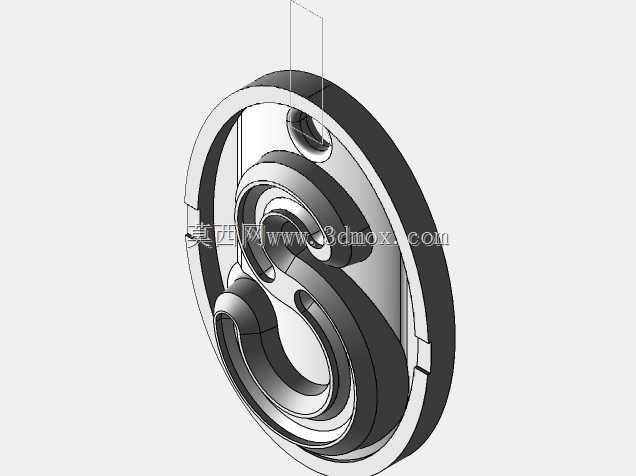

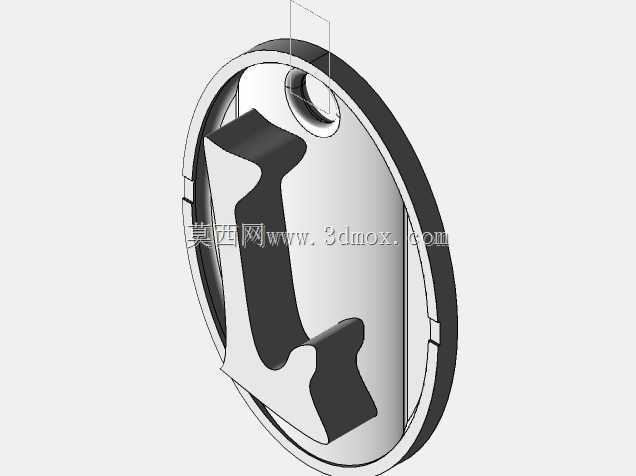

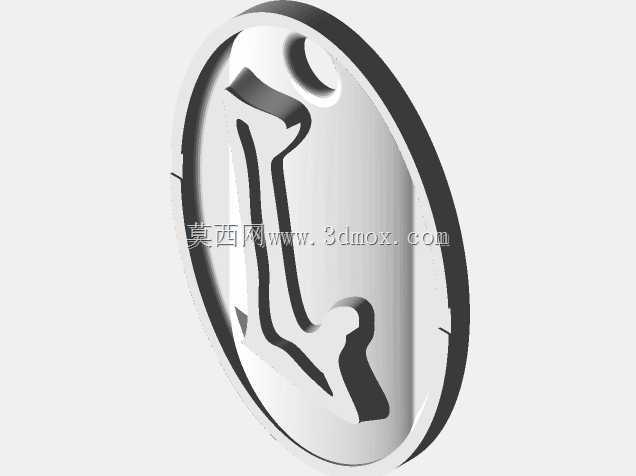

S与L首字母融合式环形装饰构件

这款环形融合S、L首字母造型的装饰构件，最初的设计需求来自工业设备外观定制场景——不少专用设备的操作端护罩、设备端盖位置，需要嵌入带有品牌首字母标识的装饰件，既不能破坏原有设备的防护结构，又要通过立体造型强化品牌识别度，避免传统平面贴纸易磨损、易脱落的问题。

从实际应用场景来看，这类构件可适配的安装位置覆盖了多类工业场景：小型台式检测设备的前端面板装饰圈、管道阀门端的标识装饰盖、工业操作台的边角装饰嵌件，甚至部分定制化工业机箱的侧部通风口装饰环都可使用，只要安装面预留对应尺寸的环形沉台，就能完成嵌装，不需要额外设计复杂的连接结构。

设计过程中首先确定了环形外轮廓的基准，外圆边界做了等宽的加厚圈边，圈边厚度控制在3mm，这个厚度既保证了构件嵌装后边缘不会因为磕碰出现卷边变形，也不会因为过厚导致安装沉台需要加工过深，增加配套安装面的加工成本。圈边上预留的四个对称小缺口是定位结构，安装时可以和沉台内预设的凸点卡合，不需要额外打螺丝固定，安装效率比传统螺丝固定的装饰件提升60%以上，后期维护拆卸也只需要用平口工具沿缺口轻轻撬动即可取下，不会破坏安装面的漆面。

内部的S与L字母造型采用了一体化曲面融合设计，没有做生硬的轮廓拼接，两个字母的曲面过渡处做了R2到R5不等的圆角顺接，避免出现应力集中的尖角——如果采用尖角设计，在注塑或者金属压铸生产时，尖角位置容易出现填充不足、冷却后开裂的问题，同时日常清洁时尖角位置也容易积灰，不好擦拭。字母的凸起高度比外圈边低1mm，这样安装后字母最高处不会突出安装面，避免设备搬运过程中剐蹭到字母造型，导致表面掉漆或者变形。

从安装边界来看，构件的整体外圆直径可根据实际安装需求做等比例缩放，基准款的外圆直径为120mm，内圈镂空直径为70mm，安装沉台的深度只需要4mm即可完全容纳构件，沉台内径和构件外圆的配合公差选H7/h6的间隙配合，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致安装时压坏构件边缘。如果是用在有防水要求的户外设备上，只需要在构件背面贴一层3mm厚的丁基橡胶密封垫，卡入沉台后就能达到IP65的防护等级，不会有水从装饰件安装位置渗入设备内部。

功能特性上，这款构件除了基础的标识装饰作用，内圈的镂空结构还可以作为设备通风口的防护格栅使用——字母之间的镂空间隙控制在8mm以内，既可以保证通风散热的气流通畅，又能防止手指意外伸入设备内部触碰带电或者运动部件，满足机械设备的安全防护要求。如果是用在需要观察内部运行状态的设备端，还可以在构件背面嵌装透明亚克力板，不影响标识造型的同时，能直接透过镂空位置观察内部的指示灯或者运行部件状态，不需要额外开设观察窗。

建模过程中所有曲面都做了G2连续处理，不管是采用3D打印打样，还是开模批量注塑、压铸生产，曲面都不会出现棱线或者凹凸不平的问题，表面处理可以适配喷塑、烤漆、电镀、阳极氧化等多种工艺，不管是和设备主体做同色处理，还是做撞色设计突出标识效果，都能保证表面质感均匀。构件的壁厚整体控制在2.5mm，背面做了均匀的网格状加强筋，加强筋厚度1.2mm，既可以减少生产时的材料用量，降低构件重量，又能保证整个构件的平面度，不会因为冷却收缩出现翘曲变形，安装后和安装面完全贴合，不会出现边缘缝隙不均匀的问题。
