CJVL53L0XV2激光测距雷达传感模块

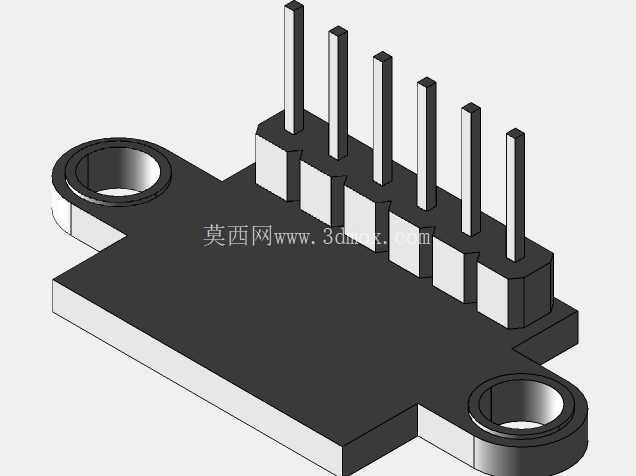

　　在工业自动化产线的物料定位、服务机器人的避障导航、智能仓储的货位高度检测、小型无人机的定高飞行这类场景里，非接触式的短距离高精度测距需求一直存在，接触式测距容易刮伤被测物表面，超声波测距在近距离段存在盲区、对软质吸波材质检测精度不足，而这款激光测距传感模块刚好能覆盖这类10厘米到2米区间的高精度测距需求，适配多数嵌入式控制场景的安装空间要求。从结构设计上看，这款模块采用PCB作为主体承载结构，整体为扁平矩形布局，两侧伸出带安装孔的固定耳，安装孔为通孔设计，可适配M2规格的螺丝固定，安装孔中心距经过标准化设计，能直接兼容通用的传感器安装支架、面包板扩展位以及小型设备的预设安装位，不需要额外做转接件加工。

　　模块主体的厚度控制在3毫米以内，加上排针的总高度也不超过12毫米，在对安装空间有严格限制的小型设备内部，比如手持测距终端、桌面级小型机器人的内部腔体里，不会和周边的电路板、结构件产生空间干涉。模块一侧排布了6根直插排针，排针间距采用标准2.54毫米间距，既可以直接插在标准面包板上做原型验证，也可以通过排线连接到主控板，排针的引脚定义兼容主流的I2C通信接口，不需要额外做电平转换电路就能和多数常用的主控芯片直连，减少外围电路的设计工作量。模块的激光发射与接收窗口集成在PCB板面上，没有额外突出的光学镜头结构，避免了安装过程中镜头磕碰刮花的问题，光学窗口的位置做了沉边设计，能减少周边杂散光对测距精度的干扰。

　　在实际选型应用中，这款模块不需要额外配置光学校准结构，出厂前已经完成了测距参数的校准，集成到设备里时只需要做好固定、接好通信引脚就能直接读取距离数据，不需要用户做复杂的参数标定。针对不同的安装场景，模块两侧的固定耳可以根据实际安装需求做裁切，裁切后不会影响核心的测距电路工作，在空间极度受限的应用里，甚至可以去掉固定耳直接用高温胶或者焊接方式固定在安装位上。从电路布局的结构设计来看，模块上的核心处理芯片、激光发射管、接收管的排布做了电磁兼容优化，数字电路部分和模拟光学部分做了物理分隔，减少工作时电路自身的电磁干扰对测距精度的影响，排针的电源引脚旁预留了滤波电容的焊接位，在供电纹波较大的工业场景里，可以自行焊接滤波电容提升工作稳定性。

　　在实际设备集成过程中，需要注意模块的测距视场角范围，安装时要避免在视场范围内有突出的结构件遮挡光路，比如固定用的螺丝头、设备外壳的筋位都要避开激光发射和接收的路径，否则会导致测距数据出现偏差。这款模块的工作温度范围覆盖常规工业场景的使用要求，在无强日光直射的室内场景下测距精度可以控制在毫米级，响应速度足够支撑移动机器人每秒十次以上的测距数据更新，满足低速移动设备的避障响应需求。对比同类型的其他测距模块，这款模块的结构更紧凑，安装固定方式更灵活，不需要额外的光学支架，整体BOM成本更低，适合批量集成到消费级智能设备、小型工业检测设备里。在做三维结构设计的时候，需要预留出排针的插拔空间，如果采用焊接方式直接把模块集成在主板上，要注意模块和主板之间的高度差，避免模块底部的焊点和主板上的其他元件产生短路，安装孔的位置要和设备外壳的固定柱对齐，锁螺丝的时候扭力不能过大，避免PCB板产生形变导致光学元件偏移影响测距精度。模块的整体重量很轻，在移动类设备上使用时不会给运动机构带来额外的负载，即便是在小型舵机驱动的云台上使用，也不会因为模块重量导致云台负载过大出现丢步问题。
